方形带孔安装定位金属垫片结构设计

　　在各类机电设备的装配环节，这类方形带孔金属垫片的使用场景覆盖极广，小到小型自动化设备的模组安装，大到工业生产线的机架拼接、工装夹具的定位调整，都能见到这类零件的身影。它的核心作用并非单一的填补装配间隙，很多时候还承担着安装面应力分散、定位基准微调、接触面防磨损的多重功能，尤其是在需要保证两个装配面平行度的场景下，这类经过精密加工的金属垫片，能够有效抵消加工件本身的平面度误差，避免装配后出现应力集中导致的零件变形、连接松动问题。

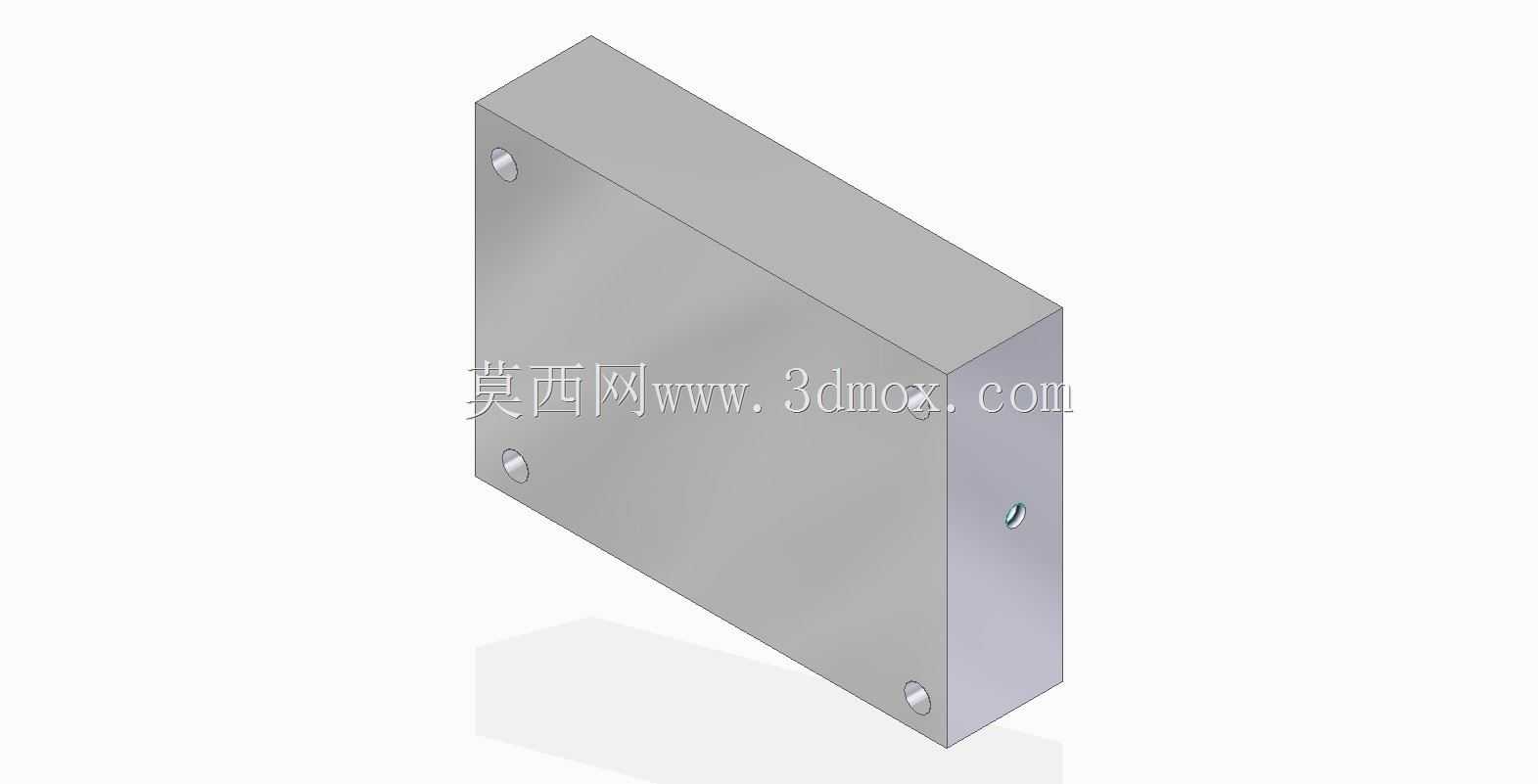

　　从结构设计来看，这款垫片采用整体长方体块式结构，而非常见的薄片状垫片，这种设计主要是为了应对需要较大调整间隙的装配场景——薄垫片在堆叠调整时容易出现层间错位，长期受振动影响还会出现片间滑移，导致装配精度丢失，而整体式的厚垫片本身刚性充足，安装后不会出现受压形变，能够长期保持装配尺寸的稳定性。垫片本体上分布的多个安装孔，位置经过精准排布，分别对应不同方向的连接需求：大直径的沉头孔用于穿入连接螺栓，保证螺栓头安装后不突出垫片表面，避免与其他相邻零件产生干涉；小直径的螺纹孔则用于辅助定位，或是安装小型的限位顶丝，在装配时可以先通过顶丝将垫片预固定在基准面上，再穿入主连接螺栓完成锁紧，大幅降低大部件装配时的对位难度。

　　设计这类垫片时，首先要明确的是安装边界的约束条件：垫片的整体外形尺寸需要完全覆盖被连接件的安装接触面，保证压力能够完整传递，不能出现接触面悬空的情况，否则长期受压后垫片边缘会出现翘曲变形；安装孔的位置公差需要控制在合理范围内，孔位偏差过大会导致螺栓无法顺利穿入，偏差过小则会失去装配调整的余量，通常孔位与螺栓的间隙控制在0.2-0.5mm区间，既能保证顺利装配，又不会出现过大的错位量。垫片的两个大平面需要保证足够的平面度与平行度，表面粗糙度不能过高，否则安装后实际接触面积不足，会导致连接刚性下降，在受振动载荷时容易出现螺栓松动。

　　在实际设备应用中，这类垫片常被用在伺服电机与安装座的连接位置，用来调整电机轴与传动丝杠的同轴度；也会用在导轨滑块的安装基面，通过配磨垫片厚度来保证多根导轨的平行度满足直线传动的精度要求；在一些需要经常拆卸维护的模组连接位置，这类整体式垫片还能避免反复拆装对基准安装面造成的磨损，每次维护时只需要检查垫片的磨损情况即可，无需对设备主体的安装面进行修复，大幅降低设备的维护成本。

　　从安装逻辑来看，使用这类垫片时需要先清理基准面的毛刺与杂物，将垫片贴合在基准面上后，先通过小螺纹孔的顶丝进行预固定，调整垫片的位置使得所有安装孔与被连接件的孔位完全对正，再穿入连接螺栓按照对角顺序逐步锁紧，避免单侧受力导致垫片倾斜。如果是用于精度调整的场景，还可以在装配前对垫片的厚度进行精准测量，根据实际装配间隙选择对应厚度规格的垫片，无需现场配磨，能够大幅提升装配效率。不同于橡胶类的密封垫片，金属材质的这类垫片能够耐受更高的温度与载荷，在设备运行产生的高温环境下不会出现老化、形变，能够长期保持稳定的装配精度，适合在工业设备的长期固定连接场景中使用。
