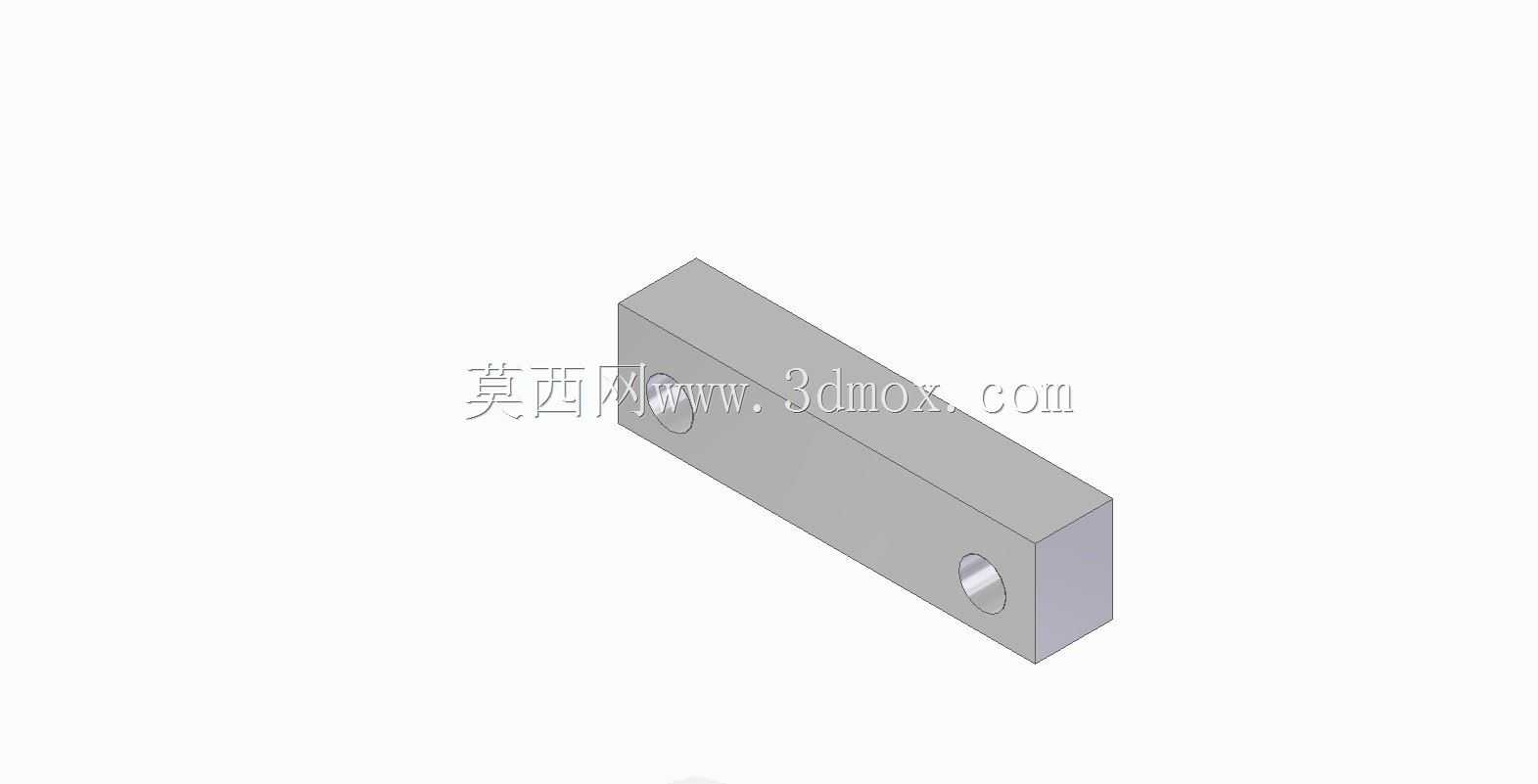

带横向通孔长条形金属垫片结构设计

　　在各类工装夹具、非标自动化设备的装配环节里，这类带横向通孔的长条形金属垫片是很容易被忽略但又直接影响装配精度的小零件，很多现场装配的老师傅都知道，整套机构的装配累计误差，往往就是靠不同厚度、不同结构的垫片来做最终微调，少了合适的垫片，哪怕核心零件加工精度再高，也容易出现装配错位、运动卡滞、连接预紧力不足的问题。

　　从实际使用场景来看，这类垫片常被用在直线导轨副的安装基面调整、气缸安装座的高度补偿、小型输送线侧边挡条的位置微调、工装定位块的间隙补偿这些位置，和普通平垫片不一样的是，它的长条形本体可以提供更大的支撑接触面积，不会像圆形平垫片那样在狭长的安装基面下出现局部压强过大、压溃基面或者长期受力后垫片偏移的问题。本体上开设的横向通孔，不是用来穿螺栓做紧固的，更多是用来穿定位销、或者作为小型油路、气路的过孔通道，也有部分场景下会用这个孔来挂装小规格的传感器走线，避免装配时线材被夹在连接面之间磨破绝缘层。

　　设计这类垫片的时候，首先要考虑的是安装边界的限制：很多设备的安装位留给垫片的宽度空间非常有限，尤其是在紧凑型的自动化模组内部，相邻零件之间的间隙往往只有几毫米，所以垫片的宽度要严格匹配安装基面的宽度，不能超出基面边缘，否则会和相邻运动部件发生刮蹭。长度方向的尺寸要覆盖整个连接受力面，保证连接螺栓的压紧力可以均匀传递到基面上，不会出现局部悬空导致的连接松动。两个端面的垂直度要控制在合理公差范围内，因为很多时候垫片的端面会作为小型零件的轴向定位面来用，如果端面倾斜，会直接导致被定位的零件出现角度偏差。

　　本体上的横向通孔位置设计也有讲究，孔的中心到垫片两个安装面的距离要根据实际过件的尺寸来定，不能太靠近安装面，否则会削弱垫片的结构强度，长期受压后孔位附近容易出现塑性变形，导致调整精度丢失；也不能太靠近垫片的侧面，否则侧面壁厚太薄，加工的时候容易出现变形，尤其是采用不锈钢或者45号钢做调质处理的时候，壁厚不均很容易导致热处理后垫片翘曲，后续还要增加磨平面的工序，提升加工成本。孔的两端要做微小的倒角，去除钻孔产生的毛刺，避免穿销或者走线的时候刮伤零件表面或者线材外皮，这个细节很多新手设计的时候容易漏掉，到了装配现场才发现孔边毛刺卡滞定位销，还要临时拿锉刀修磨，影响装配效率。

　　从功能特性上来说，这类金属垫片的两个平行安装面的平面度、平行度公差是核心精度指标，一般作为精密调整用的垫片，两个面的平行度要控制在0.02mm以内，表面粗糙度要达到Ra1.6以上，这样才能保证和安装基面完全贴合，不会因为接触面不平导致预紧后垫片出现内应力，设备运行一段时间后应力释放，就会出现连接松动、精度偏移的问题。如果是用在有相对微动的连接位置，垫片还要做表面硬化处理，提升耐磨性能，避免长期微动磨损导致垫片厚度减薄，失去原有的调整精度。

　　实际选型使用的时候，要根据安装位置的受力大小选择合适的材料和厚度，普通的轻载调整位置用普通冷轧钢板做表面镀锌处理就可以满足需求，成本低也能满足基础的防锈要求；如果是用在有腐蚀性介质的环境里，比如食品包装设备、化工检测设备上，就要选用304不锈钢材质，避免长期接触腐蚀介质生锈，污染生产环境或者锈死在安装基面上，后期维护拆卸困难；如果是重载的冲压设备工装位置，就要选用45号钢做调质处理，提升整体的强度和抗冲击性能，避免大冲击力下垫片被压溃变形。

　　很多刚入行的结构设计人员做装配设计的时候，往往只会预留标准垫片的安装位置，忽略了这类异形调整垫片的设计空间，等到现场装配的时候才发现累计误差超差，只能临时拿铜皮或者钢片裁剪自制垫片，自制的垫片没有统一的精度标准，边缘毛刺多、平面度差，短期使用可能看不出问题，设备长期运行后很容易出现各种精度故障，所以在三维设计阶段就把这类垫片的结构、尺寸、安装位置完全定义清楚，提前预留好安装空间，才能从设计端减少现场装配的整改工作量，提升整套设备的装配精度和长期运行稳定性。另外在建模的时候，要注意把垫片的安装避让关系完全模拟到位，确认垫片安装后不会和周围的运动部件、管线、紧固件发生干涉，尤其是通孔的位置要和相邻零件的孔位完全同轴，避免出现孔位错位导致定位销无法穿入、管线无法通过的问题，这些细节虽然不起眼，但恰恰是区分成熟设计和新手设计的关键，毕竟机械设计的可靠性，往往就体现在这些容易被忽略的小零件设计上。
