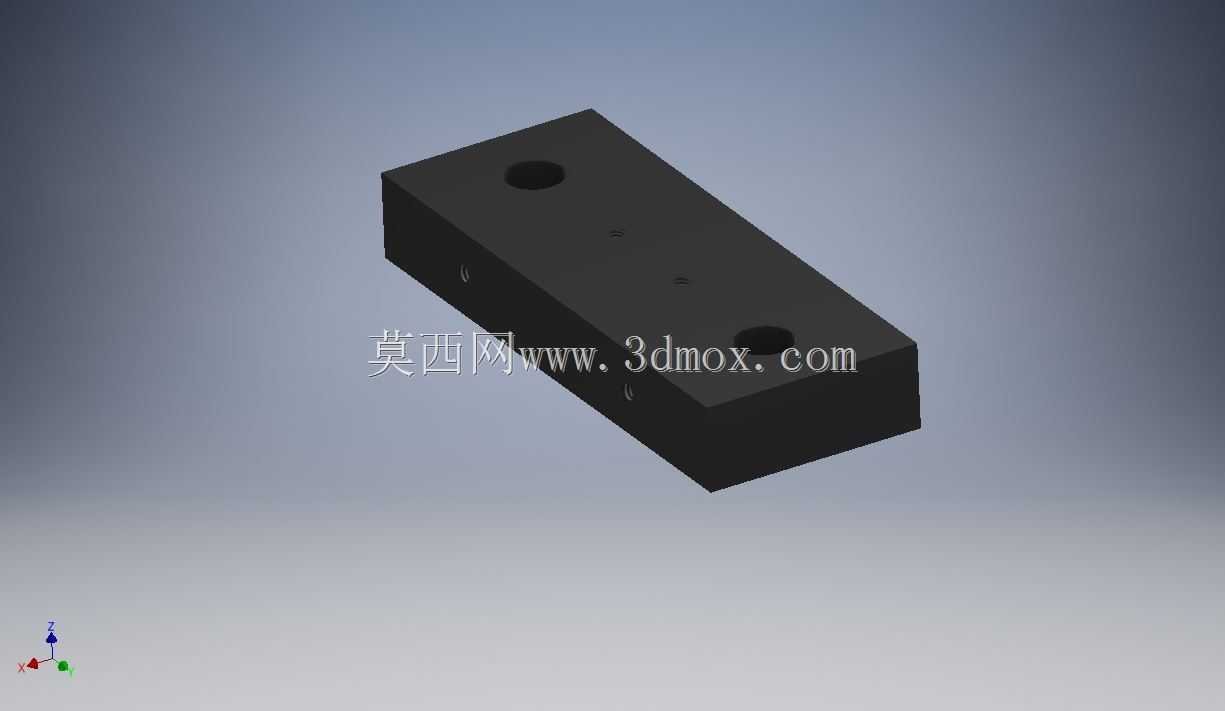

在各类工装夹具、非标自动化设备的机架搭建以及小型功能模组的装配环节中,这类带双安装孔的长方体顶板是出现频率极高的基础支撑构件,它不像传动件那样直接参与动力传递,却在整个装配体系里承担着承上启下的定位与载荷分散作用。从实际使用场景来看,这类顶板常被布置在模组的最上层,作为气缸、小型检测传感器或者压装执行元件的安装基准面,下方则通过型材或者立柱连接到设备主框架上,两个贯穿的安装孔主要用于穿设螺栓,将顶板牢牢固定在下方支撑结构上,避免设备运行过程中因振动出现基准偏移。
设计这类构件的时候,首先要考虑的是安装面的平面度要求,因为作为上层元件的安装基准,如果板面存在翘曲,会直接导致后续安装的执行元件出现垂直度或者平行度偏差,轻则影响检测精度,重则会让运动部件出现卡滞、磨损加剧的问题,所以建模阶段就要对安装面的平面度公差做出明确约束,通常普通工况下控制在0.05mm以内就能满足大部分装配需求,如果是用于精密压装或者视觉检测工位的顶板,平面度要求还需要进一步提升。
从外形结构来看,这款顶板采用规整的长方体构型,没有多余的异形结构,这种设计一方面是为了降低加工难度,常规的铣削设备就能完成六个面的加工,不需要定制特殊刀具或者复杂的工装装夹,另一方面规整的外形也方便在装配时调整安装位置,现场调试的时候如果需要微调元件的安装位置,只需要松开固定螺栓就能沿着板面方向平移,不需要额外加工让位槽。两个安装孔采用对称布置的方式,孔位的中心距需要和下方支撑立柱或者型材的安装孔位严格匹配,建模时需要提前核对下方支撑件的安装尺寸,避免出现孔位错位无法装配的问题,同时孔的直径要比选用的固定螺栓直径大0.2到0.5mm,预留出一定的装配调整余量,抵消加工过程中产生的位置度误差。
板面上除了两个贯穿的主安装孔之外,还设置了几个小的盲孔,这些盲孔主要用于安装上层元件的定位销或者固定螺丝,在设计这些小孔的位置时,需要提前对接上层安装元件的安装尺寸,确保元件装上去之后不会和主安装孔的螺栓发生干涉,同时还要考虑扳手的操作空间,不能出现螺丝拧到一半被其他结构挡住的情况。板件的厚度选择也需要结合实际承载来确定,如果上方安装的是重量较大的压装气缸,板厚就要适当增加,避免长期受力出现中部下凹的变形,如果只是安装小型的光电传感器,厚度就可以适当减薄,控制整体重量和材料成本。
在实际装配过程中,这类顶板的安装边界也需要提前考量,首先是板件的边缘和周边运动部件的安全距离,要保证设备运行时运动件不会刮蹭到顶板的边缘,预留出至少5mm的安全间隙,其次是顶板下方的走线空间,如果上层元件需要走气管或者电线,就要在顶板和下方支撑结构之间预留足够的走线槽空间,避免管线被挤压破损。另外,板件的棱边都需要做倒角处理,不仅是为了去除加工产生的毛刺,避免装配时划伤操作人员,也能减少应力集中,避免板件在受载时从棱边位置出现开裂。
很多刚入行的设计人员在做这类基础板件的时候,往往会忽略受力方向的问题,其实这类顶板在承受垂直向下的压装力时,两个安装孔的位置就是主要的受力支撑点,所以两个孔的间距不能过小,否则会减小支撑跨距,降低板件的抗弯能力,同样如果跨距过大,板件中部的变形量也会随之增加,设计时需要结合板厚、材料弹性模量以及最大承载载荷,核算板件的最大变形量,确保变形值在允许的范围内,不会影响上层元件的正常工作。如果核算下来变形量超标,除了增加板厚之外,也可以在顶板下方的中部位置增加一个辅助支撑柱,不用改变整体外形就能大幅提升板件的刚性。
材料选择上,普通工况下选用45号钢做发黑处理就能满足强度和防锈需求,如果是在潮湿或者有腐蚀性介质的工况下使用,就可以换成304不锈钢材质,或者在表面做镀锌、镀镍处理,提升防锈能力。如果对重量有要求,比如用在移动模组上的顶板,也可以选用6061铝合金材质,加工完成后做阳极氧化处理,既能降低整体重量,也能保证足够的刚性和表面耐磨性。
