阶梯式同轴带孔耐磨轴套结构设计

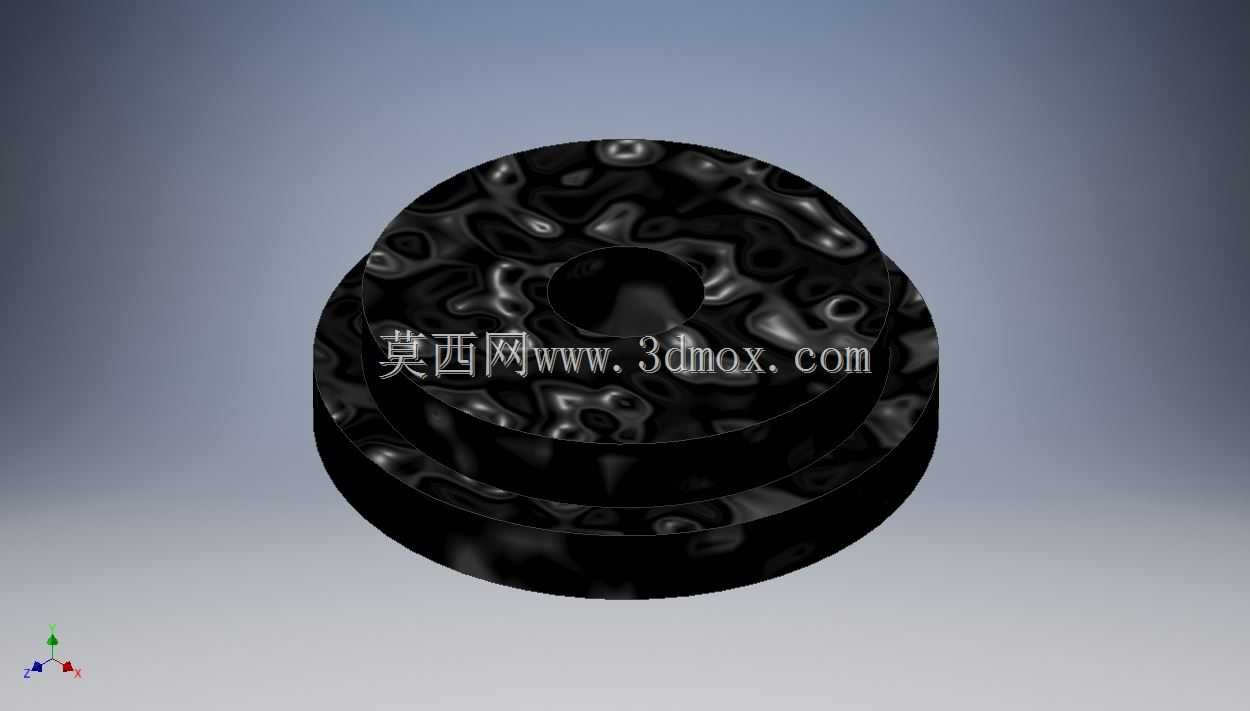

　　在各类回转传动、轴系支撑的机械结构场景中，轴套是承担径向载荷、降低轴件磨损、补偿安装间隙的核心基础零件，这款阶梯式带孔轴套的设计，正是针对多层级装配需求开发的适配结构。不同于等径轴套仅能适配单一直径轴段的局限，该结构采用三级同轴阶梯外圆设计，每一级台阶的端面都可作为轴向定位基准，在装配时能够直接抵靠对应安装腔的台阶面，无需额外加装定位挡圈或调整垫片，大幅缩减装配环节的零件数量与调整工时。

　　从实际设备适配场景来看，这类轴套常应用在中低速重载的传动工位，比如输送设备的辊筒支撑端、小型减速机的输入轴定位段、工装夹具的回转铰接处，既可以作为轴件与安装座之间的耐磨衬层，避免轴件直接与基座硬摩擦造成轴体磨损报废——毕竟轴类零件加工精度高、更换成本高，通过轴套作为易损消耗件，后期维护仅需更换轴套即可大幅降低运维成本；同时阶梯式的外圆结构还能兼顾不同直径安装腔的密封需求，最外侧的大直径台阶可以直接贴合安装座的外端面，阻挡外部粉尘、切削液进入配合面，适配机加工设备、露天输送设备等多粉尘、多杂质的工况环境。

　　设计层面上，该轴套全程遵循同轴度公差优先的原则，内孔与各级外圆的同轴度公差控制在IT7级以内，保证轴件穿入后不会出现偏载，避免局部应力集中造成的早期磨损。内孔表面设计为低粗糙度的光滑配合面，与轴径采用间隙配合，预留充足的润滑脂存储间隙，运转过程中润滑脂可以在内孔表面形成均匀油膜，降低滑动摩擦系数；各级外圆根据装配需求设置不同的公差带，与安装腔配合的中段外圆采用过渡配合，保证与基座的连接稳定性，最外侧大直径外圆采用间隙配合，方便拆装时的敲击对位，不会因为配合过紧造成装配卡滞。

　　安装边界方面，该轴套的轴向总长度根据对应安装腔的深度做了适配设计，装入后内孔两端预留有0.2mm的倒角，既方便轴件顺利穿入，也能避免装配时轴端锐角刮伤内孔配合面；各级台阶的过渡处设计有微小的退刀槽，一方面是加工时方便刀具退刀，保证台阶端面的平面度，另一方面可以容纳装配时可能残留的微小金属切屑，避免切屑夹在配合面之间造成装配精度偏差。材质适配性上，该结构可以根据工况载荷更换不同材质，重载工况下可采用高碳钢淬火处理，表面硬度达到HRC55以上提升耐磨性，有防腐需求的工况可采用铜合金或工程塑料材质，适配食品加工、化工输送等特殊场景的使用要求。

　　从结构受力角度分析，阶梯式的外圆设计让载荷分布更均匀，径向载荷通过各级台阶面逐步传递到安装基座上，避免等径轴套常见的端部应力集中问题，在承受交变载荷的工位上，使用寿命比同规格等径轴套提升30%以上。同时该结构的轴向定位功能可以替代传统的轴肩定位，在轴件设计空间受限、无法加工出足够高度轴肩的场景下，直接通过轴套的台阶实现轴向限位，进一步压缩轴系的整体轴向尺寸，适配紧凑化设计的设备结构。
