长条型带安装孔金属限位挡块结构

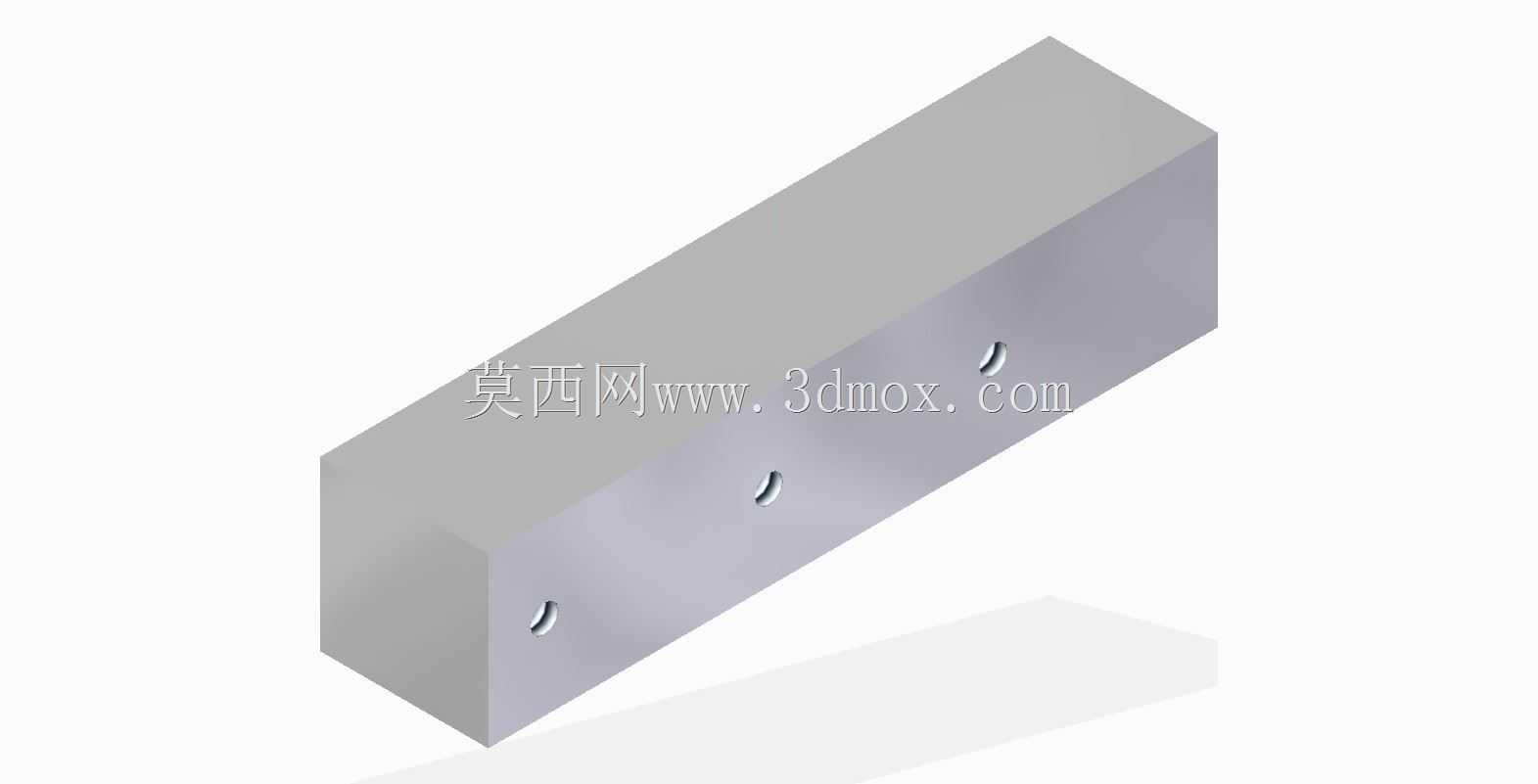

　　在各类工装夹具、输送线定位工位以及机床辅助限位场景中，这类长条型金属挡块是十分常见的结构件，日常产线运维、非标设备搭建时经常会用到这类零件做硬限位或者承载接触面。从结构上看，该零件整体为规则长方体构型，主体采用整块金属料加工而成，三个安装沉孔沿零件长度方向等距排布在同一安装面上，孔位轴线垂直于安装基准面，安装时可通过内六角螺栓直接将挡块固定在设备机架、工装基板或者线体侧边的安装位上，沉孔设计能够让螺栓头完全没入零件表面，不会突出干涉被阻挡工件的移动路径，避免工件移动过程中刮蹭螺栓头造成表面损伤或者卡滞。

　　设计这类挡块的时候，首先要确认的是安装面的平面度要求，作为和机架贴合的基准面，平面度公差需要控制在0.05mm以内，保证安装后不会出现翘曲，承受侧向冲击力的时候不会因为贴合不实出现应力集中导致螺栓断裂。三个安装孔的孔位公差需要按照IT7级精度控制，孔距偏差不超过0.1mm，和安装基板上的预制孔位能够精准对齐，避免强行装配带来的内应力。零件的工作面也就是和工件接触的竖直面，需要做倒角处理，去除加工毛刺，边缘倒R0.5的圆角，既可以避免尖锐棱边划伤操作人员，也能减少工件接触时的磕碰损伤。

　　从实际使用场景来说，这类挡块常被用在皮带输送线的末端，作为工件到位的硬限位，配合到位传感器使用时，能够让工件停在预设的作业位置，方便后续机械手取料或者人工装配作业；在工装夹具上，这类挡块可以作为毛坯件的定位基准面，限制工件沿长度方向的自由度，配合夹紧机构实现工件的快速装夹；在机床加工工位，这类挡块还可以安装在工作台侧边，作为行程限位的冗余保护，避免机床进给超程造成撞刀事故。

　　尺寸设计上，这类挡块的长度需要根据实际的限位接触宽度来确定，要保证被阻挡工件和挡块的接触长度不小于工件对应方向尺寸的三分之一，避免工件接触时出现偏斜；厚度方向需要根据承受的冲击力大小核算，常规轻载工位厚度选择20mm即可满足使用，重载冲击场景下需要加厚到30mm以上，同时选用45号钢调质处理，提升零件的抗冲击性能，表面做发黑处理提升防锈能力，适应车间多油污、多切削液的使用环境。安装孔的深度需要匹配所选螺栓的长度，保证螺栓拧入基板的深度不小于螺栓直径的1.5倍，确保连接强度足够，承受反复冲击时不会出现松动。

　　建模过程中需要注意，安装沉孔的直径要比所用螺栓头的直径大1mm左右，方便螺栓顺利放入，沉孔深度要比螺栓头的高度大0.5mm，保证螺栓头完全沉入后不突出表面；零件的所有棱边都需要做去毛刺处理，在三维模型里要把倒角特征完整做出来，避免后续加工出的零件存在锐边隐患；另外作为安装基准的底面和作为工作面的侧面，垂直度公差需要控制在0.03mm以内，保证安装后工作面和安装面垂直，不会因为倾斜导致工件定位出现偏差。这类结构虽然简单，但是在非标设备设计中属于高频使用的标准类结构件，建模时做好参数化配置，可以通过修改长度、厚度、孔距参数快速适配不同的工位需求，大幅提升设计效率。
