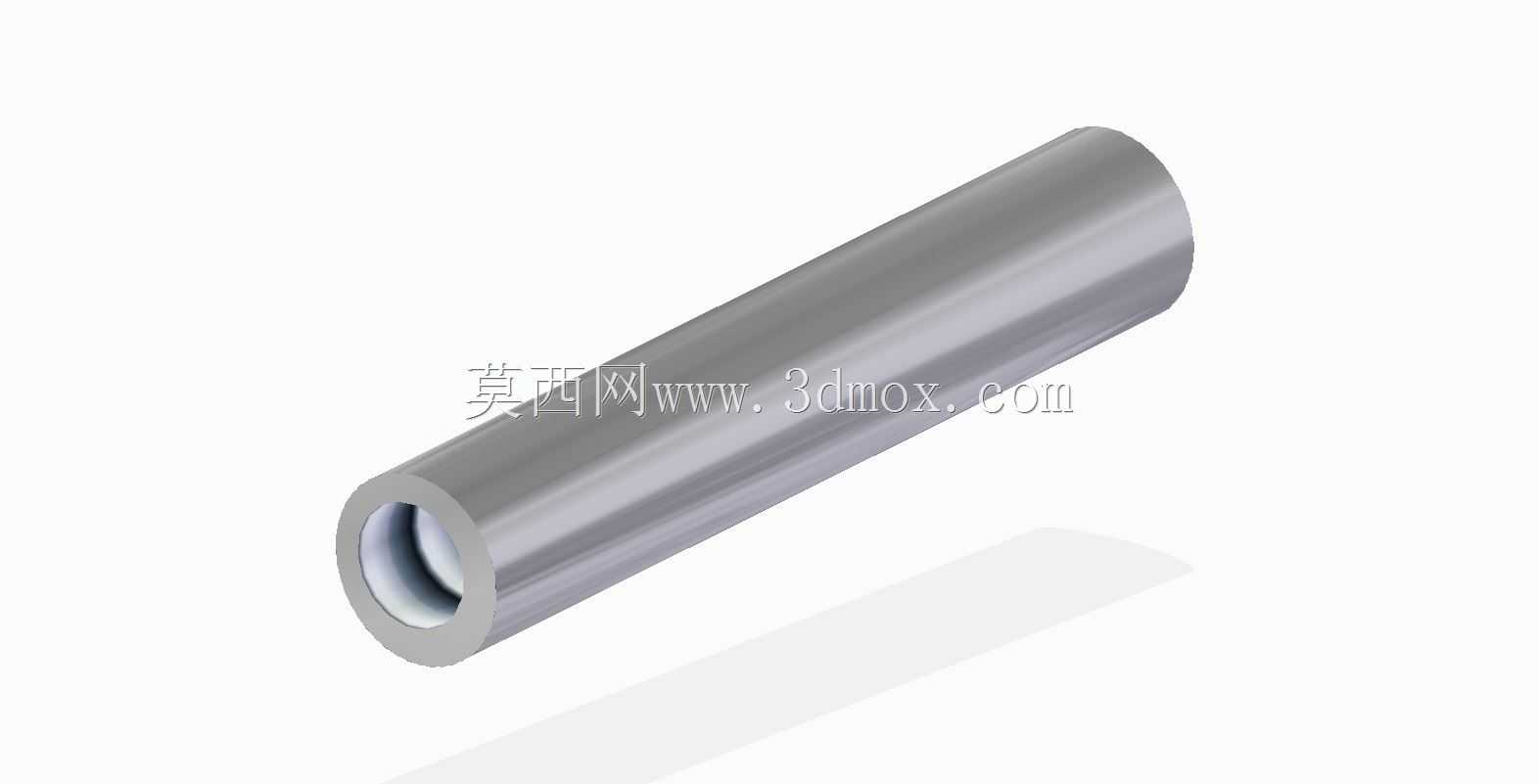

空心圆柱式机械传动连接拉杆

　　这类空心结构的拉杆构件，在各类需要长距离传力、同时对构件自重有控制要求的机械结构中应用十分广泛，从自动化生产线的连杆传动机构，到小型设备的推拉式锁紧结构，再到部分工装夹具的施力传动路径上，都能看到这类构件的身影。和实心拉杆相比，空心管状的结构在同等耗材用量下能获得更大的截面惯性矩，抗弯曲变形的表现更优，同时中空的内腔还可以预留走线、穿装辅助杆件的空间，适配更多集成化的设备设计需求。

　　从实际使用的功能特性来看，这类拉杆主要承担轴向的拉压力传递，两端通常会根据安装场景加工对应的连接结构，比如内螺纹、外螺纹、销孔或者卡簧槽，用来和相邻的传动接头、驱动端、执行端构件形成可靠连接。设计这类构件的时候，首先要核算实际工况下的最大轴向载荷，结合选用的金属材料屈服强度，确定管壁的合理厚度，既要避免壁厚不足导致受拉时出现塑性变形、受压时出现失稳弯折，也要避免壁厚过大造成不必要的材料浪费和整机重量上升。

　　外形尺寸的确定需要结合安装边界来做，构件的总长度要匹配两端安装位的中心距，预留出两端连接结构的装配余量，避免安装后出现行程不足或者连接干涉的问题。外圆直径的选择一方面要满足强度和刚度要求，另一方面也要考虑周边构件的避让空间，比如在有直线运动的场景下，拉杆外圆如果需要穿过导向套，就要保证外圆的尺寸公差和导向套内孔公差形成合理的间隙配合，同时控制外圆表面的粗糙度，减少往复运动过程中的磨损，延长构件的使用寿命。

　　设计过程中还要考虑工况带来的附加影响，比如在有振动的设备上使用时，要核算拉杆的固有频率，避开设备的工作振动频率区间，防止出现共振导致构件疲劳损坏；在有腐蚀介质的环境中使用时，要对应选择耐腐蚀的管材材质，或者在表面做对应的防腐处理。中空结构的内壁加工也不能忽略，尤其是需要在内腔走管线的场景下，要保证内壁无毛刺、无凸起锐边，避免穿线时刮破线缆绝缘层，如果是作为流体通路使用的空心拉杆，还要保证内壁的粗糙度满足流体输送的阻力要求，必要时做内壁抛光处理。

　　安装边界的校核是这类构件设计中很容易被忽略的环节，除了两端的连接尺寸，还要考虑拉杆在全行程运动过程中，会不会和周边的机架、管线、其他运动构件发生刮碰，尤其是长尺寸的拉杆，在受压状态下会存在一定的挠曲变形量，设计时要提前预留足够的安全间隙，或者在合适的位置加装中间导向支撑，控制挠曲量在允许范围内。连接部位的防松设计也需要同步考虑，比如采用螺纹连接时，要配合锁紧螺母、螺纹胶或者开口销等防松结构，避免设备运行过程中连接松动，导致传动精度下降甚至出现构件脱落的故障。

　　从建模的角度来说，这类空心拉杆的三维建模需要重点保证内外圆的同轴度，两端连接结构的位置度也要严格控制，避免加工完成后出现装配错位的问题。建模时可以先通过旋转特征构建出基础的空心管坯，再根据连接需求在两端添加对应的结构特征，同时要把加工需要的倒角、退刀槽等工艺结构同步建模出来，给后续的加工生产提供准确的参考，避免工艺结构遗漏导致加工环节需要反复调整图纸。
