空气歧管安装固定支架结构设计

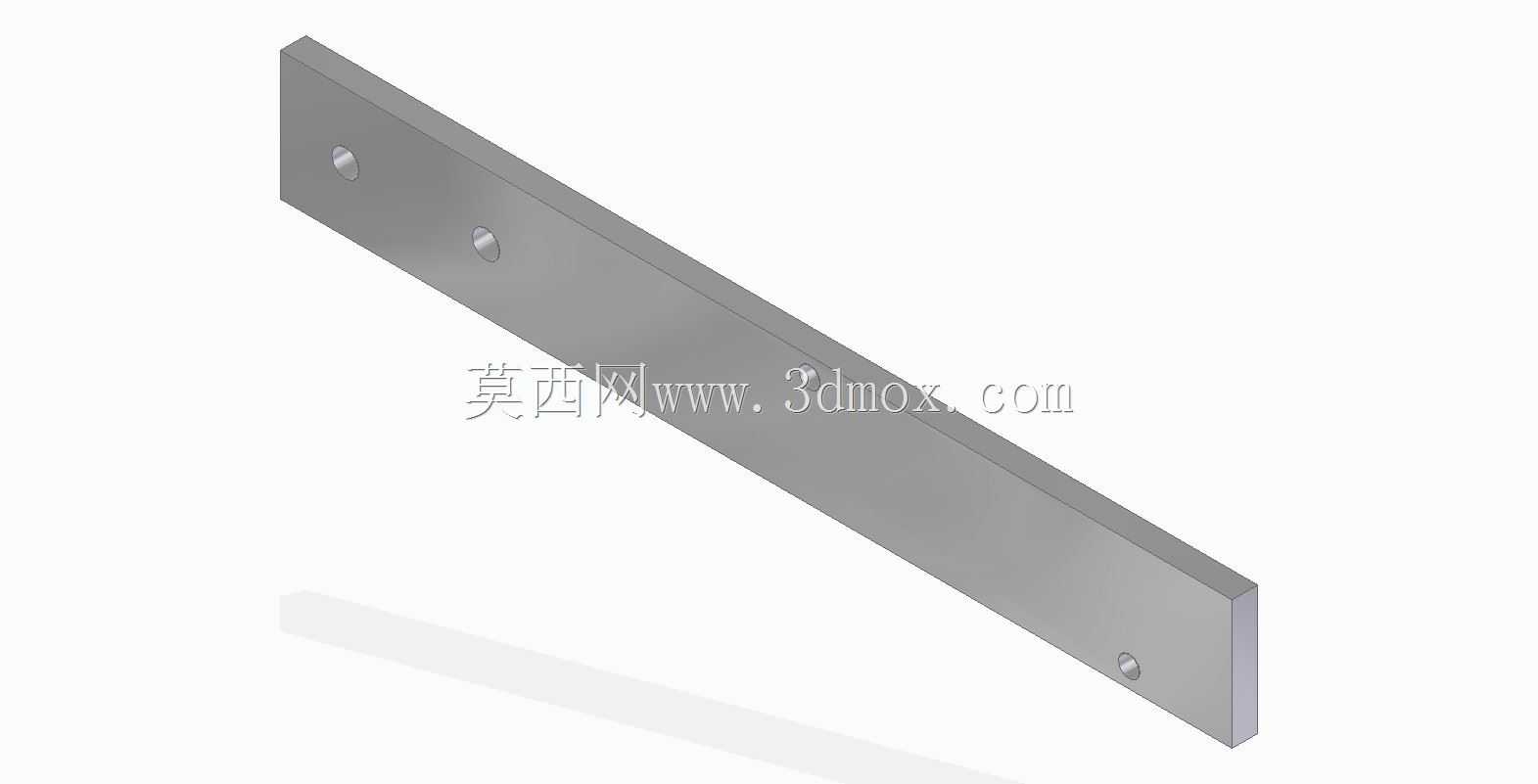

　　在工业气动系统、内燃机组进气布局、车间压缩空气管路排布场景中，这类长条形安装支架是空气歧管布设环节里容易被忽略但直接影响管路稳定性的核心构件。很多现场运维人员都遇到过歧管固定不牢引发的管路共振、接口漏气问题，追根溯源往往是支架的安装点位设计、结构刚性没有匹配实际工况的载荷要求，这款支架的设计正是针对这类现场痛点做了针对性的结构优化。从结构形态上看，它采用等厚薄板长条形构型，整体为单一直杆式折弯基体，没有多余的冗余结构，这种设计首先适配狭长安装空间的布设需求，比如发动机舱侧壁、设备机架内侧的窄条安装面，不会占用过多横向空间，能给周边管路、线束留出足够的走线路由。支架上的三个安装孔位采用非等距排布，靠近支架一端设置两个密集孔位，

　　另一端单独设置一个孔位，这种孔位布局不是随意设定的：两个密集孔位对应空气歧管的载荷集中端，也就是歧管上接出多根支路气管的一侧，这部分因为多管路叠加，工作时受气流脉冲产生的动载荷更大，双孔固定能有效抑制该端的振动幅度，避免长期受交变载荷出现固定螺栓松动；远端单孔则承担辅助定位与支撑作用，平衡长支架的悬臂挠度，避免支架末端在气流振动下出现翘曲变形。设计阶段做结构校核时，首先要明确安装边界：支架的安装基面必须为平整的刚性安装面，表面平面度公差需控制在0.2mm以内，否则强行安装会导致支架产生内应力，长期受振后出现应力开裂；三个安装孔的同轴度、孔位与安装面的垂直度都有明确公差要求，保证螺栓穿装时不会出现别劲现象，降低螺栓受剪切力断裂的风险。

　　从功能特性来说，这款支架的作用不只是简单承托空气歧管，它还承担着隔振、定位的双重作用：支架与歧管接触的安装面做了平整化处理，装配时可以在接触面加装薄橡胶减震垫，既可以避免金属硬接触产生的摩擦异响，也能阻断歧管的振动向安装基体传递，降低整套设备的运行噪音。在实际选型应用时，需要根据空气歧管的总长度、支路数量、工作气压范围匹配对应厚度的支架板材，若歧管长度超过300mm、支路数量多于4路、工作气压高于0.8MPa，就需要适当增加板材厚度，或者在支架中段额外增加辅助支撑点，避免支架受载后出现下挠变形，导致歧管接口密封失效。很多新手设计人员做这类支架时，容易犯的错误是均匀排布安装孔，认为孔位越密固定效果越好，

　　实际上均匀布孔没有匹配歧管的载荷分布，不仅会增加不必要的安装工作量，还可能因为过定位导致装配应力，反而降低结构可靠性。这款支架的孔位排布是经过多轮振动测试验证的，在额定载荷下，三个固定点的受力分配更均匀，靠近载荷端的两个螺栓承受主要的拉压载荷，远端螺栓承担防扭转的限位作用，整套固定结构的抗疲劳寿命比均匀布孔的同规格支架提升40%以上。另外，支架的棱边都做了倒钝处理，不会在装配、运维过程中划伤操作人员的手部，也不会刮破周边的气管、线束保护层，这也是现场应用中非常实用的细节设计，很多粗糙设计的支架棱边锋利，现场安装时经常出现割破手套、刮伤线缆的问题，这类细节处理虽然不影响核心功能，但直接影响现场装配的安全性与便利性。在管路布设场景中，这类支架还可以拓展用于其他长条型阀组、汇流板的安装固定，只要安装孔位匹配、载荷在额定承载范围内，都可以通用，具备一定的场景适配性。设计时也考虑了钣金加工的工艺性，整体结构采用单块板材裁切、折弯成型，不需要额外焊接、拼接工序，加工工序简单，加工成本低，适合批量生产，折弯处的圆角半径匹配板材厚度，避免折弯时出现开裂或者回弹超差的问题，量产时的成品率能得到有效保障。
