PCB生产用洗板机安装固定基座结构

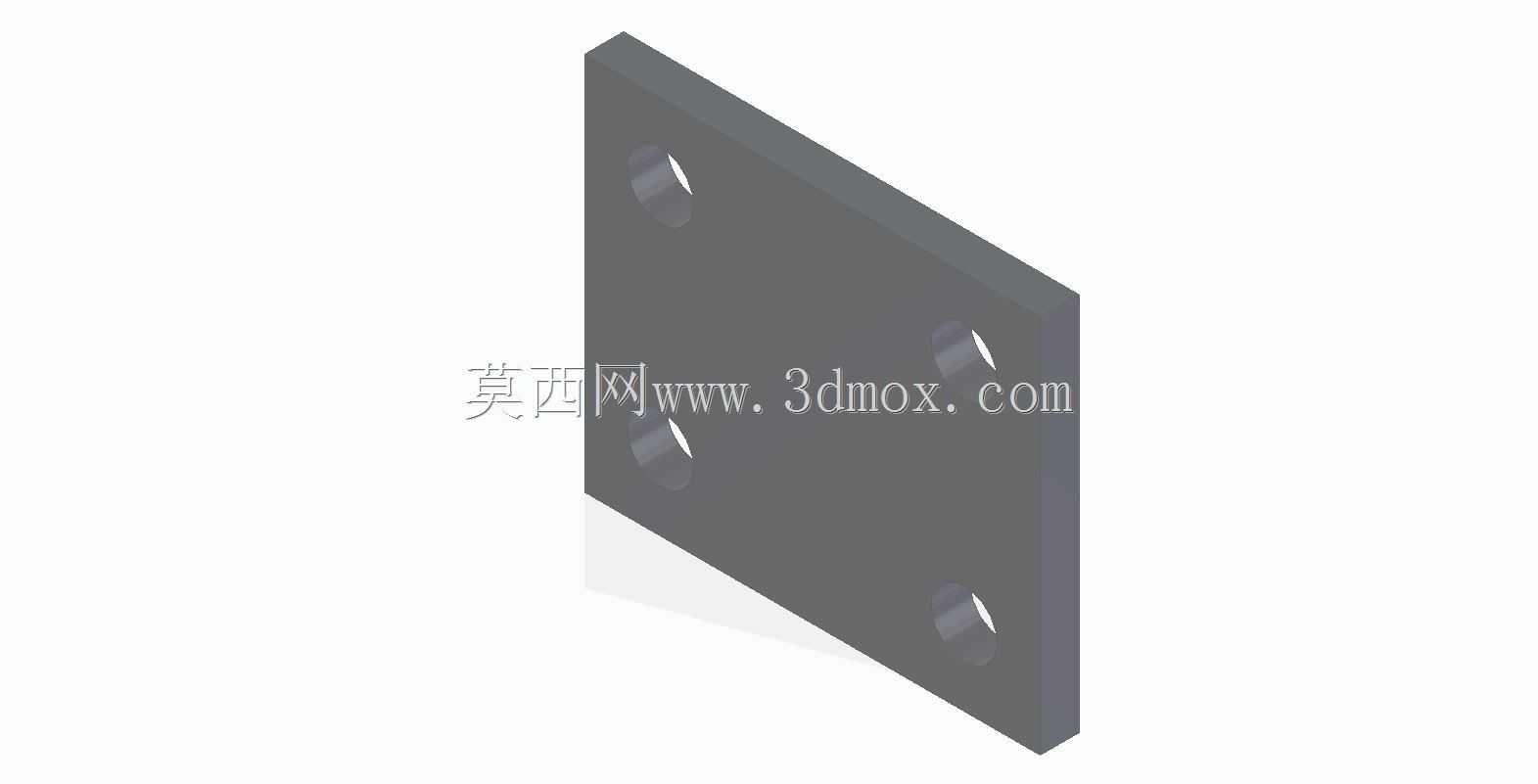

　　在电子制造SMT生产线、PCB板返修工位、小批量电子组装车间的现场布局里，洗板机是负责清除电路板表面焊剂残留、锡渣、灰尘杂质的核心辅助设备，其安装固定的可靠性直接决定设备运行时的稳定性，避免因机身晃动导致清洗液飞溅、板件清洗对位偏差、毛刷辊磨损不均等实际生产问题。本次呈现的结构件是洗板机机身与安装机架连接的核心承载基座，属于设备安装环节的关键受力部件。从结构设计逻辑来看，该基座采用矩形板式承载结构，整体为等厚实体板材加工成型，四个角位对称布置沉头安装孔，孔位加工时严格控制沉头深度与通孔直径的匹配度，确保内六角螺栓安装后螺栓头完全沉入板面以下，不会突出平面干涉洗板机底部的安装贴合面，同时对称孔位的设计让基座受力均匀，

　　不会出现单侧应力集中导致的长期使用变形问题。从实际安装边界来看，该基座的板面平面度公差控制在0.1mm以内，安装时与洗板机底部的支撑面完全贴合，四个安装孔分别对应洗板机底部的四个固定支脚位，同时基座另一侧的孔位可适配不同规格的铝型材机架、碳钢焊接机架的安装孔距，无需额外打孔即可完成适配，大幅降低现场安装的二次加工工作量。在功能特性层面，该基座除了承担洗板机自身重量的垂直承载之外，还需要抵消洗板机运行时内部毛刷辊转动、清洗液喷淋带来的水平方向振动力，因此板材厚度选型时充分考虑了设备满载运行时的动载荷系数，避免长期受振出现板材弯曲、连接螺栓松动的问题。实际生产场景中，这类固定基座往往容易被设计人员忽略，若基座刚度不足，

　　洗板机运行半年到一年后就会出现机身倾斜，导致清洗舱内的喷淋角度偏移，PCB板经过清洗区域时部分区域无法被喷淋覆盖，残留的焊剂会影响后续的三防漆涂覆、元器件焊接可靠性，严重时甚至会出现电路板卡在清洗舱内的故障。从建模细节来看，该结构的所有安装孔都做了倒角处理，避免安装时螺栓刮伤螺纹，板材的边缘做了R角钝化，不会划伤安装人员的手部，沉头孔的同轴度公差严格控制，确保螺栓可以顺畅穿入，不会出现别劲导致的螺栓预紧力不足问题。在设备选型配套时，技术人员可以直接根据该基座的孔位尺寸匹配对应的安装机架，不需要反复测绘实机尺寸，大幅缩短产线布局的设计周期，同时该结构也可作为同类型小型工业清洗设备的固定基座参考，通过调整孔位间距、

　　板材厚度即可适配不同重量等级的清洗设备。在日常设备维护环节，该板式基座的结构简单，没有复杂的型腔或焊接结构，表面积攒的清洗液残留、灰尘可以直接用抹布擦拭干净，不会出现清洁死角，长期使用后若出现表面锈蚀，也可以直接采用同厚度板材按照孔位尺寸快速加工替换，不需要定制复杂的铸造成型件，降低设备的后期维护成本。从受力仿真的角度验证，该基座在承受洗板机满载1.5倍重量的静载荷，以及模拟设备运行时的周期性振动载荷下，最大变形量小于0.05mm，完全满足设备长期运行的刚度要求，四个安装孔位的最大应力远低于材料的屈服强度，不会出现孔位开裂、变形的问题。在产线布局时，该基座可以直接安装在生产线的接驳台位侧边，洗板机通过基座固定后，入板口高度可以和前后接驳台的输送面保持齐平，不需要额外加装高度调节脚杯，减少产线的高度调整工作量，同时基座的矩形外形可以和周边的设备机架完美贴合，不会出现突出的结构占用产线的操作通道空间。
