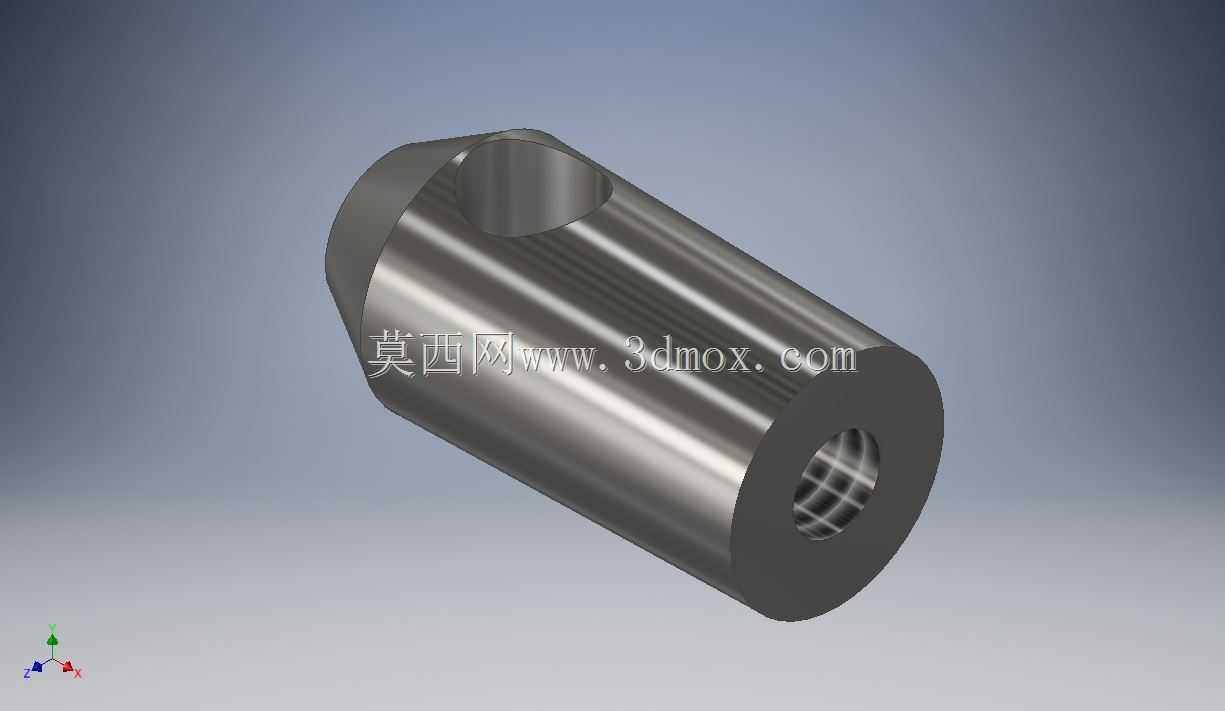

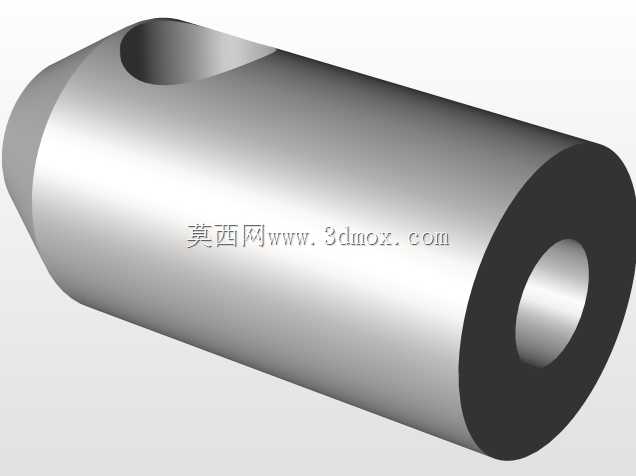

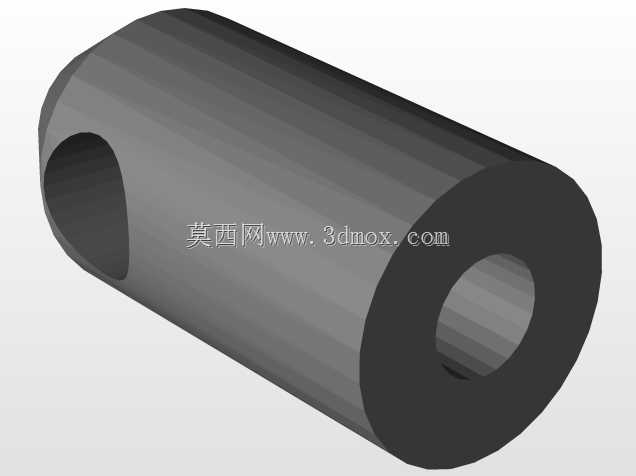

带径向通孔内螺纹圆柱连接销轴

　　这类带径向通孔的内螺纹圆柱销轴，在轻工装配线、小型工装夹具、非标自动化输送设备的铰接点位应用十分广泛，日常设备维护中也常作为定制替换件使用，区别于普通实心圆柱销，它的结构设计完全围绕快速装拆、多点位锁定的实际工况需求展开。从结构细节来看，主体为等直径圆柱结构，外圆表面做了精磨处理，表面粗糙度控制在Ra1.6以内，装配时与安装基座的铰制孔采用H7/h6间隙配合，既能保证铰接转动时的同轴度，又不会因为配合过紧出现卡滞、拆卸困难的问题。销轴一端加工有同轴内螺纹孔，螺纹深度约为主体长度的三分之一，这个结构主要用于装配时的牵引定位，或是拆卸时拧入拔销器将销轴从铰制孔中拉出，避免传统敲击拆卸对销轴端面、安装孔内壁造成的磕碰损伤，

　　在设备维护空间狭窄、无法使用冲子敲击的场景下，这个内螺纹结构的实用性非常突出。销轴靠近另一端的圆柱面上，加工有垂直于主体轴线的径向通孔，这个通孔的作用是穿装开口销或者锁紧钢丝，当销轴装入安装位后，在通孔内装入锁止件，就能限制销轴的轴向窜动，避免设备运行过程中因为振动、往复载荷导致销轴脱出，相比卡簧限位的结构，这种通孔穿销的锁止方式抗冲击能力更强，在有频繁往复载荷、轻微振动的铰接点位可靠性更高。设计这类销轴时，首先要确认安装边界：主体圆柱的外径要匹配安装点位的铰制孔尺寸，长度要略大于两个铰接耳板的总厚度，保证装入后两端不会突出耳板过多造成干涉，同时径向通孔的位置要设置在销轴装入后完全露出耳板外侧的区域，方便穿装锁止件，

　　不能让通孔卡在耳板结合面处，否则既无法穿装锁销，还会影响铰接转动的灵活性。内螺纹的规格要和主体直径匹配，通常直径10mm以下的销轴采用M6内螺纹，10-20mm直径的采用M8或M10内螺纹，螺纹深度不能过深，避免削弱销轴主体的结构强度，尤其是在承受剪切力的核心区段，要保证足够的实体壁厚，满足抗剪切、抗挤压的强度要求。实际选型应用时，要先核算铰接点位的载荷情况：如果是静态定位的销接点位，普通45号钢调质处理即可满足强度要求，如果是频繁往复转动、承受交变冲击载荷的点位，需要选用40Cr材质做淬火处理，外圆表面硬度达到HRC40-45，提升耐磨性能，延长使用寿命。装配时要注意先清理铰制孔内的铁屑、毛刺，在销轴外圆涂抹少量润滑脂，

　　再缓慢推入安装孔，不要直接用铁锤敲击端面，避免端面变形导致内螺纹损坏，装入后要确认径向通孔完全露出，穿入开口销后将开口销的尾部分开弯折，贴紧销轴外圆，防止运行过程中开口销脱出。这类销轴的结构看似简单，但每个细节都对应实际工况的需求：圆柱主体保证铰接同轴度，内螺纹方便装拆维护，径向通孔实现轴向锁止，三个结构配合起来，既满足了铰接传动的功能要求，又解决了普通销轴拆卸难、易脱出的常见问题，在小型非标设备、工装夹具的设计中是非常实用的连接零件，建模时要注意各结构的倒角处理，所有锐边都做C0.5的倒角，避免装配时割伤操作人员，也能减少应力集中，提升零件的抗疲劳强度。
