电力连接用L型跳线变换器结构设计

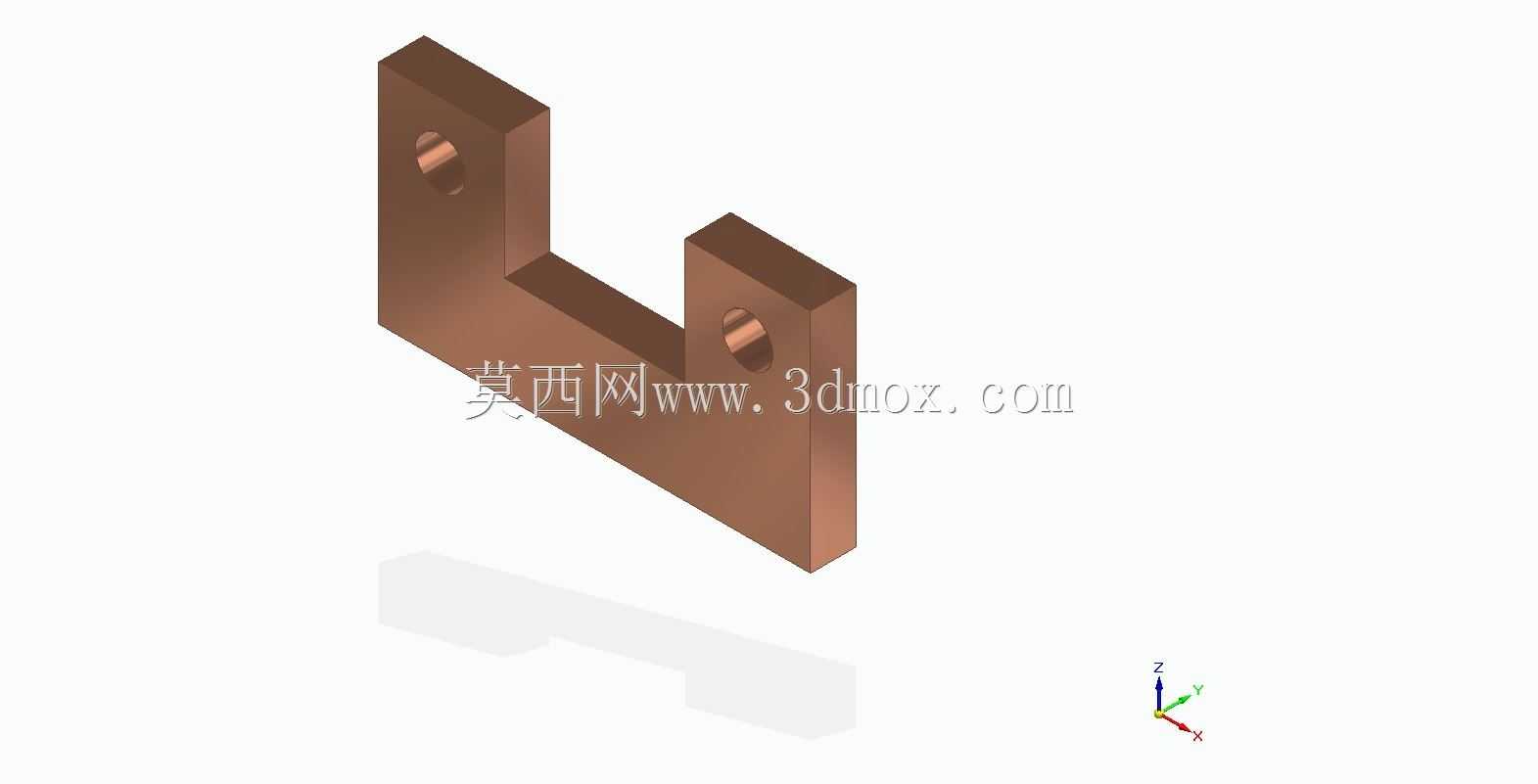

　　在低压配电柜体内部布线、通信基站电源回路转接、工业控制设备端子排跨接这类场景里，经常会遇到两个安装孔位存在垂直高度差、同时水平方向有固定间距的接线需求，常规平直铜排无法适配错位的安装点位，硬掰平直铜排又会产生内部应力、降低导电接触可靠性，这时候这类L型结构的跳线连接件就能发挥作用。从结构形态来看，该零件整体采用等厚板材折弯成型，两个互相垂直的安装臂呈90度夹角布置，每个臂上都加工有同轴的沉头安装孔，孔位的位置度公差控制在±0.1mm范围内，能保证装配时螺栓顺利穿过，不会出现别劲、孔位错位导致的安装应力。设计时首先考虑的是导电性能需求，零件整体采用紫铜材质加工，表面做钝化处理，既保证足够的导电截面积满足载流要求，

　　又能避免长期使用过程中铜材氧化导致接触电阻升高。两个安装臂的长度是根据实际应用场景的错位距离确定的，垂直臂的高度刚好覆盖两个接线点位的高度差，水平臂的长度匹配水平方向的间距，安装后整个连接件不会与周边其他电气元件产生干涉，折弯处的圆角半径取板材厚度的1.5倍，避免折弯时产生裂纹，同时减少电流在折弯处的集肤效应影响。安装边界方面，零件的厚度根据额定载流量匹配，安装孔的直径适配常用的接线螺栓规格，沉头孔的深度刚好容纳螺栓头部，安装后螺栓头不会突出零件表面，避免与相邻导线或元件产生安全间隙不足的问题。在实际布线作业中，这类连接件不需要现场弯折铜排、测量划线打孔，直接通过螺栓固定在两个错位的接线端子上即可，能大幅提升柜内布线的作业效率，

　　同时保证连接点的接触压力均匀，长期运行下不会因为震动、温度变化出现连接松动的问题。设计过程中还特意规避了锐边毛刺，所有外露边缘都做了倒钝处理，避免安装作业时划伤操作人员、或是割破导线绝缘层造成短路隐患。两个安装臂的平面度控制在0.05mm以内，保证安装时与接线端子的接触面完全贴合，减少接触电阻，避免大电流通过时接触面发热。从装配兼容性来看，该零件的结构尺寸适配主流的低压电器接线端子间距，既可以用在固定式配电柜的硬连接布线，也能用于移动电气设备内部的抗震连接场景，折弯结构本身具备一定的形变余量，能抵消设备运行时产生的轻微震动，避免硬直连接在长期震动下出现断裂、松脱的故障。不同于软编织铜线的跳线连接，这种刚性铜质跳线的载流量更大，

　　连接点的接触可靠性更高，不需要额外压接接线端子，整体安装流程更简洁，适合在空间紧凑、载流要求较高的电气回路中使用。在三维建模过程中，需要重点控制折弯系数的准确性，保证展开后的板材下料尺寸精准，加工成型后两个安装孔的相对位置完全符合设计要求，同时要对沉头孔的深度、折弯圆角做参数化关联，方便后续根据不同的载流需求、安装间距调整对应尺寸，快速衍生出适配不同场景的同系列连接件模型。
