同轴电缆适配短路连接结构件

　　在射频测试、通讯设备调试、实验室信号校准这类场景里，这类短路适配结构件是很常见的小部件，别看体积不大，实际作用直接影响信号回路的校准精度，很多刚入行的结构工程师容易忽略这类小零件的设计细节，最后做出来的件要么插合不到位，要么信号驻波比超标，反而拖慢整个测试流程。

　　从实际使用场景来看，这类短路件主要用在同轴电缆端口的临时短接、射频端口的负载匹配校准、通讯设备出厂前的回路自检环节，比如基站射频模块生产线上，工人会用这类短路件快速对接电缆端口，确认信号发射回路是否导通，不需要额外接测试负载，操作效率比接标准负载高不少，而且铜质本体的导电性能足够满足短时间测试的导通要求，不会因为接触电阻过大导致测试数据偏差。

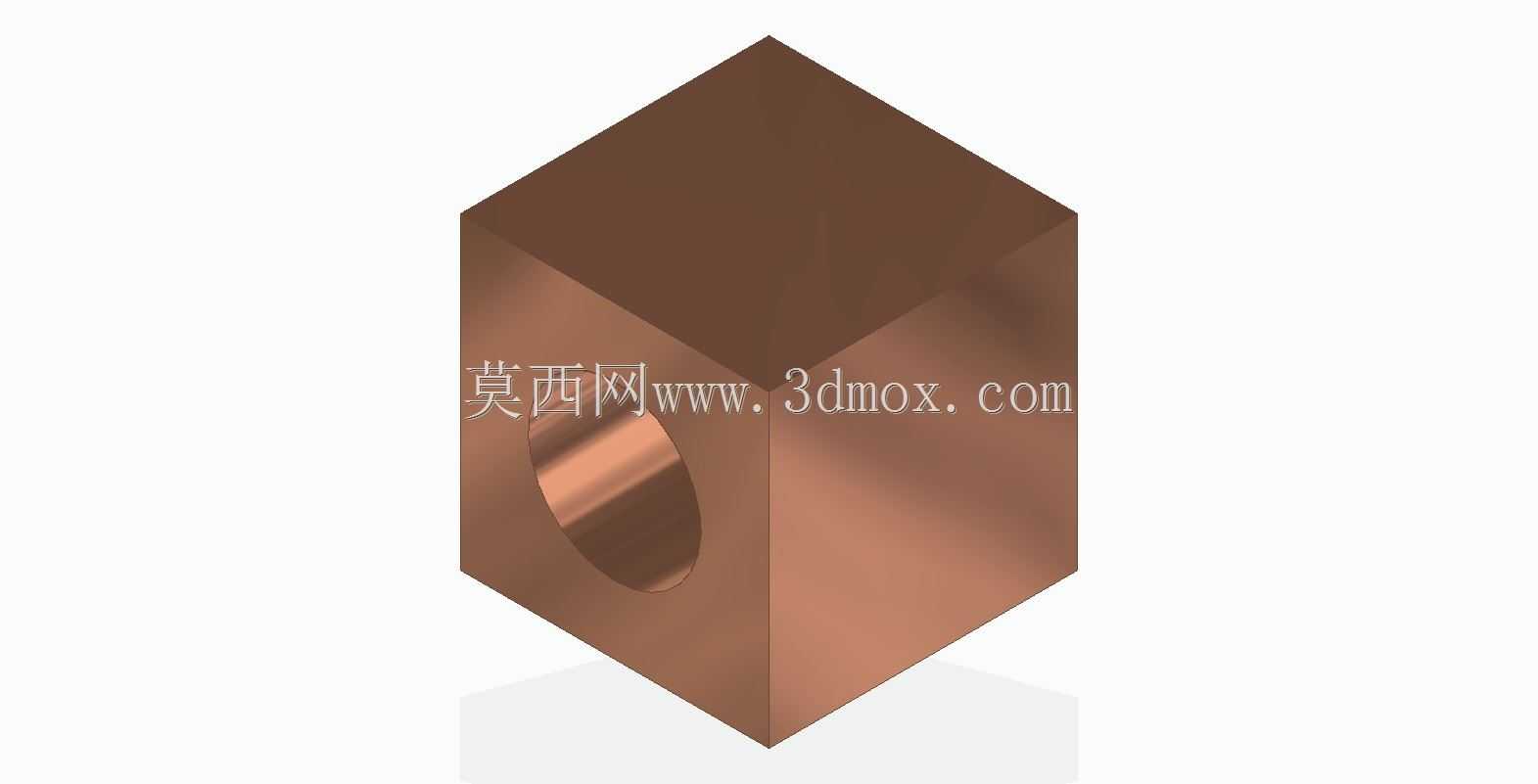

　　设计的时候首先要考虑的是插合面的同轴度，本体上的通孔是和同轴电缆内导体配合的部位，这个孔的轴线和外六方本体的端面垂直度必须控制在0.02mm以内，不然插合的时候内导体容易别弯，时间长了会导致电缆端口的接触件磨损，反而增加后期维护成本。本体采用六方外形不是随便选的，主要是考虑现场安装的时候，不管是用开口扳手还是手指拧动，六方结构都能提供足够的施力面，不会像圆柱外形那样打滑，尤其是在设备机柜里布线密集的区域，操作空间很小，六方结构可以用小号扳手快速拧紧，不需要太大的操作空间。

　　尺寸设计上，这类适配短路件的外轮廓尺寸要匹配常用的SMA、N型这类常见同轴接头的安装边界，六方对边尺寸一般控制在标准接头扳手位的公差范围内，通孔的内径要比适配的电缆内导体大0.05mm左右，既保证插合的时候顺畅不卡滞，又不会因为间隙过大导致接触不良，本体的轴向长度要控制在刚好覆盖接头插合深度的范围，不能太长，不然会顶到接头内部的绝缘介质，导致接头内部结构损坏，也不能太短，不然内导体插合深度不够，接触电阻会飙升，甚至出现信号开路的情况。

　　材质选择上用铜质基材是经过多场景验证的，铜的导电率高，加工的时候切削性能好，容易保证尺寸精度，而且表面做钝化处理之后，短时间内不会氧化，在常规车间环境里存放几个月也不会出现接触电阻变大的问题，不像铁质材料容易生锈，也不像铝质材料容易磨损，反复插拔几十次之后接触性能依然稳定。

　　实际建模的时候要注意通孔和外六方的同轴度约束，不能只做外形装配，要把插合的公差带考虑进去，很多新手建模的时候直接按理想尺寸画，没留装配间隙，实际加工出来之后根本插不进去，还要注意端面的倒角处理，插合端的内孔和外圆都要做0.2mm的倒角，一方面是插合的时候起到导向作用，另一方面可以去除加工毛刺，避免毛刺掉落到接头内部造成信号短路或者接触不良。另外，短路件的端面要和接头的对接端面完全贴合，不能有凸台或者凹陷，不然拧紧之后会出现缝隙，导致信号泄漏，影响测试的准确性。

　　从安装边界来看，这类零件不需要额外的固定结构，直接靠和电缆接头的螺纹配合拧紧就行，所以建模的时候要考虑和标准接头的螺纹配合尺寸，虽然这个短路件本身没有加工外螺纹，但是外六方的尺寸要和对应接头的锁紧螺母尺寸匹配，方便用扳手对位拧紧，在密集布线的机柜里，相邻的电缆接头间距一般只有10mm左右，所以短路件的外轮廓不能超出六方的范围，不能做额外的凸起结构，不然会和旁边的电缆接头干涉，导致插装不到位。

　　很多人觉得这类小零件结构简单，随便画个六方打个孔就行，实际在工程应用里，这类小零件的精度直接影响整个测试系统的准确性，比如在射频功率测试的时候，如果短路件的接触电阻偏大，会导致测试出来的回波损耗数据不准，甚至会误以为是射频模块的性能问题，反复排查浪费大量时间。所以设计的时候要从实际使用的场景出发，考虑现场操作的便利性、反复插拔的耐磨性、接触导通的可靠性，不能只看外观结构是否相似，要把每个配合尺寸的公差、表面处理的要求、材料的导电性能都考虑进去，才能做出符合实际工程使用要求的适配短路件。
