长别针式连接插针结构三维设计

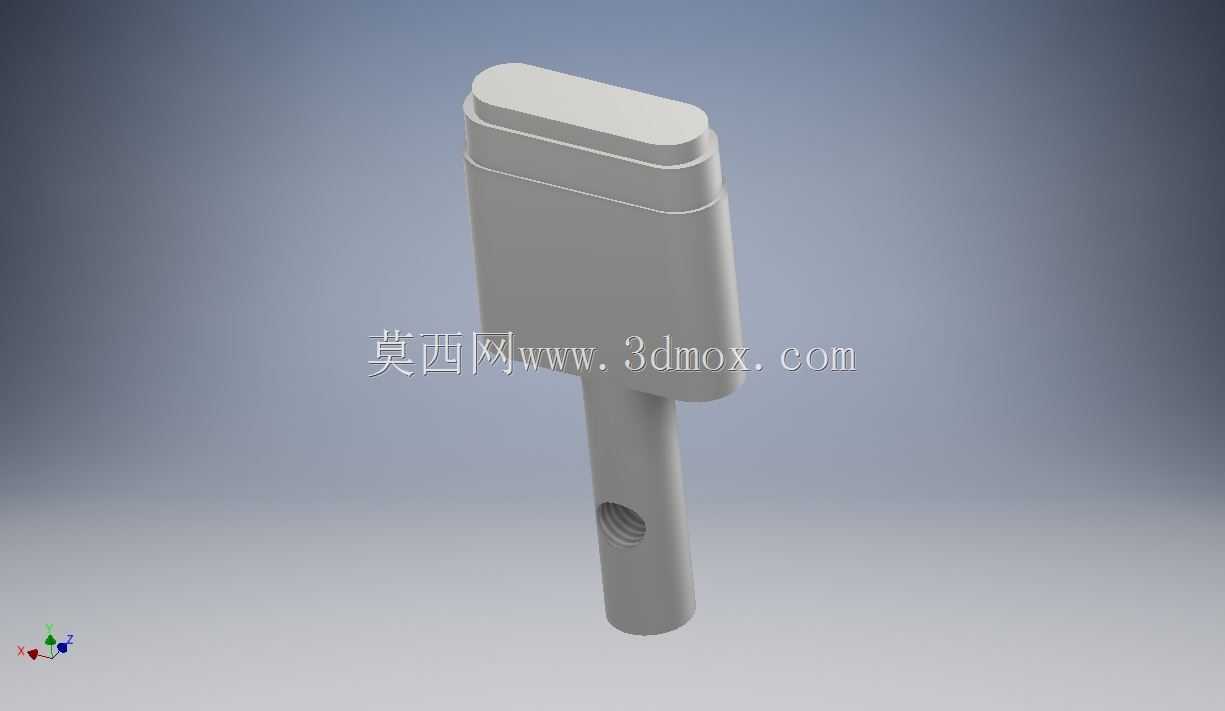

　　该零件属于接插类五金连接件，日常多用于线束接驳、低压信号传输回路的快插对接场景，在小型消费电子内部接线、工控设备信号端子排、测试治具临时接线工位都能见到这类结构的应用，相比普通圆柱插针，这种带扁方握持段的长别针结构更适合人工手动插拔操作，不需要额外辅助工具就能完成接线动作，在需要频繁拆接线束的调试工位上，能有效降低操作人员的动作复杂度，减少接线辅助时间。从结构设计逻辑来看，零件整体分为上部握持段、中部定位段、下部插装段三个功能区域，上部握持段做了扁方处理，两侧平面刚好适配手指捏持的接触面，边缘做了R0.5的圆角过渡，避免锐边划伤操作人员手指，握持段顶部做了双层台阶结构，既可以作为插拔时的受力止位，

　　也能在插装到位后和对接护套的卡槽形成卡合限位，防止插针受轴向拉力从护套中脱出。中部过渡段做了等直径圆柱设计，直径尺寸和对接护套的安装孔保持H7/h6的间隙配合，安装时可以顺着护套孔顺利滑入，不会出现卡滞偏斜的问题，过渡段和上部握持段之间做了15度的锥面过渡，既可以减少应力集中，也能在插装时起到导向导入的作用，避免硬插导致的护套孔壁刮伤。下部插装段为细长圆柱结构，末端做了C1倒角，方便插入对接母座的插孔内，插装段侧壁开有径向通孔，这个孔位是用来穿装锁紧螺丝或者焊线的，当插针插入母座后，可以从侧面拧入紧定螺丝，或者将导线穿过孔位后焊接固定，避免导线受拉时直接拉扯插针接触端，提升接线的抗拉扯能力，

　　这个孔位的位置距离插装段末端有3mm的安全距离，不会因为开孔导致插针末端强度不足，出现插装时弯折变形的问题。从安装边界来看，零件总长度控制在适配常规护套安装深度的尺寸，上部握持段的扁方厚度比护套安装槽宽度小0.2mm，插装到位后握持段不会突出护套表面过多，避免和周边其他零件产生干涉，插装段的直径和常规2.5mm规格的接线端子插孔适配，可以直接替换同规格的标准圆柱插针，不需要修改对接端的母座结构，具备较好的互换性。设计时针对零件的受力场景做了强度校核，插装段的长径比控制在8:1以内，既保证了足够的插合深度来维持接触稳定性，也避免长径比过大导致插针受侧向力时容易弯折的问题，所有转角位置都做了圆角过渡，

　　避免冷镦或者机加工时出现应力开裂的问题，表面没有复杂的曲面结构，既适合采用自动车床批量机加工生产，也可以采用冷镦工艺做毛坯后再精加工孔位，生产工艺性较好，零件的拔模斜度控制在1度以内，若采用注塑包覆工艺做一体式接插件，也能顺利从模具中脱出，不会出现粘模拉伤的问题。在实际使用中，这类插针的接触电阻可以满足低压信号传输的要求，因为插合段和母座弹片的接触面积足够，不会因为接触面积过小导致发热问题，侧面的锁付孔可以兼容螺丝锁付、焊线、压接三种接线方式，适配不同生产场景的接线工艺需求，不需要针对不同接线方式重新设计零件结构，大幅降低了配件的备库种类。
