L型带槽安装固定支座结构设计

　　这类L型带槽安装支座，在工业现场的各类设备装配场景中出镜率极高，小到传感器安装支架、气动元件固定座，大到输送线侧边的导向件安装、小型工装的定位支撑，都能见到这类结构的身影。从实际使用的角度出发，这类支座的核心作用是实现两个垂直安装面之间的刚性连接，同时通过自带的开槽结构，给被安装部件留出一定的位置调整余量，避免安装孔位加工误差导致的装配卡滞问题。

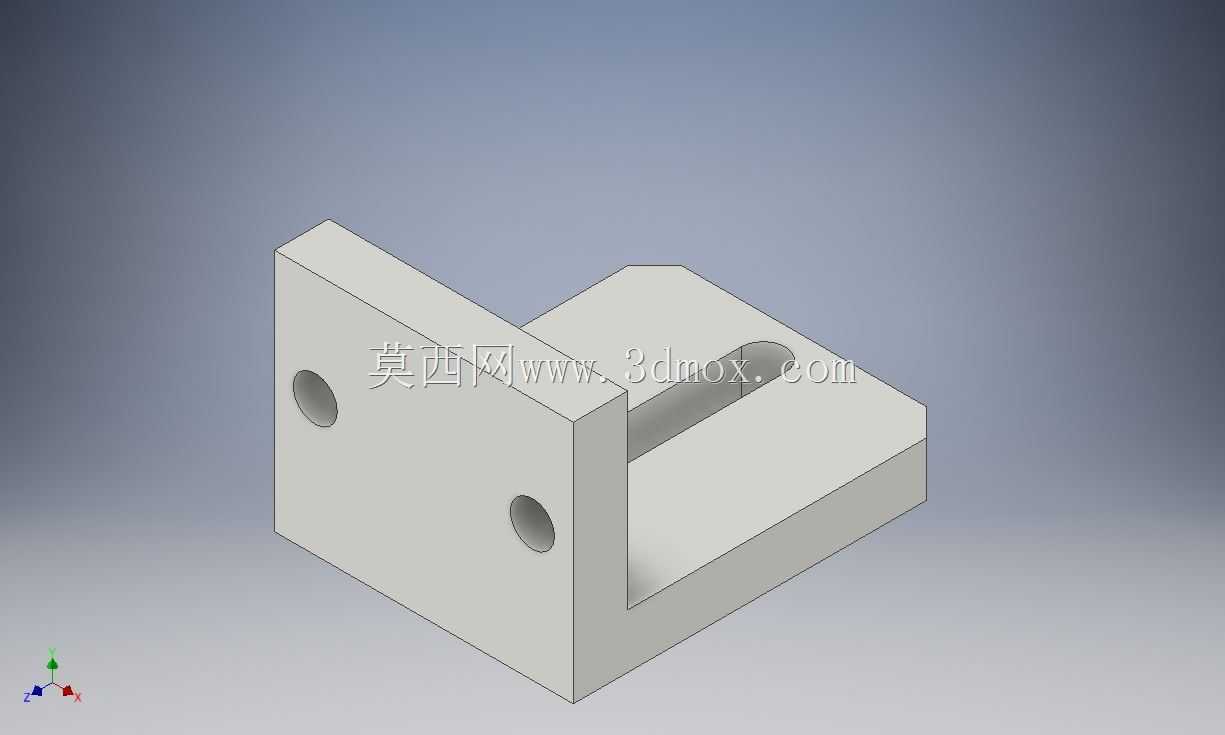

　　从结构设计的逻辑来看，垂直布置的立板上开设两个同轴的通孔，是用来穿装螺栓将支座整体固定在设备的基准立面上，两个孔的间距经过合理排布，既保证了固定后的连接刚性，避免单孔固定带来的支座转动风险，又不会因为孔距过大导致安装时对孔难度提升。立板与底板采用一体式折弯或者整块材料铣削成型的结构，转角处做了微小的圆角过渡，这个细节设计很关键，一方面能消除直角转角处的应力集中，避免设备运行过程中持续振动导致转角处出现疲劳裂纹，另一方面也能避开安装基准面上的焊渣、凸起毛刺，保证支座安装后两个面都能与基准面完全贴合，不会出现翘边、虚接的情况。

　　底板上开设的长条形通槽，是整个结构的功能核心，这个槽的宽度适配常用的外六角螺栓或者T型螺栓尺寸，槽的长度方向沿着底板的延伸方向布置，被固定的部件可以沿着槽的方向调整前后位置，调整到合适的工位后再拧紧螺母完成固定，这种设计在现场调试阶段非常实用，尤其是在输送线的挡块安装、光电传感器的位置微调这类需要反复对位的场景中，不需要重新加工安装孔，只需要松掉螺母就能滑动调整，能大幅缩短现场调试的时间成本。

　　从安装边界的角度考量，这类支座的整体外形尺寸偏向紧凑化设计，立板的高度刚好满足两个安装孔的布置空间，不会过高导致支座自身的悬臂过长带来刚性下降，底板的长度则覆盖长槽的调整行程加上立板的连接宽度，保证在槽的最外端安装部件时，底板依然有足够的支撑面积，不会出现受力后底板翘曲的问题。安装时需要注意，立板贴合的基准面需要保证平面度，若基准面存在明显的凹凸不平，会导致立板安装后出现歪斜，进而导致底板上的安装面倾斜，影响被固定部件的位置精度；固定立板的螺栓需要加装平垫与弹垫，避免设备运行振动导致螺栓松动，长槽内固定被连接件的螺栓，建议搭配法兰面螺母，增大与槽面的接触面积，防止拧紧时螺母跟着转动，同时也能提升锁紧后的防滑能力。

　　在实际选型应用中，这类支座可以根据使用场景的负载要求选择不同的加工材质，常规轻载场景下选用铝合金材质做阳极氧化处理，重量轻且具备一定的防锈能力，适合电子设备、轻型输送线这类对重量有要求的场景；中重载场景下则选用45号钢做表面镀锌处理，整体刚性更强，能承受更大的侧向冲击力，适合工装夹具、重型设备的辅助支撑这类负载较大的安装场景。结构上没有多余的冗余设计，所有的结构特征都服务于安装固定与位置调整的核心功能，没有多余的装饰性结构，加工工艺性良好，不管是采用整块材料铣削加工，还是采用板材折弯后焊接加强的方式，都能以较低的加工成本实现合格的成品，非常适合批量加工应用在各类非标自动化设备的装配环节中。
