工业设备面板连接固定夹杆结构设计

　　在各类工业电控柜、设备操作面板、人机交互终端的安装场景中，面板夹杆是实现面板与安装基座快速装夹、稳定固定的核心小型构件，这类构件看似不起眼，却直接决定了面板安装后的平整度、抗振性能与后期维护的拆装效率。不同于外露的装饰性五金件，面板夹杆长期处于设备内部的安装夹层中，需要兼顾结构强度、装夹行程与安装兼容性，很多现场运维中遇到的面板松动、接缝不均、拆卸后无法复位的问题，追根溯源往往是夹杆的结构设计没有匹配实际安装边界导致的。

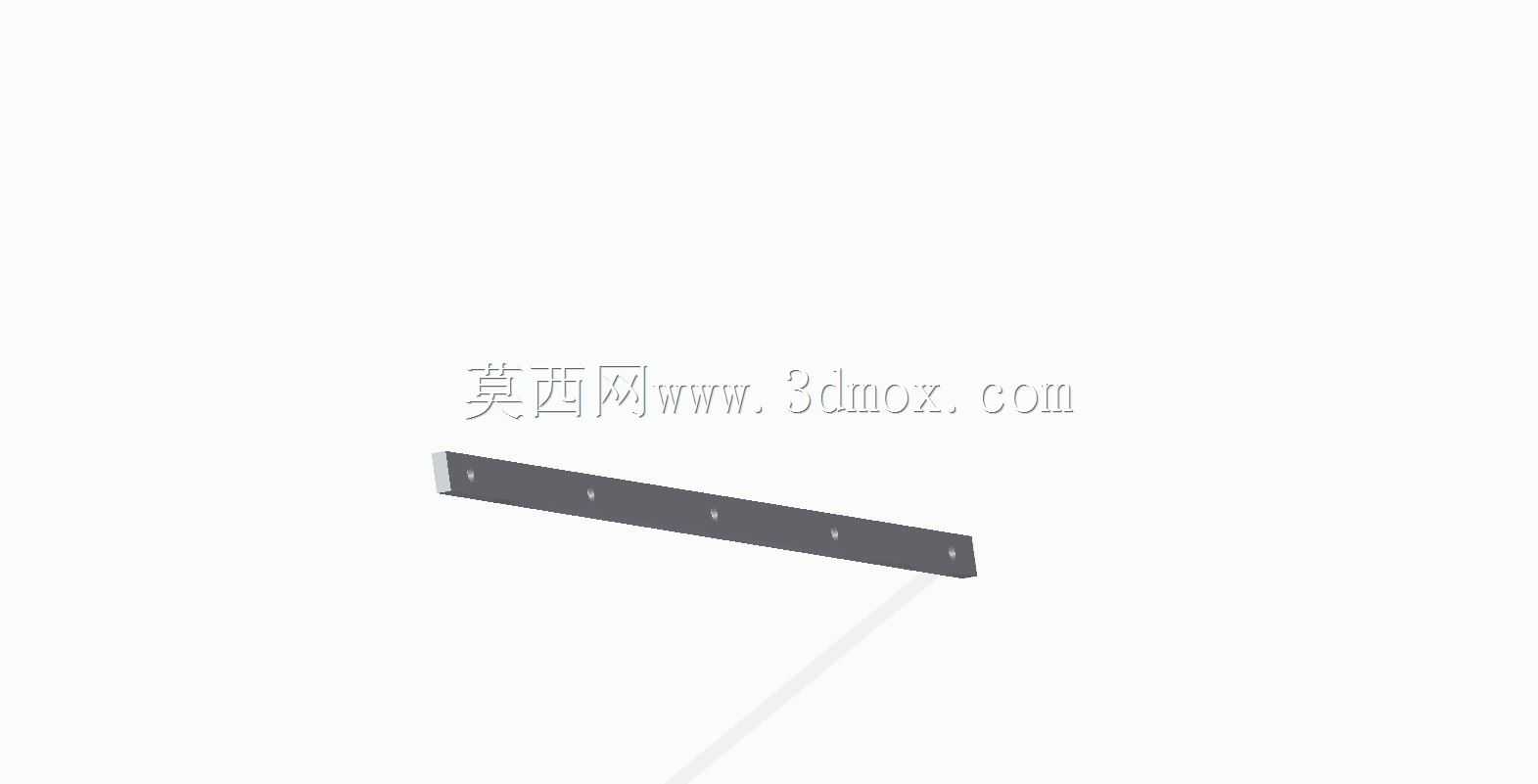

　　从实际功能来看，这款夹杆的核心作用是在面板与安装框架之间提供持续的侧向压紧力，替代传统的螺丝直接锁固方案，尤其适合需要频繁开启面板进行检修、接线的设备场景——比如生产线旁的操作工位面板、设备的电气控制舱面板，采用夹杆固定不需要在面板可视面预留螺丝孔，能保证面板外观的整体性，同时拆装时不需要完全拧下紧固件，只需要松开夹杆的压紧行程即可取下面板，大幅降低运维的操作时间。设计这类夹杆时，首先要考虑的是压紧力的均匀分布，这款夹杆采用长条形扁平杆身结构，沿杆身长度方向均匀布置了多个定位孔，这些孔位既可以作为夹杆自身与基座的安装固定点，也可以根据面板的厚度调整安装位置，适配不同厚度的面板装夹需求，避免单点压紧导致的面板翘边问题。

　　杆身的截面设计经过了受力优化，采用窄边厚壁的矩形截面，在同等材料用量下，比等厚度的薄板结构拥有更高的抗弯刚度，当夹杆处于压紧状态时，杆身不会因为长期的压紧应力产生蠕变弯曲，保证压紧力的长期稳定。夹杆的一端做了斜切导向处理，在安装面板时，不需要完全对齐夹杆的位置，顺着斜切面就能将面板推到装夹位置，降低现场安装的对位难度，尤其是在设备内部操作空间狭窄、视线受阻的场景下，这种导向结构能减少安装时的卡滞问题。

　　从安装边界来看，这款夹杆的长度尺寸适配常规宽度的工业面板，杆身的安装孔间距符合通用工业机柜的安装孔位模数，不需要对现有机柜的安装框架做二次打孔改造就能直接替换使用。夹杆的压紧行程预留了足够的调节余量，既可以夹持1mm厚度的薄金属面板，也能适配厚度达到5mm的工程塑料面板或者复合层面板，覆盖了绝大多数工业场景下面板的装夹厚度需求。在材料选型的适配设计上，杆身的结构预留了表面处理的厚度空间，不管是采用冷轧钢镀锌处理应对常规工业环境，还是采用不锈钢材质应对潮湿、有腐蚀介质的特殊工况，都不需要调整核心结构尺寸，能直接复用三维模型进行工程图导出。

　　很多结构设计人员在做面板固定结构时，容易忽略夹杆与面板接触位置的应力集中问题，这款夹杆在与面板接触的压紧边做了微小的圆弧过渡，不会因为硬接触在面板表面留下压痕，尤其是对于表面做了喷塑、阳极氧化处理的装饰性面板，能避免安装过程中损伤表面涂层。同时夹杆的杆身没有多余的凸起结构，安装后不会与面板背面的走线、电气元件产生干涉，在有限的安装夹层空间里，能最大化预留出布线与元件布置的空间，这一点对于内部空间紧凑的小型操作面板来说尤为重要。

　　在实际的设备装配流程中，这类夹杆通常是预先安装在设备框架的内侧，面板装配时只需要将面板卡入夹杆与框架的间隙，再通过夹杆上的锁紧结构压紧即可，相比传统的周圈螺丝固定方案，单块面板的装配时间能缩短60%以上，而且后期维护时不需要担心螺丝脱落掉入设备内部的风险。在抗振性能的设计考量上，夹杆的杆身长度方向的刚性设计经过了优化，在设备运行产生的常规振动频率下，不会产生共振松动，配合接触边的防滑结构设计，即使是在冲压设备、物流输送线这类振动较大的工位旁，面板也能保持稳定的固定状态，不会因为长期振动出现夹杆移位、面板松动脱落的问题。
