PVC与铝质面板隔套结构设计

　　在电控柜、设备操作面板、仪器仪表壳体的装配场景中，面板隔套是经常被忽略但直接影响装配精度与长期使用稳定性的小尺寸结构件，很多新手结构工程师在做面板装配时，往往直接用螺丝硬锁，最后出现面板受力不均翘曲、螺丝锁附过深压裂塑料面板、不同材质面板间出现电化学腐蚀、面板与安装基面间隙不均导致密封失效等问题，这两种不同材质的面板隔套，就是针对这类装配痛点做的差异化设计。

　　先从实际装配场景说起，当需要在金属安装基面上固定PVC、亚克力、电木这类非金属面板时，如果直接用螺丝贯穿面板锁入基面，螺丝头部的压紧力会集中在面板的螺丝孔周边，非金属材料的抗挤压强度远低于金属，反复拆装或者长期受温度变化产生的应力影响，很容易出现孔位发白、开裂，甚至面板局部凹陷的问题，这时候PVC材质的隔套就派上了用场，它本身的材质硬度和面板接近，套装在螺丝杆上之后，一端抵在安装基面上，另一端抵在面板的内侧面，螺丝锁紧时的压紧力会通过隔套均匀传递到面板的整个贴合环面，不会出现局部应力集中，而且PVC材质本身绝缘性好，在有弱电布线的面板装配场景下，还能避免螺丝导通面板两侧的金属部件造成的信号干扰或者短路隐患。

　　而铝质的隔套，主要用在金属面板之间、或者面板需要频繁拆装、对装配间隙精度要求更高的场景，比如工业设备的操作面板经常需要打开检修内部元器件，铝质隔套的强度更高，反复拆装不会出现磨损、变形，能长期保持一致的支撑高度，保证面板和基面之间的间隙稳定，不会因为隔套变形导致面板歪斜、按键卡滞。另外在有散热需求的面板装配场景下，铝质隔套还能充当辅助导热的路径，把面板上元器件产生的部分热量传递到金属安装基面上，提升整体散热效率，而且铝材质经过阳极氧化处理后，表面有致密的氧化层，和钢制螺丝、镀锌安装基面接触时不会出现明显的电化学腐蚀，适合在潮湿、有轻微腐蚀的工业环境下使用。

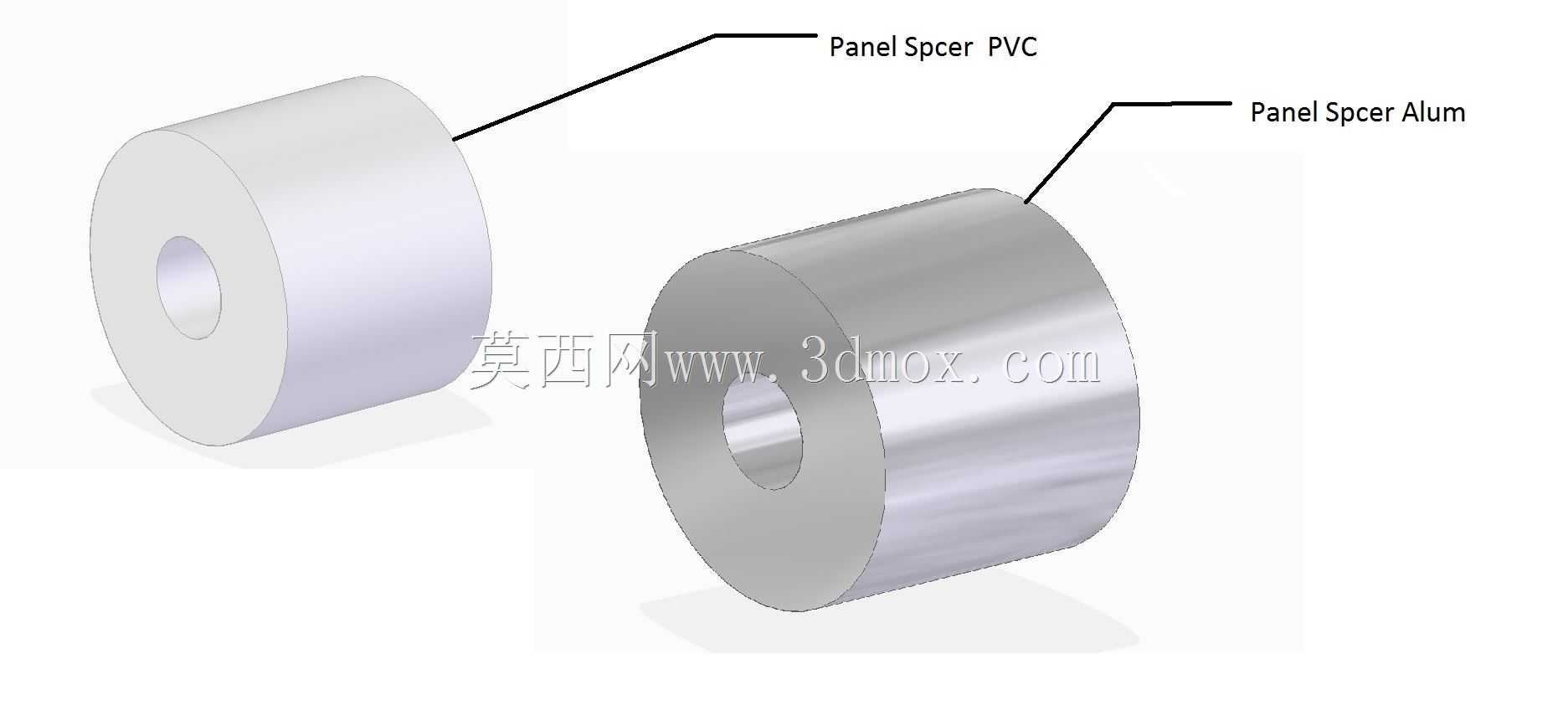

　　从设计思路上看，这两款隔套都采用了同轴空心圆柱的结构，内孔直径和常用的面板安装螺丝杆径保持合理的间隙配合，既不会因为间隙过大导致隔套套装后歪斜，也不会因为间隙过小穿螺丝时卡顿，提升装配效率。隔套的两端面都做了高精度的平磨处理，保证两端面的平行度，锁紧后不会出现隔套偏斜导致的面板受力不均。外圆直径的设计也考虑了不同面板的孔位尺寸，比常见的面板沉孔直径小0.2-0.5mm，既能顺利放入沉孔，又不会有过大的旷量。

　　安装边界方面，这类隔套的长度尺寸需要根据面板厚度、密封胶条厚度、面板与基面之间需要预留的布线间隙来综合选定，比如需要在面板背面贴装密封胶条的场景，隔套的长度要等于胶条压缩后的厚度加上面板厚度，这样锁紧螺丝后胶条的压缩量刚好达到设计要求，既能保证密封效果，又不会把胶条压得过死失去弹性。在做三维建模的时候，要注意隔套内孔和外圆的同轴度公差控制在0.05mm以内，两端面和轴线的垂直度公差控制在0.03mm以内，不然批量装配的时候很容易出现部分隔套卡滞、面板锁附后不平的问题。另外针对不同的使用环境，PVC隔套可以选用耐温等级更高的改性PVC材质，适应设备运行时的局部高温环境，铝质隔套可以根据防腐需求选择不同的表面处理方式，比如普通场景用阳极氧化，腐蚀较强的场景可以做硬质氧化或者喷塑处理。

　　很多工程师在选型这类小零件的时候，往往随便选个尺寸差不多的隔套就用，最后装配出问题才回头排查，其实这类小尺寸的支撑间隔件，直接决定了整个面板装配的可靠性，比如在户外设备的面板装配中，如果隔套长度不对，密封胶条压缩量不够，雨水就会顺着间隙进入设备内部造成短路；如果隔套材质选的不对，用硬金属隔套配塑料面板，低温环境下面板材质变脆，很容易被隔套压裂。这两款分材质的面板隔套，就是把不同场景的需求拆解后做的针对性设计，不需要在所有场景都用成本更高的铝质隔套，也不会在需要强度的场景用强度不足的塑料隔套，兼顾了装配可靠性和成本控制。建模的时候还要注意，隔套的边缘都做了极小的倒角处理，去除加工毛刺，避免装配的时候毛刺刮伤电线绝缘层或者操作人员的手，这些细节虽然小，但是在批量生产装配的时候，能减少很多不必要的质量问题。
