阶梯式双安装孔绝缘定位块结构设计

项目分类:通用机械零部件 发布时间:2022-02-05 ID:539257
  • 阶梯式双安装孔绝缘定位块结构设计
  • 阶梯式双安装孔绝缘定位块结构设计
  • 阶梯式双安装孔绝缘定位块结构设计

  在低压电气柜、自动化设备接线模组、高压测试工装这类需要同时满足机械定位与电气绝缘的场景里,这类阶梯式绝缘块是很常用的支撑定位零件,很多刚入行的结构工程师容易忽略这类小零件的设计细节,往往要么绝缘距离留不足导致爬电风险,要么安装孔位的同轴度偏差导致装配后出现应力集中,长期受温变影响出现开裂失效。

  从实际使用场景来看,这类绝缘块主要承担两个核心作用,一是作为带电部件与金属安装机架之间的绝缘隔断,二是为相邻的导电排、接线端子提供精准的安装定位,避免设备运行过程中受振动影响出现端子移位、绝缘间隙缩小的问题。很多现场运维遇到的间歇性短路故障,追根溯源往往就是这类绝缘支撑件的设计或者选型出了问题,要么是块体的绝缘材质耐温等级不够,长期在设备温升环境下出现绝缘性能下降,要么是安装面的平整度不足,装配后块体受预紧力出现隐性裂纹,日积月累后绝缘失效。

  从结构设计思路上看,这款绝缘块采用阶梯式的块体结构,不是为了造型差异化,而是出于两个工程层面的考量:一方面阶梯形成的凸台可以直接作为相邻导电部件的安装限位,装配时不需要额外加装定位销,零件直接卡入安装位就能保证左右两个安装孔的位置度,减少装配环节的调整工作量;另一方面阶梯结构可以在不增加整体块体厚度的前提下,拉长两个带电安装位之间的沿面爬电距离,相比等厚度的方块结构,爬电路径沿着阶梯面延伸,能在有限的安装空间内满足电气安全规范要求的绝缘距离,这点在紧凑式电气柜的内部布局里尤为重要,很多时候柜内留给绝缘支撑件的安装空间非常有限,靠加厚块体来满足绝缘距离根本没有空间余量,通过结构型面的变化来拉长爬电路径是非常务实的设计手法。

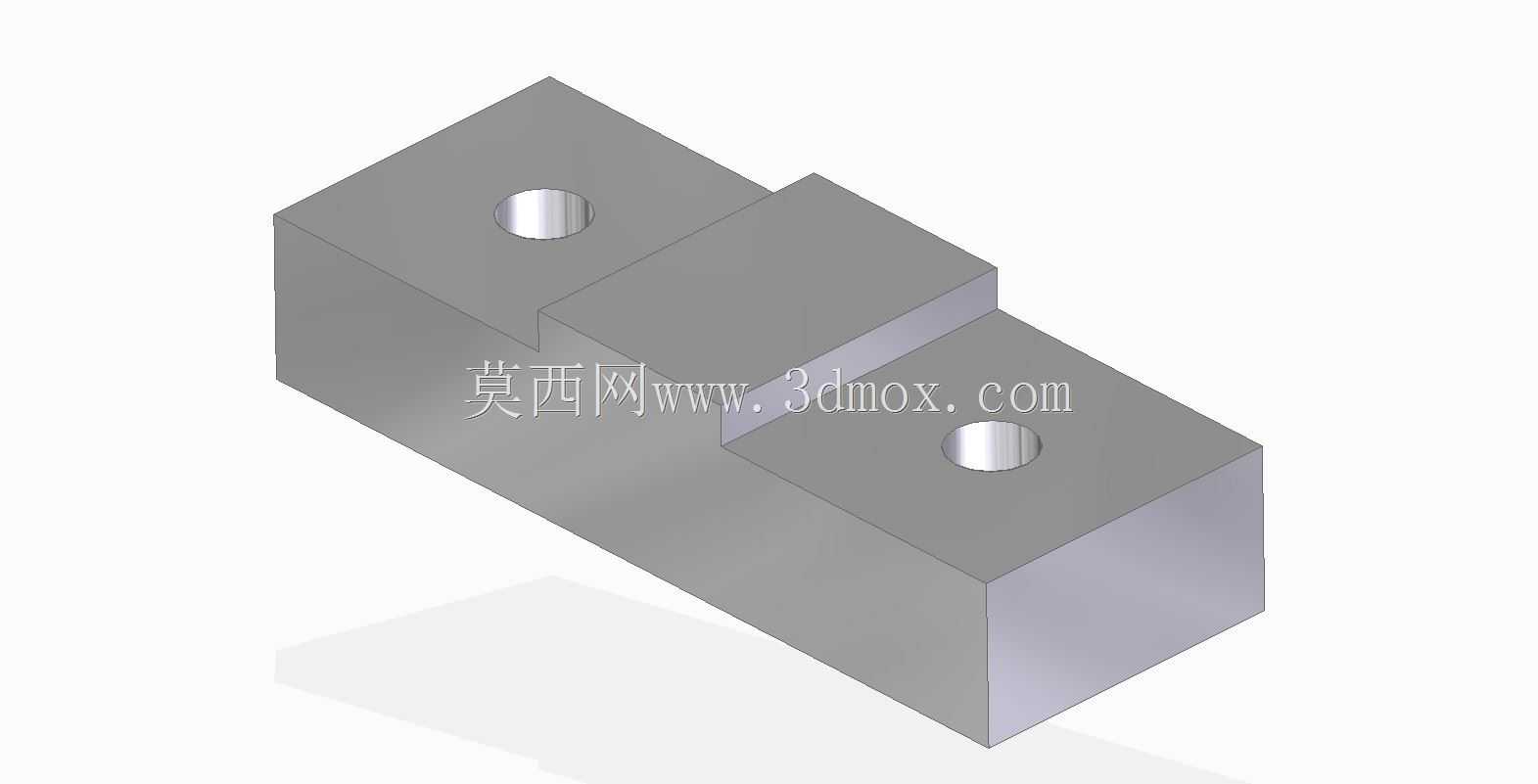

  外形尺寸与安装边界方面,这款绝缘块的整体为矩形阶梯结构,两个沉头安装孔分别布置在高低两个阶梯平面的中心位置,孔位采用沉孔设计,装配时固定螺丝的头部可以完全沉入块体内部,不会突出安装平面,避免螺丝头部突出后与相邻的带电部件形成安全距离不足的问题。块体的底部为全平面设计,安装时可以完全贴合金属机架的安装面,不会出现局部悬空的情况,保证螺丝锁紧后块体受力均匀,不会因为局部应力集中出现碎裂。两个安装孔的中心距是这类零件的核心安装尺寸,设计时需要严格匹配对应导电排的安装孔距,公差一般控制在±0.1mm以内,避免装配时出现孔位错位强行锁紧螺丝导致块体开裂的问题。块体的阶梯高度差需要结合所支撑导电部件的厚度来确定,保证装配后导电部件的底面与阶梯台面完全贴合,不会出现悬空翘曲的情况。

  在材质选择的匹配上,这类绝缘块一般会根据使用场景的电压等级、环境温度选择对应的绝缘材料,普通工频低压场景下常用环氧玻纤板机加工或者BMC模压成型,耐温等级可以达到B级以上,满足常规工业设备的温升要求;如果是在高频高压或者有腐蚀性气体的场景下,则会选用聚四氟乙烯或者PEEK材质,不过这类材质的成本相对较高,一般只在特殊工况下选用。设计时还需要注意块体的棱角处理,所有外露的棱边都要做小尺寸的倒角,一方面避免机加工或者模压过程中产生的飞边毛刺影响装配平整度,另一方面也可以减少棱边处的电场集中,降低高压场景下的尖端放电风险。

  实际装配使用中,这类绝缘块的锁紧力矩需要严格控制,因为绝缘材质的刚性相比金属件要差,过大的锁紧力矩会导致块体被压裂,或者沉孔位置出现隐性损伤,长期运行后出现绝缘失效;力矩过小则会导致固定不牢,设备运行受振动时出现松动移位。一般来说M4规格的安装螺丝,锁紧力矩控制在1.2N·m到1.5N·m之间比较合适,既能保证固定可靠,也不会压伤块体。另外在安装面的处理上,与绝缘块贴合的金属机架表面需要保证平整,不能有突出的焊渣、毛刺,避免这些尖锐部位在螺丝锁紧时硌伤绝缘块,形成绝缘隐患。

  很多工程师在做三维建模的时候,容易忽略这类小零件的细节,比如沉孔的深度没有留够,导致螺丝装配后突出安装面;或者阶梯面的过渡处没有做圆角处理,导致模压生产时出现应力集中,零件容易在过渡位置开裂;还有的在标注尺寸的时候没有标注两个安装孔相对于安装基准面的位置度,导致加工出来的零件孔位偏差过大,无法正常装配。这些细节虽然不影响整体的设备方案,但是在实际生产装配和后期运行中,往往就是这些小细节决定了设备的长期运行可靠性。
