内旋器安装定位板结构设计

项目分类:通用机械零部件 发布时间:2022-02-05 ID:539252
  • 内旋器安装定位板结构设计
  • 内旋器安装定位板结构设计
  • 内旋器安装定位板结构设计

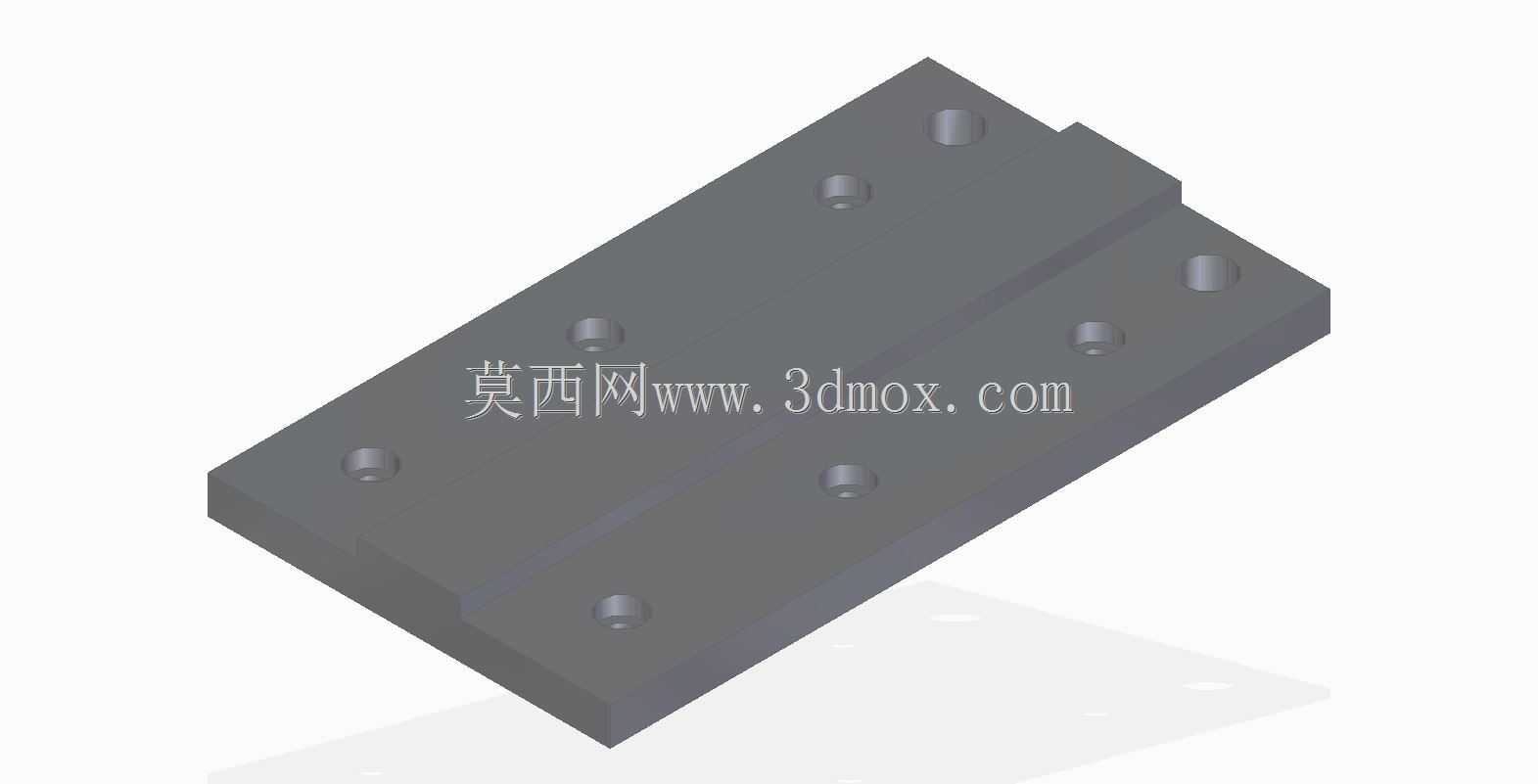

  在流体混合、物料旋分处理类工业设备的内旋机构装配环节,这类板件承担着核心的安装基准与载荷承载作用,是内旋器组件与设备主体机架连接的关键过渡零件。日常设备运行过程中,内旋器工作产生的径向振动、轴向窜动都会直接传递到该板件上,因此设计阶段首先要保证板件的平面度公差,安装贴合面的平面度需控制在0.05mm以内,避免装配后出现应力集中导致的连接松动。从结构上看,板体采用整体式矩形切边设计,一侧的台阶结构是为了避让设备内部相邻的管路排布,同时也能在安装时起到快速定位的作用,工人装配时无需反复调整对位,将台阶面靠紧机架对应的限位边即可完成初步定位,大幅提升装配效率。板面上分布的多个沉孔是用于内六角圆柱头螺钉的安装,沉孔的深度经过精确计算,

  保证螺钉锁紧后头部完全没入板件平面以下,不会突出表面干涉内旋器的转动部件,每个沉孔的位置度公差控制在φ0.1mm,确保和内旋器底座、机架上的安装孔完全同轴,避免强行锁附导致的螺钉剪切断裂。板件的厚度选取结合了内旋器的工作载荷与设备内部的安装空间,过厚会挤占内部流道的有效通径,影响物料通过效率,过薄则会在长期振动下出现板件变形,导致内旋器的转动轴出现偏摆,进而加剧密封件的磨损,缩短设备维护周期。设计时还在板件的非安装面做了轻微的倒角处理,所有锐边都倒R1圆角,一方面是避免装配过程中划伤操作人员,另一方面也能减少应力集中点,提升板件的抗疲劳性能。在实际选型应用时,该板件的安装边界需要和内旋器的底座尺寸完全匹配,

  板件的长宽尺寸比内旋器底座单边大出15mm,预留足够的螺钉安装操作空间,同时板件上的安装孔排布采用对称式设计,既可以适配正装的内旋器组件,也能满足反向安装的布局需求,提升零件的通用适配性。针对不同工况的使用需求,板件的材质可根据输送介质的腐蚀性选择,普通工况下采用45号钢调质处理即可满足强度要求,若用于腐蚀性物料的处理场景,则可更换为304不锈钢材质,表面做钝化处理提升抗腐蚀能力。在三维建模过程中,这类板件的建模需要重点关注沉孔的深度、台阶面的高度差以及各个安装孔的相对位置,建模完成后需要做装配干涉检查,确认螺钉锁紧后不会和周边的转动部件、管路组件发生碰撞,同时也要验证板件安装后,内旋器的转轴中心和设备的流道中心是否重合,

  偏差不能超过0.2mm,否则会导致内旋器工作时出现流场紊乱,影响旋分或者混合的效果。很多新手设计这类安装板时容易忽略沉孔的倒角,导致螺钉装配时无法完全贴紧沉孔端面,出现锁附不牢的问题,还有的会把安装孔的位置度公差放得过大,导致现场装配时孔位错位,需要重新扩孔,既影响装配效率,也会降低板件的结构强度。另外板件的表面粗糙度也有明确要求,安装贴合面的粗糙度要达到Ra1.6,保证和机架、内旋器底座的贴合紧密性,非接触面的粗糙度达到Ra6.3即可,不需要做过高的精度处理,平衡加工成本与使用性能。
