六英寸带孔锥头钢制支撑销轴结构

　　在各类工装夹具、机架连接、重载支撑结构的设计场景中，支撑类销轴是承担载荷传递、部件定位、铰接限位的核心基础零件，本次涉及的六英寸长度支撑钢件，就是针对中等载荷铰接支撑场景开发的专用连接件。从实际应用场景来看，这类支撑钢件常被用在小型设备的机架铰接位、工装夹具的定位支撑端、输送线的侧挡限位组件、小型升降结构的导向支撑段，也可作为可拆卸式护栏的连接销轴、设备检修门的铰接转轴使用，适配需要频繁拆装、同时承受径向载荷与少量轴向窜动的安装位置。

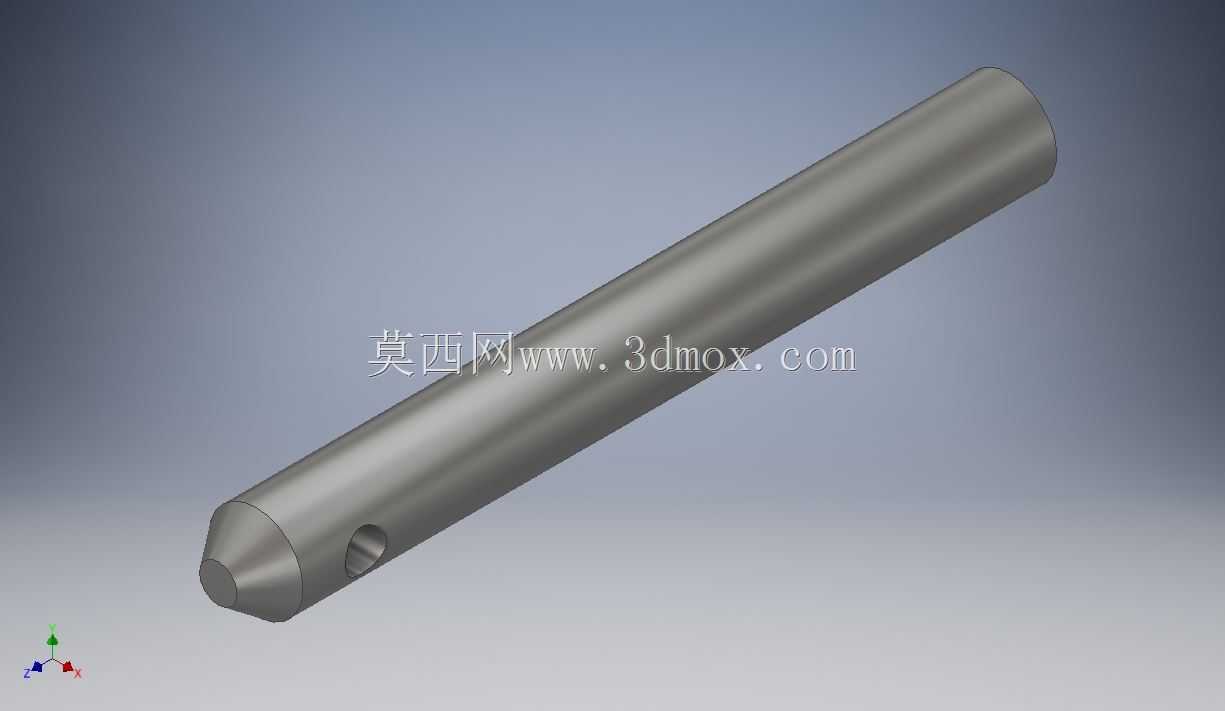

　　从功能特性上看，该支撑钢件主体为等直径圆柱结构，一端加工为锥头导向段，这个锥头结构并非装饰设计，而是为了安装时能够快速对准安装孔，减少装配时的对位调整时间，尤其是在盲孔安装、视线受阻的设备内部装配场景下，锥头的导向作用能够大幅降低装配难度，避免硬敲硬砸导致的安装孔变形、零件表面磕碰损伤。靠近锥头的位置加工有径向通孔，这个孔位是为了安装开口销、卡簧或者锁紧钢丝，实现支撑钢件的轴向限位，防止设备运行过程中因为振动、载荷冲击导致销轴从安装孔中窜出脱落，相比卡簧槽限位的结构，这种通孔配开口销的锁紧方式耐受冲击载荷的能力更强，更适合有振动的工况环境。

　　设计思路上，主体采用等直径圆柱结构是为了保证与安装孔的配合面接触均匀，避免应力集中，圆柱段的直径公差可以根据实际配合需求选择间隙配合或者过渡配合，间隙配合适用于需要转动的铰接场景，过渡配合适用于定位精度要求高、不需要相对转动的支撑场景。锥头的锥角设计参考了常用紧固件的导向锥角参数，既保证导向顺滑，又不会因为锥头过长导致有效配合长度不足，六英寸的总长度是根据常见的安装板叠厚设计的，能够覆盖两块到三块标准厚度安装板的连接需求，预留足够的长度安装锁紧件。径向通孔的位置距离锥头端面的距离经过核算，保证安装开口销后，开口销不会与安装件表面发生摩擦干涉，同时通孔的直径与主体直径的比例控制在合理范围，避免孔位处应力集中导致销轴断裂。

　　外形尺寸与安装边界方面，主体圆柱段的直径统一，安装时需要匹配对应内径的安装孔，安装孔的同轴度公差需要控制在合理范围，避免安装后销轴受附加弯矩。锥头端的最大直径与主体圆柱直径一致，不会出现台阶卡滞的问题，径向通孔的轴线与销轴主体轴线垂直，保证锁紧件安装后受力均匀。安装时需要注意，锥头端作为插入端先对准安装孔，平稳推入直到通孔露出安装件外侧，再穿入开口销并掰开开口销的尾部实现锁紧，拆卸时只需要取出开口销，从平端敲击即可将销轴打出，维护拆装十分便捷。这类支撑钢件一般采用中碳钢加工后做调质处理，表面做防锈处理，兼顾强度与韧性，能够承受中等径向载荷，不易出现弯曲变形，适合在通用工业设备、工装治具、小型机械结构中作为标准支撑连接件使用，设计时可以直接根据安装孔的尺寸、所需支撑长度选型，不需要额外做复杂的结构修改，能够缩短结构设计的周期，减少非标零件的加工成本。
