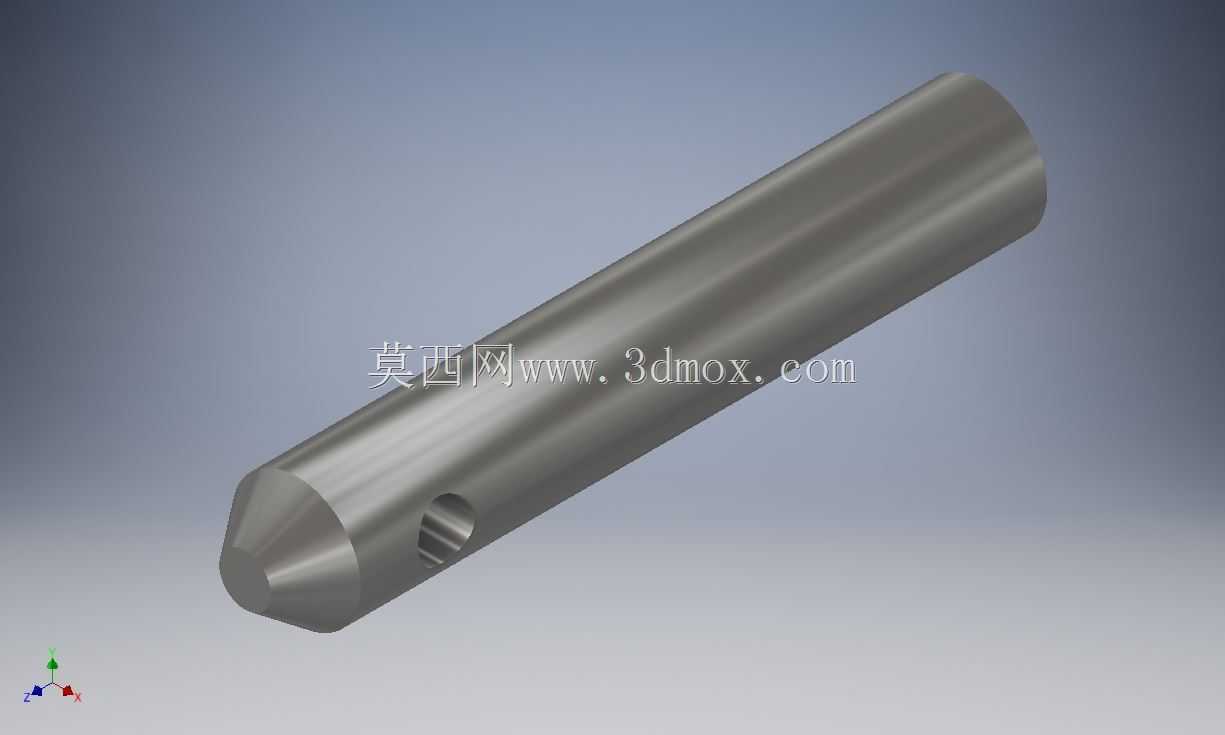

带锥头侧孔圆柱支撑钢销轴构件

　　在各类工装夹具、输送线机架、小型设备铰接点位的搭建场景里，这类带锥头侧孔的圆柱支撑钢件是出镜率极高的基础连接件，很多刚入行的结构设计人员容易把它和普通圆柱销混为一谈，实际二者的受力场景和安装逻辑存在本质区别。普通圆柱销多靠过盈配合实现定位，不承担持续的径向载荷与剪切力，而这类支撑钢件本身要作为受力支撑段使用，主体圆柱段的直径公差多取h7等级，既保证穿入对应安装孔后不会出现旷量，又不会因为过盈量太大导致拆装困难，端部加工成锥头结构，并非为了外观规整，而是现场装配时，尤其是高空或者视线受阻的安装点位，锥头可以起到导向导入的作用，不需要反复调整孔位对齐度，就能快速把构件穿入多层叠合的安装板孔内，大幅降低现场装配的调整时长。

　　从结构设计的细节来看，靠近锥头端的侧孔是整个构件的核心功能结构，这个孔并非用于穿装螺栓实现刚性锁死，多数场景下是用来穿装开口销或者细钢丝，实现构件的轴向限位——因为这类支撑钢件很多时候是作为铰接轴使用，穿入安装位后，两端如果采用卡簧限位，在设备长期振动的工况下，卡簧容易出现脱落失效的问题，而侧孔穿入开口销后，开口销的两个支脚掰开贴在安装板外侧，就能完全限制支撑钢件的轴向窜动，哪怕设备长期承受交变载荷、出现一定的振动松动，支撑钢件也不会从安装孔内滑脱，避免设备出现铰接点位脱开的故障。

　　设计这类构件的时候，主体圆柱段的长度需要严格匹配安装位的叠层厚度，不能随意留长余量：如果圆柱段超出安装板外侧的长度过长，不仅会占用额外的设备外围空间，还容易在设备运行过程中剐蹭周边的管线或者操作人员的工装，造成不必要的安全隐患；如果长度过短，侧孔的位置就会陷入安装板内部，后续拆装的时候根本没办法操作开口销的穿装和拆卸，会大幅提升后期维护的难度。主体圆柱面的粗糙度一般控制在Ra1.6即可，不需要做过高的镜面加工，毕竟它的主要作用是支撑和铰接，不是作为高速旋转的轴类零件使用，过高的加工精度只会徒增加工成本，没有实际的工程意义。

　　从实际应用的工况来看，这类支撑钢件常被用在小型输送线的侧边挡板铰接位、工装夹具的快速压头支撑位、小型设备的检修门转轴位，甚至一些户外小型设施的铰接点位也会用到。因为本身是钢制构件，表面做简单的发黑或者镀锌处理就能满足常规工况的防锈需求，不需要做不锈钢材质的特殊定制，除非是在潮湿或者有腐蚀介质的车间场景，才会调整材质为304不锈钢，但对应的加工成本会提升一倍左右，常规工况下普通45号钢调质处理就完全能满足剪切强度要求。

　　很多设计人员在建模的时候容易忽略锥头的角度参数，实际工程里这个锥头的角度多取15度到20度之间，角度太小导向效果差，装配的时候还是容易卡滞在安装孔的倒角位置；角度太大则会导致锥头段的长度过长，挤占主体有效支撑段的长度，反而降低构件的整体承载能力。侧孔的位置也需要严格控制，距离锥头端面的距离要匹配外侧安装板的厚度，保证支撑钢件穿装到位后，侧孔刚好完全露出在安装板外侧，既不会离安装板太近导致开口销没法掰开，也不会离得太远导致支撑钢件存在轴向窜动的间隙。另外侧孔的直径一般取主体圆柱直径的四分之一左右，孔径太小的话穿装的开口销强度不够，受冲击的时候容易剪断；孔径太大则会削弱主体圆柱段的截面强度，导致支撑钢件在受剪切力的时候从侧孔位置出现断裂。

　　在做三维建模的时候，还要注意构件的边缘倒角处理，除了锥头的导向结构，主体圆柱段的另一端也要做小尺寸的倒角，避免装配的时候锋利的边缘刮伤安装孔的内壁，破坏安装孔的公差精度。侧孔的边缘也要做微小的倒角，去除钻孔产生的毛刺，避免穿装开口销的时候毛刺卡滞，或者划伤操作人员的手部。这类构件虽然结构简单，但是作为设备里的基础受力零件，每一处尺寸细节都对应着实际装配和使用的需求，没有多余的装饰性结构，所有的几何特征都是为了提升装配效率、保证运行可靠性、降低维护难度而设计的。
