铅管管路系统原理设计图纸

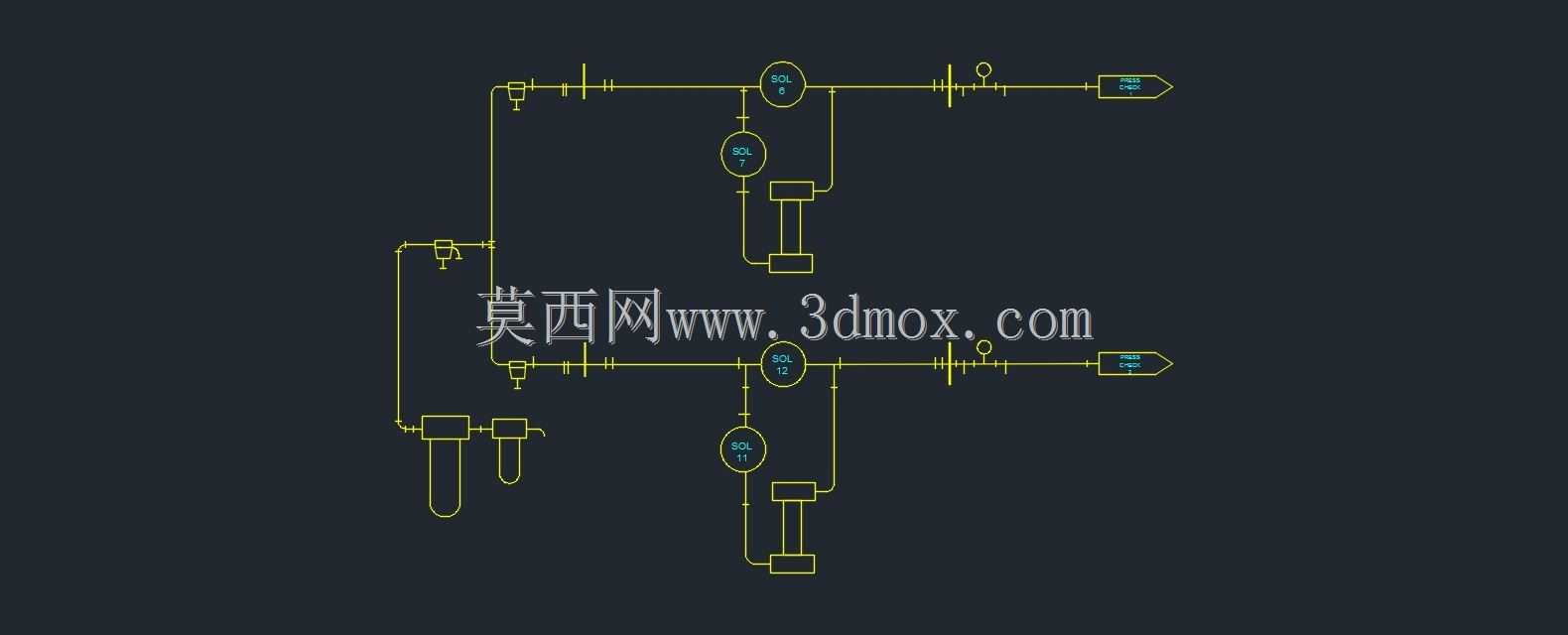

　　这套铅管原理设计方案，主要面向有防腐蚀流体输送需求的工业生产场景，在化工试剂输送、特种介质传输、实验室特殊管路布设等工况中，铅质管路凭借自身优异的耐蚀特性，能够稳定输送多数常规金属管路无法适配的腐蚀性介质，避免管路过早出现腐蚀穿孔、介质泄漏等生产隐患。从实际使用角度出发，整套管路的原理设计围绕双回路并行输送的逻辑搭建，两条独立输送支路可实现同介质分流量输送，也可适配两种不同特性介质的独立传输需求，每条支路都配置了独立的流量调节单元、压力检测节点与通断控制模块，运维人员可通过管路上的检测点位快速判断支路运行状态，在单支路出现故障时可单独切断对应回路开展检修，无需全线停机影响整体生产节奏。设计过程中优先考虑了管路的阻力平衡，

　　所有弯头位置均采用圆弧过渡结构，避免直角弯折造成的介质流动阻力激增，减少输送过程中的压力损耗，同时在管路的高低点位分别设置了排气与排液接口，设备初次投用启动时可通过高点排气口排尽管路内积存的空气，避免气阻造成的流量不稳、输送效率下降问题，设备长期停机维护时可通过低点排液口彻底排尽管路内残留的介质，避免残留介质长期积存腐蚀管壁，也防止低温环境下残留介质冻结胀裂管路。从安装边界来看，整套管路采用模块化的布设逻辑，横向主管路保持统一的安装高度，竖向支管根据配套设备的接口位置调整延伸长度，所有控制阀门、检测元件的安装位置都预留了足够的操作空间，日常操作时无需额外搭设辅助工装即可完成阀门启闭、参数读取等操作，

　　管路与周边配套设备的安全间距符合工业管路布设的通用规范，既不会因为间距过大造成不必要的空间浪费，也不会因为间距过小导致后期检修操作空间不足。管路上配置的过滤单元能够在介质输送过程中拦截介质内裹挟的固体杂质，避免杂质进入后端精密设备造成流道堵塞、部件磨损，过滤单元采用可拆卸的结构设计，日常清理滤芯时无需拆解整段管路，仅需打开过滤端的快拆结构即可完成滤芯更换与杂质清理，大幅降低日常运维的工作量。整套原理设计充分考虑了铅管材质的加工特性，所有连接节点的位置都预留了足够的焊接操作空间，适配铅管传统的焊接连接工艺，避免现场安装时因为操作空间不足导致焊接质量缺陷，同时管路的固定支架布设位置经过受力核算，每段管路的支撑点间距匹配铅管的刚性特性，

　　避免长期使用过程中管路因为自重出现下垂变形、接口开裂等问题。在功能拓展层面，管路上预留了多个备用接口，后期如果需要新增支路、加装检测仪表或者调整输送路径，可直接通过预留接口完成改造，无需对现有主管路进行大规模切割改动，降低后期产线调整的改造成本。双回路的设计还可实现备用冗余功能，当其中一条回路需要定期维护或者出现突发故障时，可通过阀门切换将介质输送切换至另一回路，保障生产过程的连续性，减少非计划停机带来的生产损失。整套原理逻辑清晰，各个功能模块的作用明确，没有冗余的管路走向与多余的功能部件，既能够满足稳定输送介质的核心需求，也兼顾了后期运维、改造拓展的实际使用需求，能够为铅管管路的实际安装布设、生产组装提供明确的原理指导，避免现场施工出现管路走向错误、部件安装位置偏差等问题。
