长条形直线导向顶轨结构设计

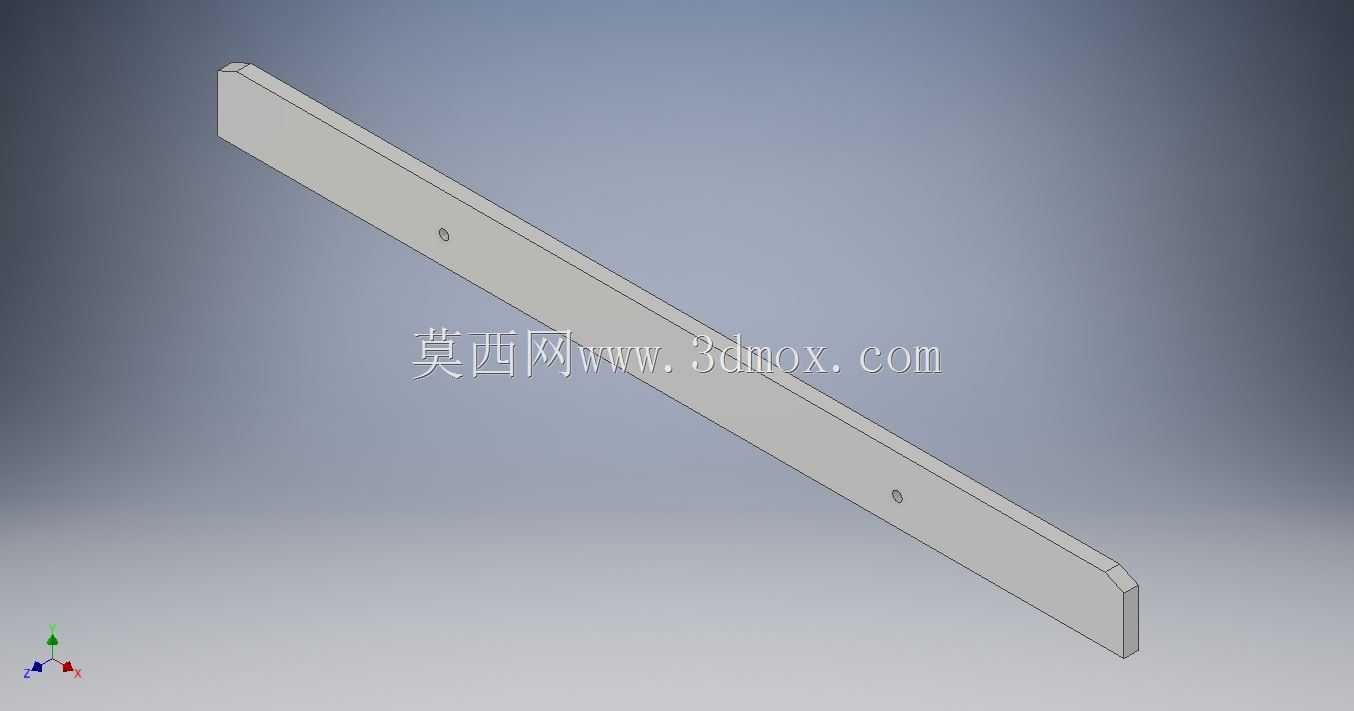

　　在各类需要实现直线往复运动导向、承载滑动载荷的机械设备中，这类长条形顶轨是非常常见的基础支撑构件，日常在自动化输送线的顶升定位工位、机床的辅助导向模组、工装夹具的滑动限位结构里都能见到它的身影，它的核心作用是为配套的滑动部件提供稳定的运行轨道，约束运动副的多余自由度，保证滑动过程的直线度与承载稳定性，避免运动过程中出现偏摆、卡滞的问题。从结构设计来看，这款顶轨采用了等截面长条形主体设计，整体截面做了规整的直角过渡处理，两端做了小角度的倒角修型，一方面是避免安装过程中尖锐棱边划伤操作人员，另一方面也能在装配对接时起到导向引入的作用，降低装配对位的难度。轨身沿长度方向设置了两处安装定位孔，孔位的排布是结合整体受力分布做的优化，

　　两个孔分别靠近轨身长度方向的受力集中区域，安装时通过紧固件穿过孔位将顶轨固定在设备基座上，能够保证轨身固定后不会因为长期受滑动载荷出现松动、移位的问题，孔位的沉头设计也能保证紧固件安装后顶面与轨身表面齐平，不会突出轨面干涉滑动部件的正常运行。设计这类顶轨的时候，首先要明确的是配套滑动副的运行行程与额定载荷，先确定顶轨的总长度，要保证滑动部件在全行程运行过程中，两端都不会出现脱轨的情况，预留足够的安全搭接量，同时轨身的截面厚度要根据承载的侧向压力与垂直载荷做校核，避免长期受载后出现弯曲变形，影响导向精度。轨身的工作表面需要做相应的表面处理，提升表面硬度与耐磨性能，降低长期滑动摩擦带来的磨损量，延长构件的使用寿命，

　　毕竟这类导向构件的磨损会直接影响设备的运行精度，磨损超差后会导致滑动间隙变大，运动精度下降。从安装边界来看，这款顶轨的安装基面需要保证足够的平面度，基面的平面度误差会直接复映到顶轨的安装精度上，如果基面存在翘曲、凹凸不平的问题，紧固后顶轨会出现变形，直接导致滑动阻力变大，甚至出现卡滞的情况，所以安装前需要对基座的安装面做找平处理，紧固螺栓的时候要按照对角顺序逐步拧紧，避免单侧受力导致轨身偏移。在实际应用场景中，这类顶轨往往不是单独使用的，多数情况下会成对平行布置，共同为滑动平台提供双侧导向支撑，这时候就需要保证两根顶轨安装后的平行度误差控制在允许范围内，否则滑动部件运行时会出现别劲的问题，加剧导轨的磨损，也会增大驱动部件的负载。

　　不同于重载滚动导轨，这类顶轨更多适用于中低载荷、中等运行速度的工况，结构简单可靠，加工成本低，维护也比较方便，不需要复杂的润滑回路设计，定期在工作表面涂抹润滑脂就能满足长期使用的需求。在建模过程中，这类长条形构件要重点控制截面的一致性，沿长度方向的截面轮廓不能出现锥度、扭曲的问题，安装孔的位置度要严格按照设计公差要求设定，因为孔位的偏差会直接导致现场安装时无法对位，需要二次修配，影响装配效率。另外轨身的棱边倒角尺寸要统一，不能出现大小不一的情况，虽然倒角属于工艺结构，但统一的工艺结构也能体现设计的严谨性，同时在加工时也便于走刀编程，减少加工换刀的次数。对于这类导向构件，设计时还要考虑磨损后的补偿空间吗？其实这类固定式顶轨本身没有间隙调整结构，所以在选材和表面处理上就要提前考虑耐磨性能，选用合适的基材配合表面淬火或者硬质氧化处理，让工作表面的硬度达到使用要求，降低磨损速率，保证设备在一个大修周期内不会因为导轨磨损导致精度超差。在一些顶升工位的应用里，顶轨除了起到导向作用，还会承担一部分顶升过程中的侧向承载，抵消顶升动作带来的侧向力，保证顶升动作的垂直精度，这时候轨身与滑动块的配合间隙就要控制在合理范围，间隙过大会导致顶升偏斜，间隙过小则会增大摩擦阻力，所以设计时配合公差的选取要结合实际工况的精度要求、加工能力来综合确定，不能盲目追求过高的精度导致加工成本不必要的上升。
