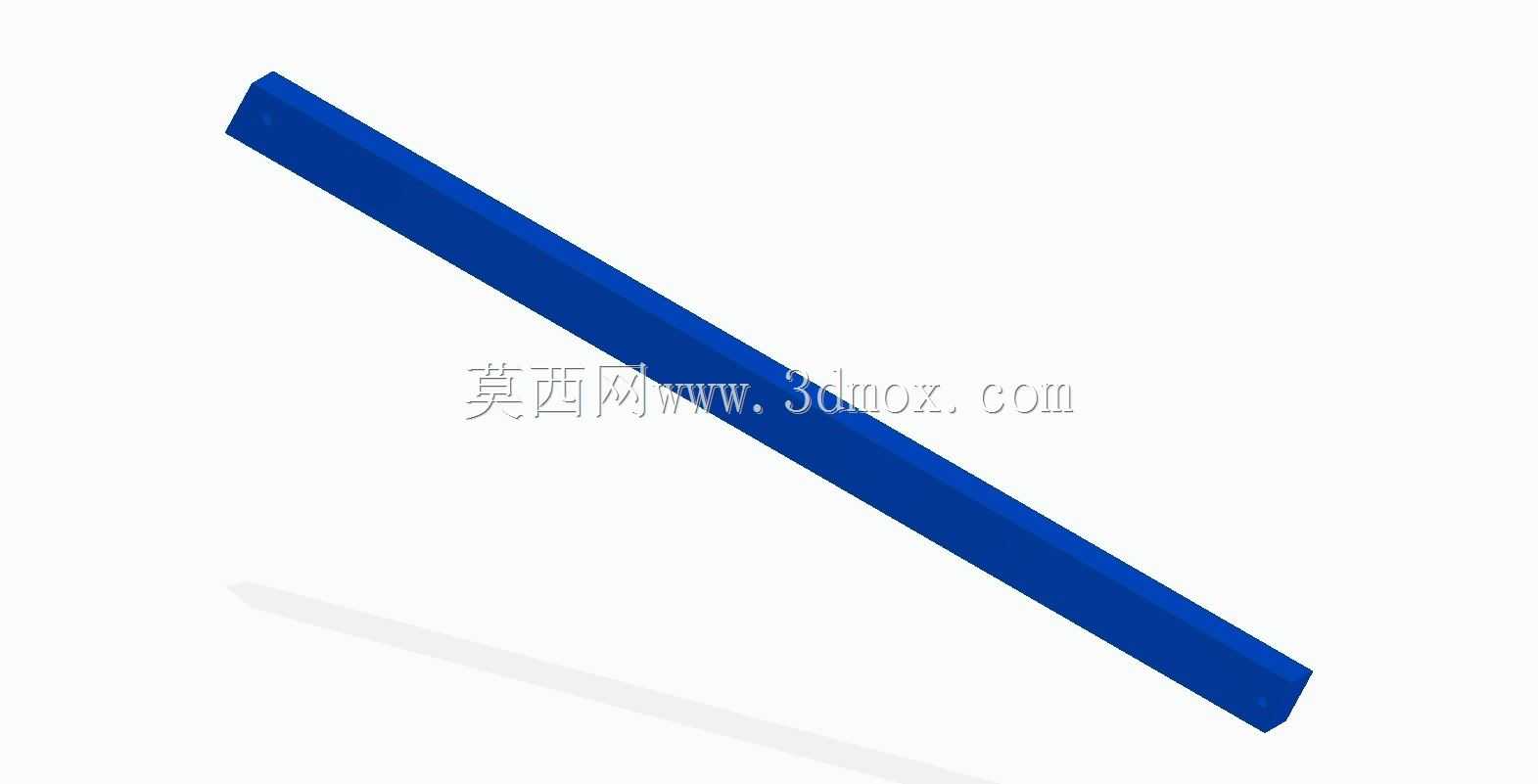

工业设备斜向支撑长条结构件

　　在各类工业装配场景里，这类斜向长条支撑构件的应用覆盖范围极广，从自动化生产线的侧边辅助支撑，到小型专用设备的内部框架加固，再到检测工装的定位承托结构，都能看到这类构件的身影。很多一线结构设计人员在做设备框架排布时，经常会遇到垂直立柱与横向横梁之间的受力空缺问题，单纯靠角码连接往往无法承受长期交变载荷带来的形变，这时候这类斜向布置的长条支撑就成了补强结构刚性的核心选择。

　　从实际使用功能来看，这类构件主要承担两个方向的受力传递，一方面是将上部结构的垂直载荷斜向传导到主框架的承重梁上，分散连接节点的应力集中点，避免长期运行过程中连接螺丝出现剪切断裂；另一方面是抵消设备运行时产生的横向振动力，尤其是在带有往复运动机构的设备里，横向振动会让框架连接位置出现微幅位移，时间久了就会引发紧固件松动，加装这类斜向支撑后，能把整个框架的三角形稳定结构补全，大幅提升整体结构的抗振性能。

　　设计这类构件的时候，首先要考虑的是安装边界的适配性，构件的整体长度需要根据两个安装点位的中心距来确定，两端的安装端面要做适配处理，保证和对接的安装面完全贴合，不能出现安装间隙，否则受力时会产生额外的冲击载荷。构件的截面选择经过了多轮受力校核，采用等截面长条结构，既保证了沿长度方向的抗弯模量一致，也避免了变截面位置出现应力集中的问题，表面做了均匀的涂装处理，不仅能提升构件的防锈耐腐蚀能力，也能在装配时快速识别构件的安装方向，减少现场装配的出错概率。

　　在实际安装过程中，这类构件的布置角度通常在30度到60度之间，角度过小会导致支撑的垂直承重能力下降，角度过大则无法有效抵消横向振动，本次设计的构件长度适配常规小型设备的框架跨距，两端不需要额外做焊接处理，直接通过标准紧固件就能完成固定，后期维护更换时不需要动用焊接设备，拆装效率更高。很多设计新手在做这类支撑结构时，容易忽略构件自身的重量对整体框架的影响，本次设计在保证结构强度的前提下，尽可能优化了截面的材料分布，在受力较小的区域做了合理的减重处理，不会给主框架增加额外的负重。

　　从应用场景的适配性来看，这类支撑构件不仅能用在固定式工业设备上，在一些可移动的小型工装架、检测台架上也能使用，因为其自身结构规整，没有突出的尖锐棱角，移动过程中不会剐蹭操作人员或者周边管线，长条状的外形也方便存储和运输，批量备货时不会占用过多的仓储空间。在做三维建模的时候，构件的每个安装孔位都和标准紧固件的尺寸做了匹配，装配时不会出现孔位错位的问题，沿长度方向的直线度公差控制在合理范围内，安装后不会出现别劲的情况，保证受力能够均匀传递到整个构件上，不会出现局部受力过大导致的弯折变形。
