带凸缘绝缘衬套结构三维设计

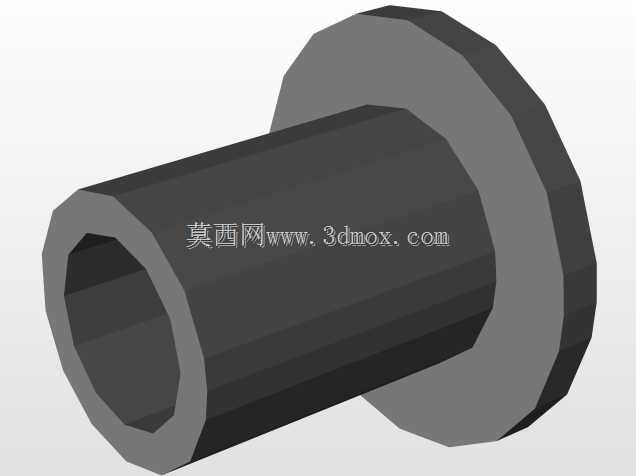

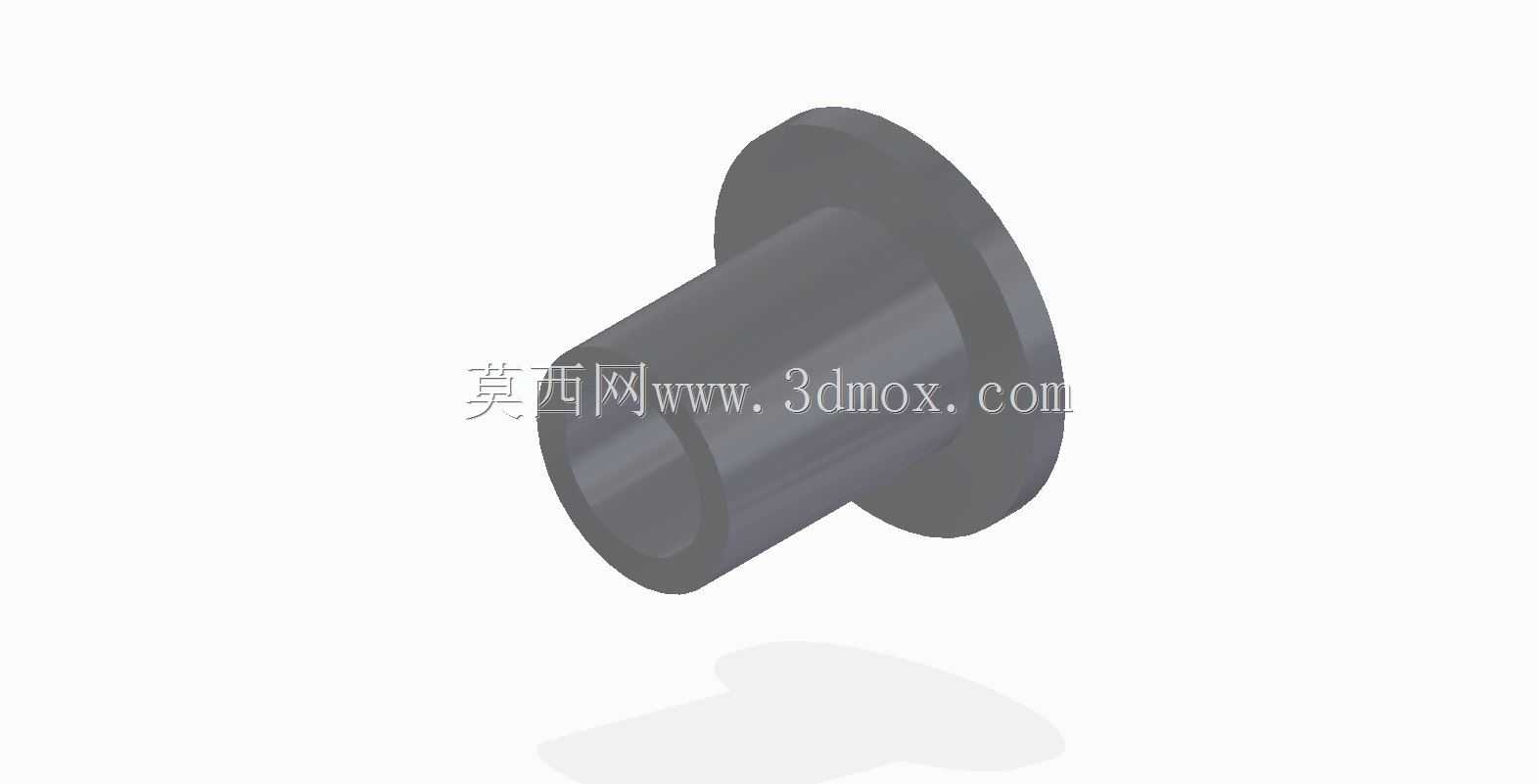

　　在低压电气控制柜、机电一体化设备的走线与穿板安装场景里，这类带凸缘的绝缘衬套是很容易被忽略但直接影响设备绝缘可靠性的小零件，很多刚入行的结构工程师在做穿板结构时，往往只考虑开孔尺寸是否能穿过线缆或金属杆件，忽略了金属板件锐边对绝缘层的割损，以及带电部件与金属机架之间的爬电距离要求，这类绝缘衬套的设计恰恰是为了解决这两个现场装配里的高频问题。从结构上看，这个零件采用一端带圆形凸缘、主体为空心圆柱的构型，凸缘的外径大于圆柱段外径，装配时圆柱段穿过安装板的预制开孔，凸缘端面贴合在安装板表面，既可以轴向限位，避免衬套从开孔另一侧滑脱，也能覆盖开孔周边的金属锐边，防止穿入的线缆、导电杆件在设备运行振动过程中被板边割破绝缘层造成短路或漏电。

　　空心内孔的尺寸设计需要匹配穿过件的外径，预留合理的装配间隙，既不能间隙过大导致穿过件晃动磨损，也不能间隙过小造成装配困难，同时内孔的内壁要做足够的光滑度处理，避免穿线时刮伤线缆外皮。凸缘的厚度设计需要兼顾抗挤压能力和安装空间，过薄的凸缘在装配压紧时容易出现开裂，尤其是采用硬质绝缘材料注塑成型的零件，壁厚突变位置如果没有做圆角过渡，在低温环境或者长期受挤压的工况下很容易出现应力开裂，所以在建模阶段就要在凸缘和圆柱段的衔接位置设计足够的过渡圆角，分散应力集中点。圆柱段的长度需要匹配安装板的板厚，一般要比板厚长出0.5到1毫米，装配后圆柱段端面略微高出安装板另一侧，保证穿过件全程不与金属板件接触，同时也能提升爬电距离，

　　满足电气安全规范里的绝缘间隙要求。这类零件的材料一般选用绝缘性能稳定、机械强度适中的工程塑料，在不同的使用场景下对材料的耐温、耐油性能也有不同要求，比如在有切削液、润滑油飞溅的机床设备内部使用的衬套，需要选用耐油腐蚀的绝缘材料，在靠近发热元件的位置使用的衬套，则需要选用耐温等级更高的材料，避免长期受热出现变形软化，失去绝缘和限位作用。在实际选型和建模过程中，首先要确认安装板的开孔直径，圆柱段的外径要比开孔直径小0.1到0.2毫米，保证可以顺利压入开孔，同时不会出现松旷晃动，凸缘的外径一般比开孔直径大3到5毫米，保证足够的搭接面积，覆盖开孔周边的毛刺和锐边。很多现场装配出现的绝缘失效问题，本质上都是衬套尺寸和安装孔不匹配导致的，

　　比如圆柱段过短，安装后衬套缩在开孔里，线缆还是会和金属板边接触，或者凸缘过小，无法完全覆盖开孔边缘的毛刺，设备运行一段时间后线缆被毛刺割破，造成接地故障。另外这类衬套的空心结构也可以作为金属销轴的绝缘隔套使用，在一些需要避免销轴和安装支架之间形成导电通路的结构里，把衬套套在销轴外侧，穿入支架的安装孔，凸缘隔在销轴端头和支架表面之间，既可以起到耐磨衬套的作用，也能阻断电流通路，避免不同电位的金属部件之间形成电化学腐蚀，或者意外带电造成安全隐患。在三维建模过程中，要重点关注几个关键尺寸的公差匹配：圆柱段外径和安装孔的配合公差，内孔直径和穿过件的配合公差，凸缘端面的平面度，以及衔接位置的圆角半径，这些参数直接影响零件的装配可行性和使用寿命。不要小看这类小零件的设计，很多设备的电气安全隐患都出在这类容易被忽视的细节上，合理的衬套结构设计，不需要额外增加多少成本，就能大幅提升设备的绝缘可靠性，减少后期运维过程中出现的漏电、短路故障。在做装配验证的时候，要模拟实际工况下的振动、温度变化情况，检查衬套是否会出现移位、开裂，内孔穿过的线缆是否存在被挤压、磨损的风险，凸缘和安装板的贴合面是否平整，有没有出现翘边导致杂物进入缝隙的情况。对于需要经常拆装穿过件的场景，衬套的内孔还要考虑一定的耐磨性能，避免多次插拔后内孔磨损变大，出现松旷或者绝缘间隙不足的问题。
