机械传动用环形轴承限位固定构件

　　在各类旋转传动设备的装配环节中，轴承的轴向定位可靠性直接决定了整套传动系统的运行精度与服役寿命，这类环形固定构件正是为解决轴承轴向窜动问题设计的核心配套零件。从实际应用场景来看，不管是普通输送机的辊筒传动端、机床主轴的轴承装配位，还是中小型减速机的输入输出轴支撑处，都能见到这类零件的身影，它不需要承担径向载荷，核心作用是抵紧轴承内圈或外圈的端面，抵消轴系运转过程中产生的轴向冲击力，避免轴承在轴承座孔内或者轴段上出现移位，进而防止传动卡滞、轴承偏磨等常见故障。

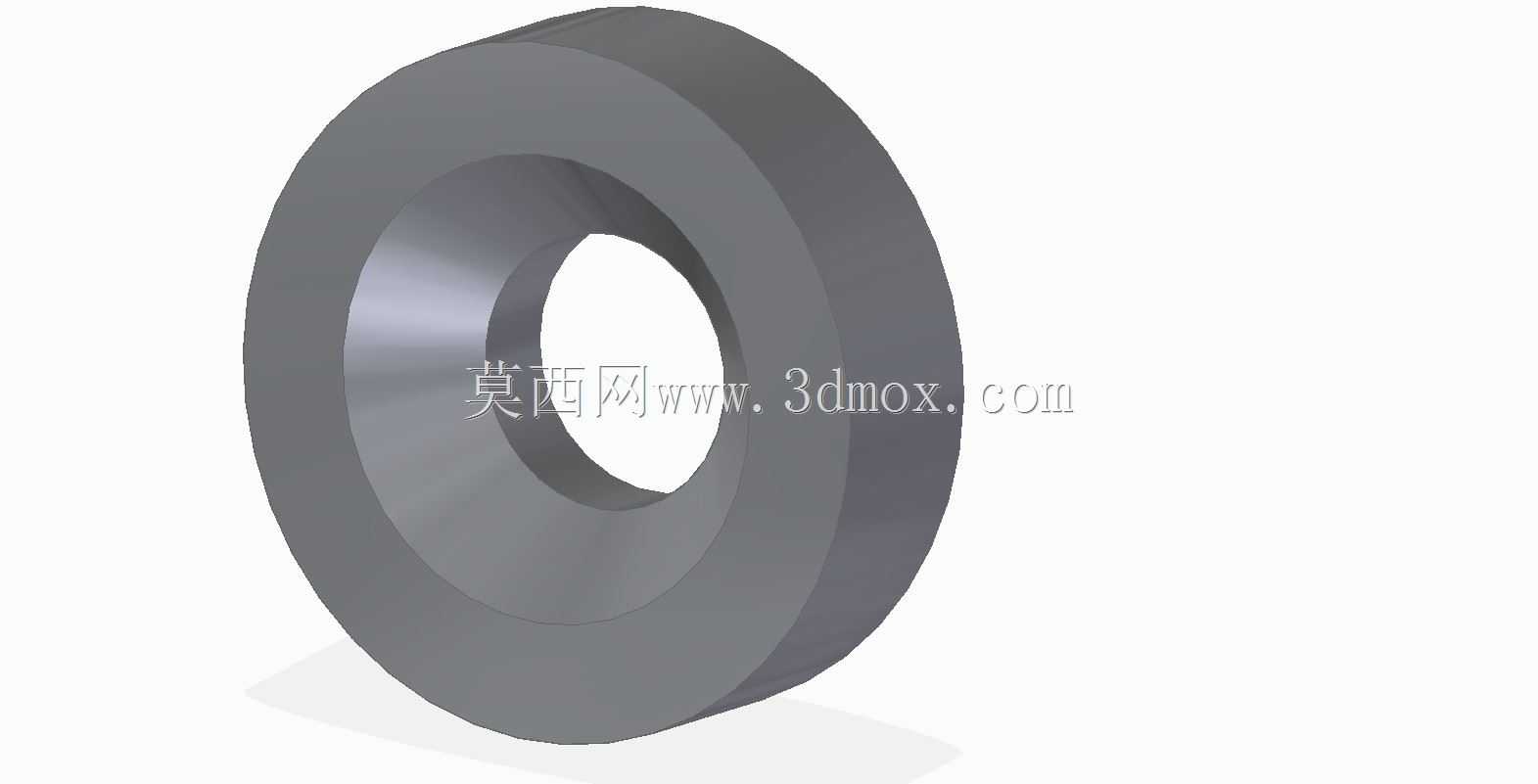

　　从设计思路层面讲，这类构件的结构完全围绕安装便捷性与定位可靠性展开，整体采用等厚环形结构，没有多余的异形特征，加工时仅需要完成内外圆车削、两端面平磨即可达到精度要求，量产时的工艺成本极低。内孔尺寸需要匹配对应安装轴的轴径公差，通常采用间隙配合的公差带，既可以轻松套入轴段，又不会因为间隙过大导致定位时出现偏斜；外圆尺寸则需要适配轴承座的内孔台阶尺寸，保证安装后外圆不会与座孔内壁发生干涉，同时端面能够完全贴合轴承的套圈端面，避免局部接触导致的压痕或者应力集中。厚度尺寸的设计需要结合轴承的轴向窜动间隙要求确定，既要保证抵紧后轴承的预紧量处于合理区间，又不能因为厚度过大导致轴承预紧过度，引发运转温升过高、润滑脂快速失效的问题。

　　实际选型装配时，需要先明确安装边界：轴上对应的安装槽位或者轴肩的距离要与构件厚度匹配，若采用轴端挡圈配合这类固定件的结构，需要预留挡圈的安装空间；若采用座孔台阶定位的结构，要确认构件外圆与台阶孔的同轴度公差在0.02mm以内，避免安装后出现端面跳动。构件的两个平行端面有严格的平面度要求，通常平面度公差控制在0.01mm以内，端面与内孔轴线的垂直度公差不超过0.015mm，这样在锁紧固定时，才能保证轴承套圈受力均匀，不会因为端面倾斜导致轴承滚动体受力不均，提前出现点蚀失效。

　　从功能特性来看，这类环形固定件相比其他轴向定位结构有明显优势，它不需要在轴上加工螺纹或者复杂的卡槽，对轴的强度削弱极小，尤其适合中小直径的传动轴系使用；安装时不需要特殊工具，直接套入轴段抵紧轴承端面后，配合轴端锁紧件或者座孔端盖即可完成固定，后期维护拆卸也十分方便，只需要拆开端盖或者锁紧件就能直接取出，不会对轴或者轴承造成拆卸损伤。在一些有轻度腐蚀的工况下，这类零件还可以通过表面发黑、镀锌处理提升防锈能力，适应潮湿、多粉尘的车间作业环境，不需要额外增加密封防护结构就能满足使用要求。

　　很多刚入行的结构设计人员容易忽略这类固定件的尺寸校核，往往直接按照轴承样本的安装尺寸随意选取厚度，实际装配时经常出现要么抵紧过度导致轴承转动卡滞，要么间隙过大无法起到轴向定位作用的问题。正确的设计流程应该是先测算轴系运转时的最大轴向力，确认固定件的端面承压面积满足抗压强度要求，避免长期受轴向冲击后出现端面变形；再结合轴承的允许预紧量，计算固定件的厚度公差，通常厚度的公差带控制在h7级别即可，既保证批量零件的互换性，又不会因为尺寸波动影响定位效果。另外需要注意，这类固定件的内孔边缘与外圆边缘都需要做小尺寸的倒角处理，一方面去除加工毛刺避免安装时划伤轴面或者座孔壁，另一方面倒角可以引导零件顺利套入轴段，避免装配时出现卡滞。在高速传动的轴系中使用时，还需要对固定件做简单的动平衡校核，因为环形零件如果存在壁厚不均的问题，高速旋转时会产生额外的离心振动，影响整套轴系的运转平稳性，这时候只需要在端面上做少量的去重处理就能满足动平衡要求，不需要复杂的工艺调整。
