带斜切端面双孔连接固定块结构设计

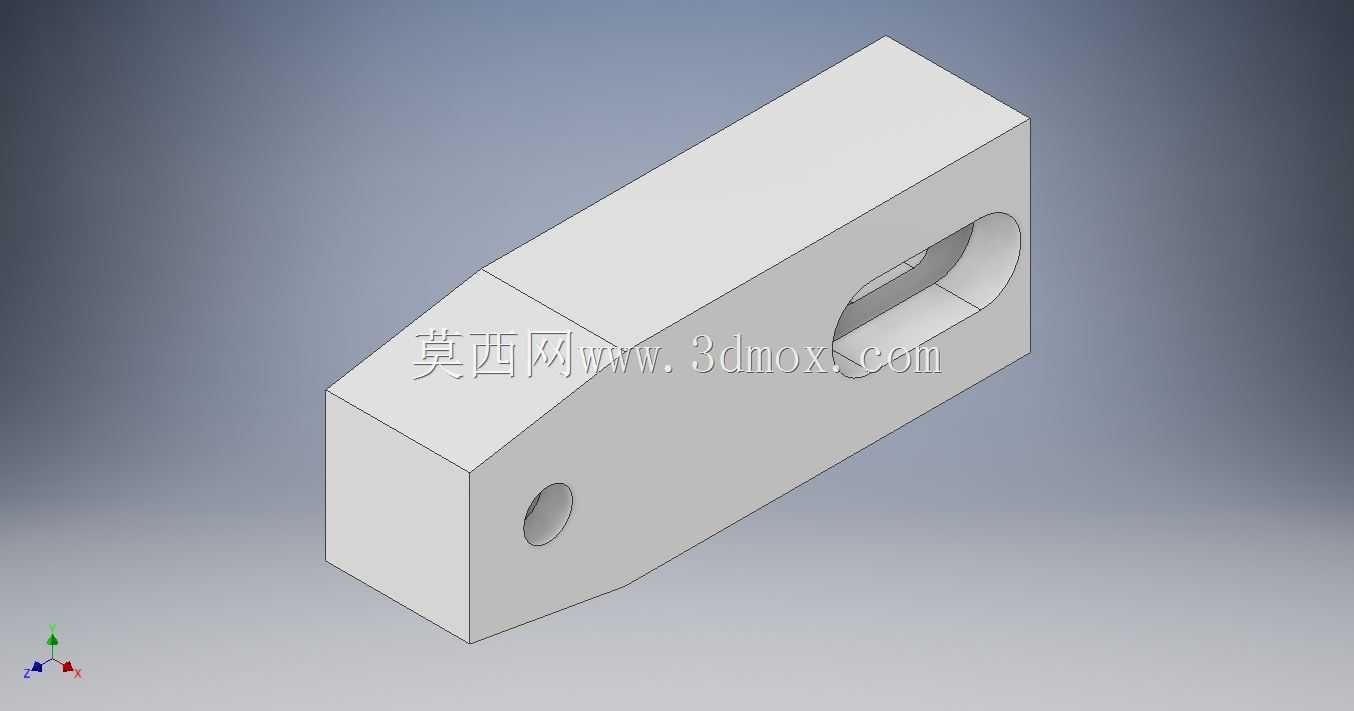

　　在轻载传动链路、小型工装夹具以及非标自动化设备的辅助支撑结构中，这类带斜切端面的块状连接件是十分常见的结构件，主要承担相邻部件之间的载荷传递、位置固定以及铰接限位作用，很多时候会作为连杆机构的端部连接座，或是工装台面上的可调式支撑挡块使用，相比标准型材切割的连接件，这种一体铣削成型的结构件没有拼接缝隙，受力时的形变量更小，长期承受交变载荷也不容易出现连接松动的问题。从结构设计逻辑来看，主体采用长方体基体做斜切处理，并非单纯为了外形规整，更多是为了避让相邻运动部件的运行轨迹——在很多紧凑安装空间里，完整的长方体棱角会和摆臂、传动杆的运动路径产生干涉，将端部斜切45度左右的角度后，既能保留基体足够的结构强度，

　　又能给相邻运动件留出足够的安全间隙，不需要额外增加垫片或者调整安装位置来规避干涉，能有效压缩整套机构的安装空间。基体上设置的两个孔位功能有明确区分，侧面的贯通小孔为销钉安装孔，孔径按照常用的圆柱销公差带加工，主要用于和相邻连杆部件做铰接配合，孔口位置做了微小的倒角处理，既可以去除铣削加工产生的毛刺，也能在装配销钉时起到导向作用，避免硬敲装配导致销钉或者孔壁出现损伤；端部的长圆形通孔为安装固定孔，这种长孔设计允许安装时在一定范围内调整固定位置，补偿机架加工时产生的位置误差，不需要在装配时反复扩孔修正，能大幅提升现场装配的效率，长孔的内壁做了光整处理，螺栓穿过时不会出现卡滞，拧紧后螺栓头部的接触面也能保持足够的压紧力，

　　不会因为孔壁粗糙导致压紧力不足。从安装边界来看，这类连接块的底面为完整的平面，安装时可以完全贴合在安装基准面上，不需要额外加工定位槽就能保证安装的垂直度，斜切端面和相邻部件的接触面也做了平面度处理，当作为挡块使用时，斜切面可以和被支撑工件的斜面完全贴合，接触应力分布更均匀，不会出现局部应力集中导致工件表面压痕或者连接块变形的问题。在实际选型应用时，需要注意两个孔位的中心距参数要和配套的连杆、销钉尺寸匹配，基体的厚度要满足额定载荷下的强度要求，尤其是承受径向载荷时，销孔位置的壁厚要足够，避免长期受力出现孔位开裂的情况；如果是用于有相对转动的铰接场景，销孔位置可以根据使用需求增加衬套，减少基体本身的磨损，延长整个部件的使用寿命，

　　不需要因为孔位磨损就更换整个连接块，降低后期维护的成本。这类结构件在建模时需要重点关注斜切面和两个孔位的位置公差，尤其是销孔的轴线和安装底面的平行度，以及长圆孔的对称度，这些形位公差会直接影响最终的装配精度，如果公差控制不到位，装配后会出现连杆运动卡滞、固定螺栓无法穿入等问题，建模时需要提前标注好对应的公差要求，给后续加工提供明确的依据。
