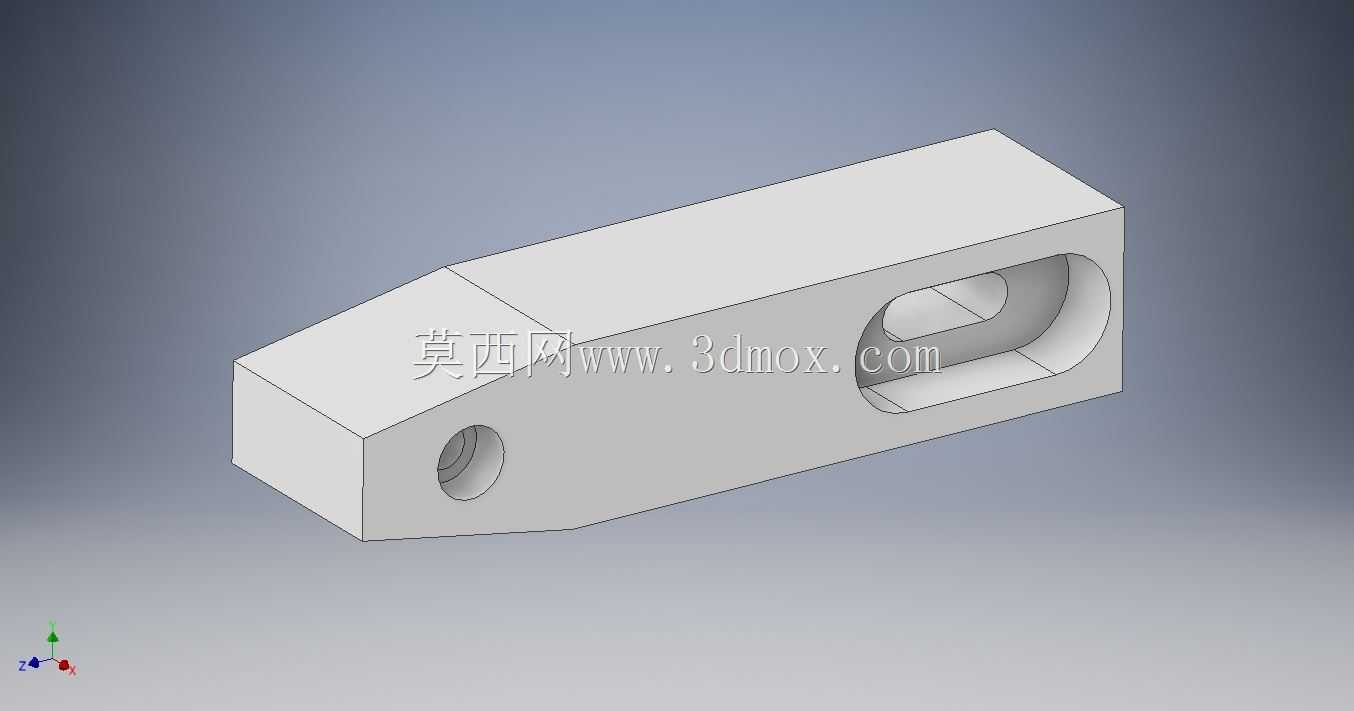

带斜切端侧孔长槽连接锁紧块

　　这类带斜切端、侧孔与长通槽的块状锁紧连接件，在轻工输送线、小型工装夹具、非标自动化设备的可调连接工位应用十分普遍，日常做设备改型、工装搭构时经常会用到这类结构件，它的核心作用是实现两个构件之间的位置可调式刚性连接，同时兼顾快装快拆的需求，不需要额外加工复杂的配合面就能完成装配。从结构设计逻辑来看，主体采用长方体基体做基础，是为了保证安装时的贴合面足够平整，和安装基座的平面接触时能获得稳定的支撑，不会出现安装后偏转翘曲的问题；一端做斜切收头处理，并非单纯的减重设计，更多是为了避让安装位置周边的突出结构，比如相邻的螺栓头、型材的加强筋，避免装配时出现干涉，同时斜切面也能在安装时起到导向作用，方便操作人员快速将零件推入安装位。

　　侧面的横向通孔是销轴安装位，孔的内径公差一般取H7级，和配套的圆柱销轴做间隙配合，装配时销轴穿过该孔和被连接件的对应孔位，实现零件和被连接件之间的铰接或者定位，孔口做了微小的倒角处理，既可以去除机加工产生的毛刺，避免装配时割伤操作人员，也能引导销轴顺利穿入，减少装配时的对位难度。零件正面的长圆形通槽是核心的功能结构，槽的宽度和配套的锁紧螺栓外径匹配，槽的长度决定了这个连接件的可调行程范围，安装时螺栓穿过该槽固定在基座上，松开螺栓时零件可以沿着槽的长度方向滑动调整位置，调整到预设工位后拧紧螺栓，依靠螺栓头和零件表面的摩擦力就能完成位置锁定，这种长槽设计相比固定孔位的结构，不需要在基座上加工阵列的调节孔，

　　就能实现一定范围内的无级位置调整，大幅降低了基座的加工成本，也提升了工位调整的灵活性。从安装边界来看，零件的整体厚度要和配套的螺栓头压紧面尺寸匹配，保证螺栓拧紧时有足够的接触面积，不会因为压强过大压伤零件表面；长槽的两端做了半圆过渡，和槽宽同直径，一方面是铣削加工时刀具可以直接走圆弧成型，减少加工工序，另一方面也能避免槽端出现应力集中，在承受锁紧拉力或者设备运行的振动载荷时，不会从槽端位置产生裂纹。零件的整体外形没有多余的凸起结构，所有棱边都做了微小的倒钝处理，既方便仓储转运时不会刮碰其他零件，也能避免装配过程中出现锐角割伤的问题。在实际选型应用时，需要注意这个零件的基体长度要满足可调行程的需求，

　　侧孔的位置要和被连接件的铰接点位置匹配，斜切端的角度要提前核对安装空间的干涉边界，避免装配后斜切面和周边结构产生磕碰；如果应用在有振动的工况下，还可以在零件和基座的贴合面增加防滑垫片，提升锁紧后的摩擦力，避免设备运行过程中连接件出现位置滑移。这类结构件的建模过程需要重点关注长槽和侧孔的位置度公差，两个特征的轴线要保持空间垂直，否则装配时会出现销轴卡滞、螺栓无法顺利穿入长槽的问题；斜切面的角度要和安装避让需求匹配，不需要做额外的装饰性结构，所有结构都以满足功能需求、降低加工成本为核心，适合采用普通的铣削设备完成加工，材料一般选用45号钢做表面发黑处理，或者采用铝合金做阳极氧化处理，根据应用场景的载荷需求选择对应材质即可，不需要选用过高性能的材料造成成本浪费。
