辊轴夹持固定工装结构设计

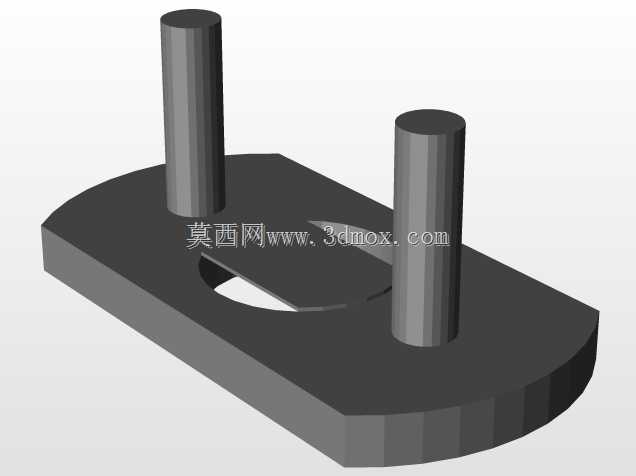

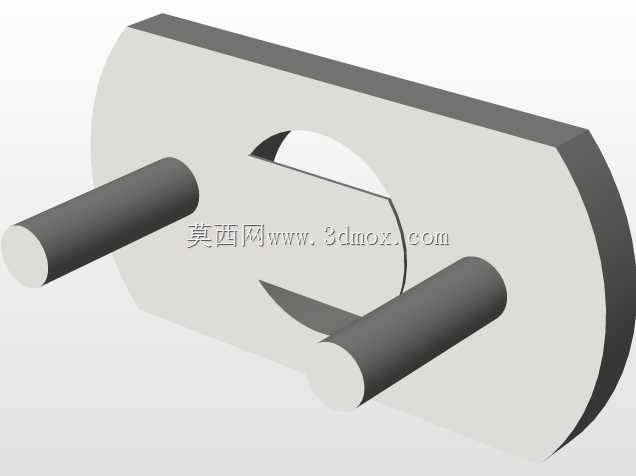

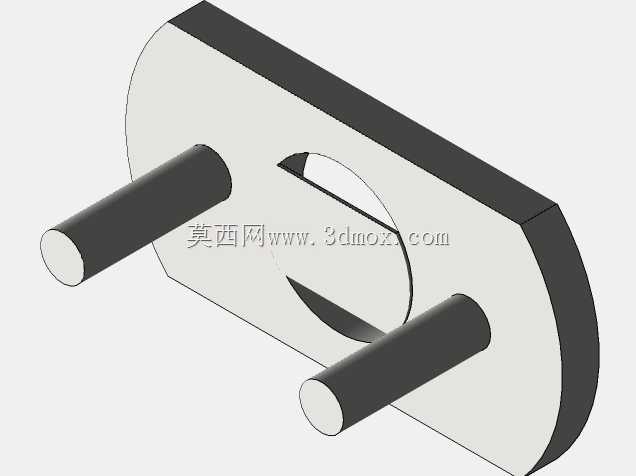

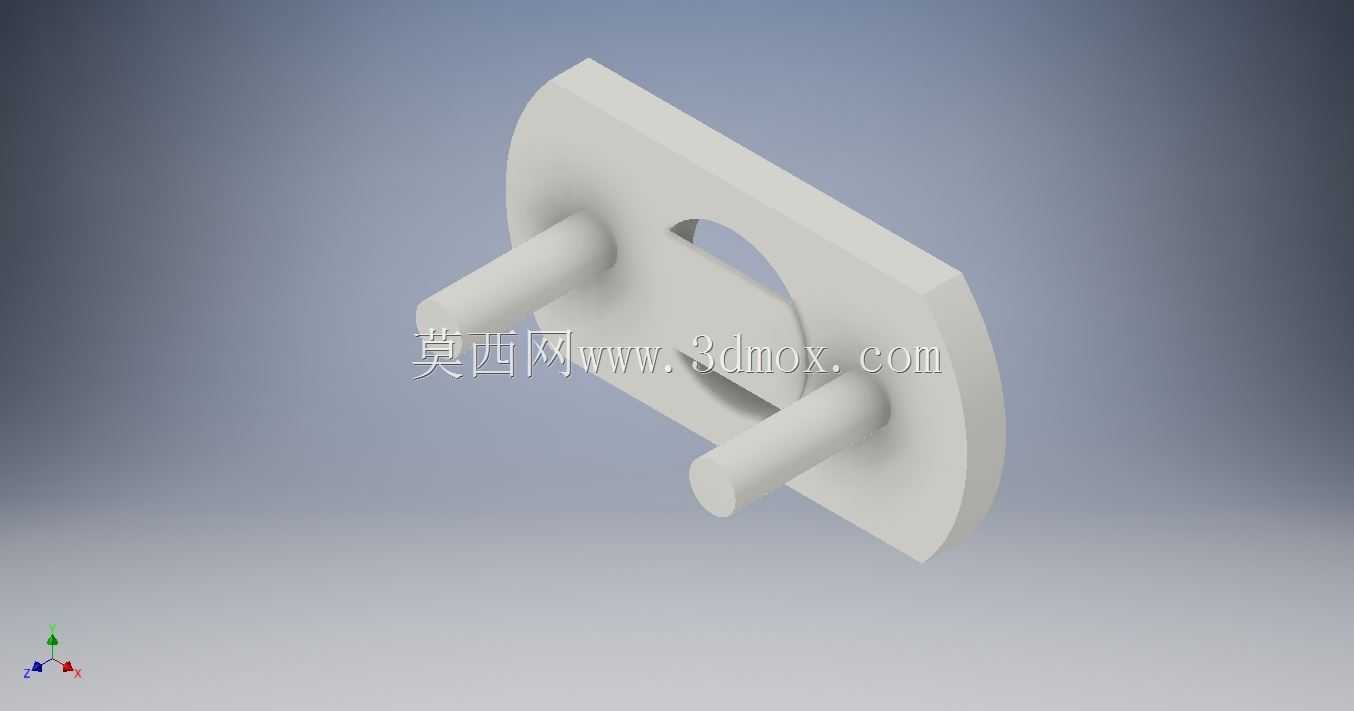

　　在连续输送、辊道传动类生产线的日常运维与装配环节，辊系部件的轴向固定、周向防转始终是影响设备运行稳定性的核心细节，这类夹持结构正是针对辊轴类零件的安装限位需求开发的专用连接件，区别于通用抱箍、轴用挡圈的固定形式，该结构采用一体式基板配合双凸轴定位的设计逻辑，能够在不额外增加安装紧固件数量的前提下，实现对辊夹配套部件的双向限位，避免辊系运行过程中出现轴向窜动、周向偏转的问题。从实际应用场景来看，这类夹持件多用于轻工输送线、包装设备进料辊组、小型传动辊道的端部固定位置，适配直径范围在常规小规格光轴的安装需求，安装时基板的弧形侧边能够贴合安装基准面的圆弧轮廓，减少安装面的加工余量要求，

　　中部开设的长圆形避让孔既可以为配套的锁紧件提供调节行程，也能规避安装过程中与相邻部件的干涉问题，双凸轴采用等径圆柱结构，与基板采用一体化成型设计，不存在装配间隙带来的松动风险，凸轴的伸出长度经过匹配计算，刚好能够卡入配套辊件的定位槽内，实现无间隙配合。设计过程中优先考虑了安装便捷性与结构强度的平衡，基板的厚度选取兼顾了夹持刚性与整体重量控制，不会因为结构过薄导致夹持受力后出现形变，也不会因为厚度过大增加不必要的材料成本，基板的边缘做了圆弧过渡处理，避免安装调试过程中锐边划伤操作人员，同时减少应力集中点，提升部件的长期抗疲劳性能。从安装边界来看，该结构的安装孔位间距适配常规型材安装面的孔距标准，

　　不需要对现有设备的安装基面做二次改孔加工，双凸轴的中心距与配套辊件的定位槽间距完全匹配，安装时只需要将凸轴对准定位槽推入，再通过中部避让孔穿入锁紧件即可完成固定，整个安装过程不需要额外的工装辅助，单人即可完成操作。在实际使用过程中，这类夹持结构能够承受辊系运行过程中产生的径向载荷与轴向窜动力，不会因为长期受载出现松动移位，相较于传统的焊接固定方式，该结构属于可拆卸式连接，后期辊系部件维护更换时不需要破坏原有安装基面，只需要松开锁紧件即可完成拆卸，大幅降低设备运维的时间成本。结构的受力路径经过优化，外部载荷通过凸轴传递到基板本体，再通过基板与安装面的贴合面分散到设备基座上，不会出现局部应力过大导致的部件断裂问题，

　　凸轴与基板的衔接位置做了圆角过渡处理，进一步分散衔接处的集中应力，提升结构的抗冲击性能。针对不同的使用场景，该结构的尺寸可以根据适配辊轴的直径做等比例缩放，核心的双凸轴定位、基板弧形贴合、中部避让调节的设计逻辑可以通用，不需要重新做整体的结构受力验算，只需要根据实际载荷调整基板厚度与凸轴直径即可，具备较强的衍生适配能力。在装配验证环节，该结构的所有配合面均采用无公差累积的一体化设计，不存在多零件装配带来的累计误差，安装后的定位精度能够满足中低速辊系的运行要求，不需要额外做定位精度调整，适配的工作环境温度范围覆盖常规工业车间的常规工况，不会因为温度变化出现热胀冷缩导致的卡滞或松动问题。
