长方体双安装孔导向定位导块结构

　　在各类工装夹具、直线导向机构、模具配套组件以及自动化输送线的定位工位中，这类长方体结构的导块是应用频次极高的基础承载导向零件，其核心作用是为往复运动的部件提供精准的滑动导向基准，同时承担部分侧向载荷的传递，避免运动部件在行程中出现偏摆、错位的问题，保障整套机构的运行精度与重复定位一致性。从实际工程应用的场景来看，这类导块常配套光轴、导轨滑条或者定制的滑动嵌块使用，在小型冲压工装的送料导向工位、非标自动化设备的工件顶升定位模块、木工机械的推台导向组件以及包装设备的开合模导向结构中都能见到同类型结构的身影，相比一体式铸造的导向座，这种分体式的长方体导块加工难度更低，后期维护更换的成本也更小，当导向面出现磨损后仅需更换单个导块即可恢复机构精度，无需拆解整套设备的基座结构。

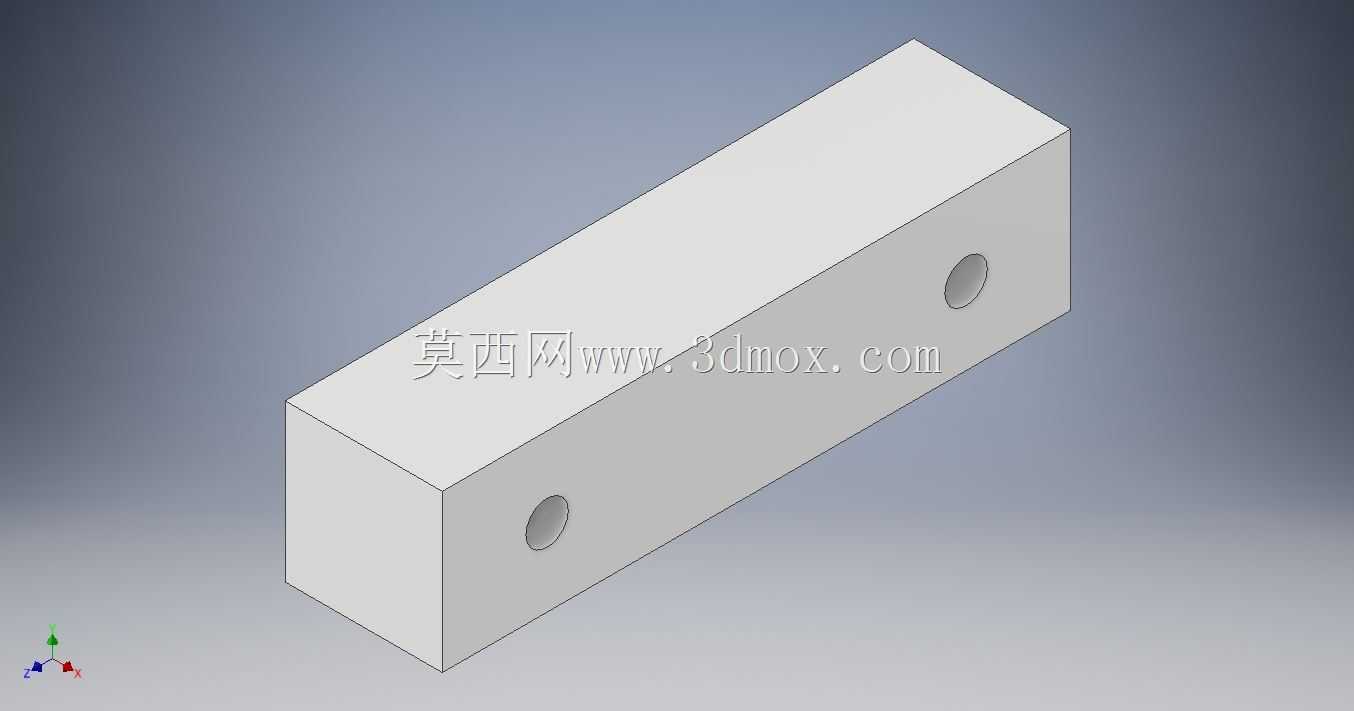

　　从结构设计的角度来看，该导块采用规整的长方体作为主体外形，这种结构选型首先是为了降低加工难度，长方体的六个平面均可通过普通铣床、平面磨床完成高精度加工，能够轻松保障相邻面的垂直度与相对面的平行度公差，而导向精度的核心恰恰依赖于安装基准面与导向接触面的形位公差控制，常规加工条件下即可将平面度控制在0.02mm以内，相邻面垂直度控制在0.03mm/100mm范围内，完全满足普通工业设备的导向精度要求。导块本体上设置的两个同轴安装孔，采用沉孔结构设计，安装时可将内六角圆柱头螺钉完全沉入孔内，避免螺钉头部突出导块表面干涉滑动部件的运动轨迹，两个安装孔的孔距经过严格的公差匹配，与安装基座上的预制螺纹孔位置一一对应，安装时能够保证导块与基座完全贴合，不会出现局部翘曲导致的导向面倾斜问题。

　　在安装边界的适配设计上，这类导块的厚度方向尺寸通常会比配套滑动件的导向槽深度小0.1-0.2mm，预留出足够的润滑脂存储间隙，同时避免滑动过程中出现卡滞；长度方向的尺寸则根据配套机构的行程长度确定，需要保证滑动部件在全行程范围内始终与导块的导向面保持足够的接触长度，一般来说接触长度不小于滑动件配合宽度的1.2倍，才能有效抵消侧向力矩带来的倾覆风险，防止滑动部件在行程末端出现翘头偏摆。导块的两个安装孔中心距通常设置为长度方向尺寸的60%-70%，让两个固定点的受力分布更均匀，当滑动部件施加侧向载荷时，两个安装点的螺钉承受的剪切力差值更小，能够避免单个螺钉过载断裂的问题。

　　从功能特性层面来说，这类导块的导向接触面没有设计额外的油槽结构，更适合采用固体润滑或者低速轻载的工作场景，如果应用在中速重载的工况下，也可以在后期二次加工时在导向面铣出交叉油槽，存储润滑油形成持续的油膜，降低滑动面的磨损速率。导块的棱边均做了0.5mm的倒角处理，一方面是去除加工产生的毛刺，避免安装时划伤操作人员或者配套零件的表面，另一方面也能在滑动部件初次装入时起到导向引入的作用，降低装配对位的难度。材质选择上这类导块通常采用45号钢调质处理，硬度达到HB220-250，具备足够的强度与耐磨性，若应用在腐蚀环境或者高频率往复运动的场景，也可以替换为不锈钢或者铜合金材质，表面做硬化处理进一步提升使用寿命。

　　在实际的装配调试过程中，这类导块的安装需要先将基座的安装面清理干净，去除毛刺与焊渣，先将两个螺钉轻轻拧入不锁紧，将滑动部件套入导块后往复滑动数次，让导块自动找正到与运动方向平行的位置，再按照对角线顺序逐步拧紧两个安装螺钉，拧紧过程中反复测试滑动阻力，避免因拧紧力不均匀导致导块出现轻微偏转，造成滑动卡滞或者磨损加快的问题。相比带滚珠的线性导轨，这种导块结构的导向精度虽然略低，但具备更强的抗冲击能力，对粉尘、铁屑等恶劣工况的适应性更好，在车间环境较为复杂的加工设备、焊接工装中应用时，不会因为少量杂物进入导向面就出现卡死的问题，维护保养的难度远低于精密线性导轨，非常适合对成本敏感、工况条件一般的通用工业设备使用。
