长条型多孔安装定位顶板结构设计

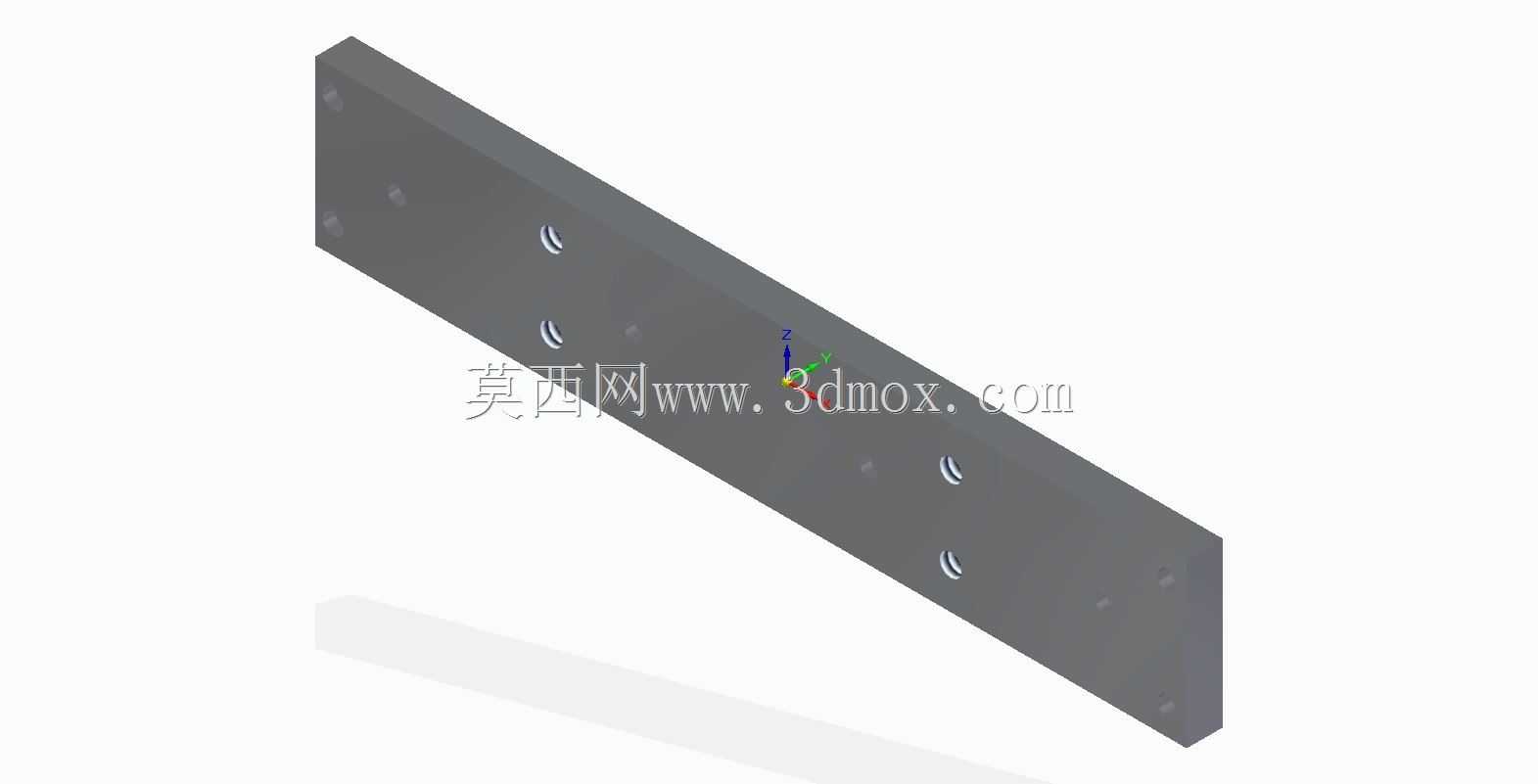

　　在各类工装夹具、非标自动化输送线以及专用机床的辅助支撑结构中，这类长条型顶板是应用频次极高的基础承载构件，它的核心作用是为上方待加工、待装配的工件提供稳定的刚性支撑平面，同时通过板体上预设的安装孔位，完成自身与下方支撑框架、动力执行元件的精准连接，避免设备运行过程中支撑面出现偏移、震颤等影响加工或装配精度的问题。从结构设计逻辑来看，这类顶板采用等截面长条形结构，整体截面为矩形，厚度方向的尺寸经过刚性校核，能够在承受额定垂直载荷时将整体形变量控制在0.02mm以内，满足精密加工工位对支撑平面平面度的要求；板体长度方向的尺寸根据配套设备的工位跨度确定，宽度方向则匹配上方工件的支撑接触宽度，避免出现支撑悬空区域导致工件受力变形。

　　板体上的孔位分为两类，一类是沿板体长度方向均匀排布的沉头安装孔，这类孔位用于穿设连接螺栓，将顶板锁紧固定在下方的支撑型材或者滑台台面上，沉头结构可以保证螺栓安装完成后头部不突出顶板上平面，不会对工件的放置造成干涉；另一类是沿板体中线排布的螺纹孔，这类孔位用于安装定位销、辅助压块或者检测元件，孔位的位置度公差控制在0.01mm以内，保证配套元件安装后的位置精度，满足工位定位的需求。在实际应用场景中，这类顶板常被用在自动化生产线的工件顶升工位，下方连接顶升气缸的输出端，当工件输送到工位上方时，顶板随气缸顶升，托住工件底部完成定位，配合上方的加工或装配机构完成作业；也可以作为工装夹具的基准支撑板，安装在夹具底座上，

　　为待加工的异形零件提供统一的支撑基准，配合侧面的夹紧机构完成零件装夹。设计这类板件时，首先要根据实际承载需求确定板材的材质，常规工况下选用45号钢调质处理即可满足刚性和耐磨性要求，若应用在有腐蚀介质的工况中，则需要更换为304不锈钢材质，同时调整板厚保证刚性达标；其次要校核安装孔位的间距，避免孔距过小导致板体局部强度不足，同时要保证孔位与板体边缘的距离满足螺栓安装的操作空间要求，避免出现扳手无法操作的问题；另外板体的上下平面需要经过铣削加工，保证平面度和表面粗糙度符合要求，上平面作为支撑接触面，粗糙度要达到Ra1.6以下，减少与工件接触时的摩擦损耗，下平面作为安装基准面，粗糙度达到Ra3.2即可保证安装贴合度。在安装边界方面，

　　这类顶板的安装需要保证下方支撑面的平面度与顶板下平面匹配，避免安装时出现强行锁紧导致板体变形的情况；连接螺栓的锁紧力矩要按照螺栓规格统一设定，避免单个螺栓力矩过大导致板体局部翘曲；板体安装完成后需要打表检测上平面的全跳动，确认形变量在允许范围内后再投入使用，日常维护时要定期检查连接螺栓是否松动，及时清理板面上的切屑、杂物，避免杂物垫在工件下方影响定位精度。这类板件的结构虽然简单，但作为设备的基础支撑构件，其设计合理性直接影响整台设备的运行精度和稳定性，设计过程中不能因为结构简单就忽略刚性校核和公差设定，需要结合实际工况的载荷、安装空间、配套元件尺寸等参数反复调整孔位和外形尺寸，才能保证构件在实际使用中稳定可靠。
