带腰型安装孔的金属连接板结构设计

　　这款金属连接板在各类工业装配场景中应用十分广泛，小到自动化生产线的型材接驳、设备机架的层板固定，大到重型输送设备的导轨安装座、工装夹具的定位基板，都能看到这类带腰型孔板件的身影。不同于常规圆孔安装板，它的核心设计亮点集中在两个长圆形腰型通孔上，这类孔型的存在，能够抵消装配过程中累计的位置公差，现场安装时不需要严格对准孔位的绝对坐标，允许连接件在腰型孔的长度方向上有一定的调整余量，大幅降低现场配钻、铰孔的工作量，尤其适合多构件拼接的大型机架装配场景——毕竟长尺寸型材焊接、拼接后难免存在毫米级的形变误差，硬连接的圆孔板很容易出现孔位错位无法穿装螺栓的问题，腰型孔的设计刚好能覆盖这类形变带来的偏差。

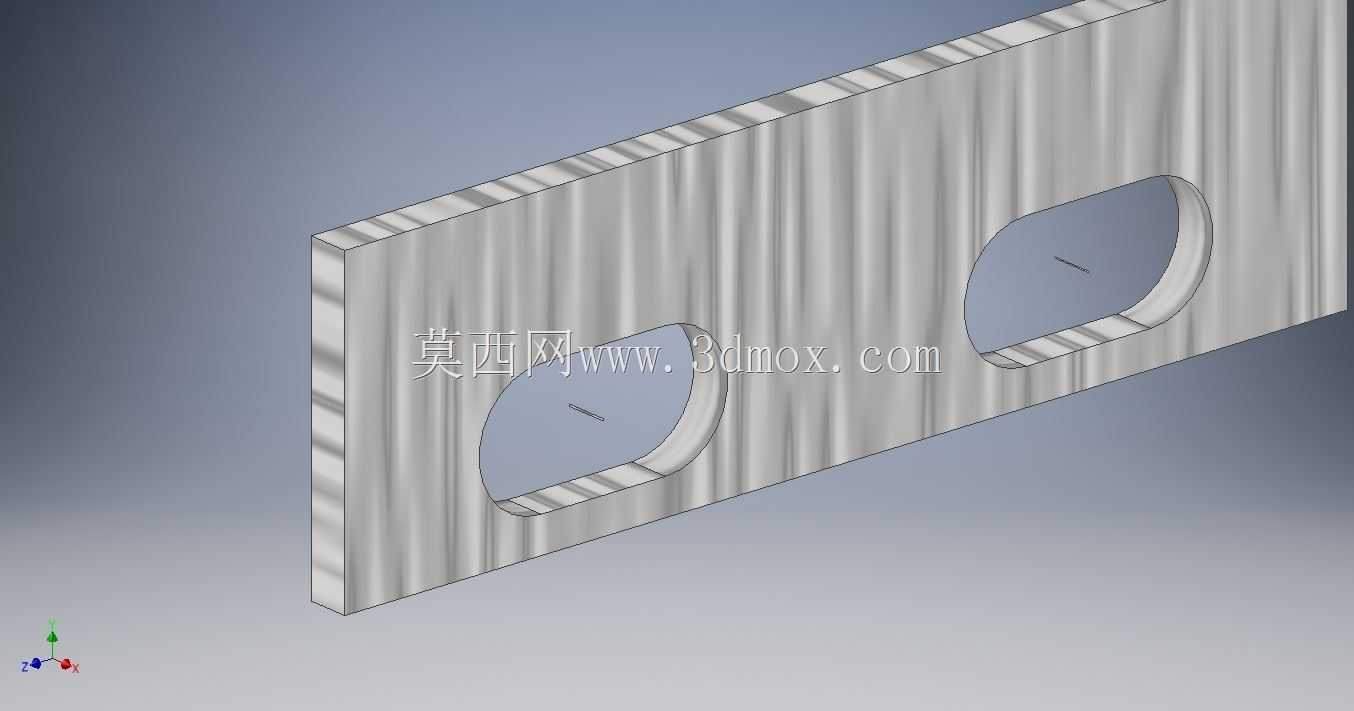

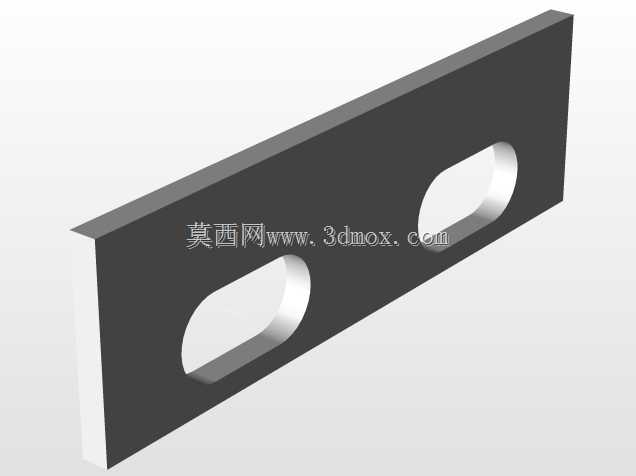

　　从结构本身来看，板件采用等厚度金属板材加工，整体为规则矩形截面，边缘做了直角处理，没有额外的翻边、压筋结构，这种设计一方面是为了降低加工难度，常规的激光切割、等离子切割甚至数控铣削都能快速完成外形和孔位加工，不需要额外的冲压成型工序，小批量加工时成本优势明显；另一方面平直的板面能够更好地贴合安装基面，不管是贴装在铝型材的槽面、方管的焊接面，还是铸铁平台的工作台面，都能保证足够的接触面积，避免局部应力集中导致的板件变形。两个腰型孔沿板件长度方向对称排布，孔的边缘做了倒角处理，既可以去除切割产生的毛刺，避免安装时划伤操作人员，也能让螺栓、销轴类连接件更顺畅地穿入孔位，不会因为孔口的飞边出现卡滞。

　　实际选型使用时，需要重点关注几个安装边界参数：首先是板件的整体厚度，要根据承载的载荷大小匹配，轻载的型材接驳场景选用3-5mm厚度的板材即可，重载的设备支座场景则需要选用10mm以上的厚板，避免受力后板件出现弯曲形变；其次是腰型孔的长度和宽度，宽度要匹配所用螺栓的公称直径，通常比螺栓大0.5-1mm即可，间隙过大会导致连接松动，间隙过小则失去调整余量的作用，腰型孔的长度则要根据需要的调整量确定，常规场景下调整量控制在5-10mm就能覆盖绝大多数装配误差，过长的腰型孔反而会降低板件自身的结构强度，容易在孔位位置出现应力断裂。另外板件的表面处理也需要根据使用场景选择，普通室内干燥环境下做常规的喷塑、镀锌处理即可，有腐蚀介质的车间场景则需要选用不锈钢材质或者做镀铬、防腐涂层处理，避免长期使用后板件锈蚀导致连接失效。

　　设计这类板件的三维模型时，要特别注意孔位的位置公差标注，两个腰型孔的中心距要给出合理的公差范围，不需要追求过高的加工精度，毕竟腰型孔本身就是为了容错而设计，过高的精度要求反而会增加不必要的加工成本。同时要在模型中明确孔位的贯通方向，避免加工时出现孔位偏斜的问题，板件的所有锐边都要标注倒角要求，这是很多新手设计时容易忽略的细节——没有倒角的板件不仅安装时容易划手，螺栓紧固时也容易刮伤连接件的镀锌层，影响防腐效果。另外如果是用于有振动的设备场景，还可以在模型中预留防松垫片的安装空间，腰型孔的位置可以适当增加局部加厚的凸台，提升孔位位置的结构强度，避免长期振动下孔位出现变形拉长的问题。

　　这类板件看似结构简单，却是工业装配中不可或缺的基础连接件，很多设备装配效率低、后期维护困难，往往就是因为这类基础零件的设计没有考虑现场装配的实际需求，一味追求图纸上的理论精度，忽略了加工、装配环节必然存在的误差。合理的腰型孔设计、合适的板厚选型、到位的细节处理，能够让整个装配过程顺畅很多，也能提升设备整体的连接可靠性，减少后期因为连接松动导致的设备故障。
