带双腰型孔金属安装垫板结构设计

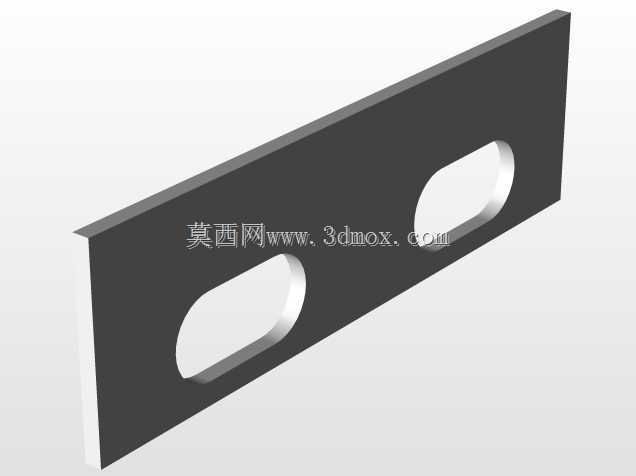

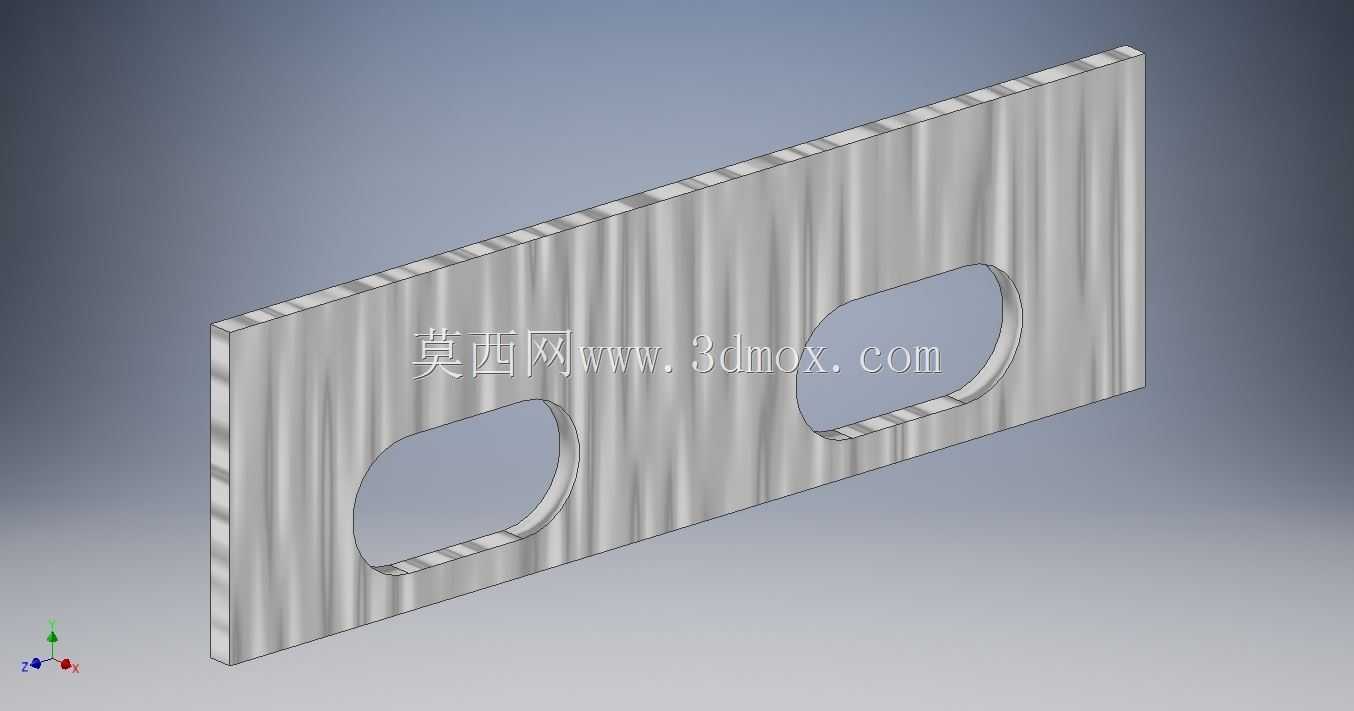

　　这款带双腰型孔的金属垫板，在各类机电设备安装、工装夹具搭建、管线支撑固定场景中都有极高的使用频次，属于结构设计里看似不起眼但直接影响装配可靠性的基础连接件。很多刚入行的结构设计师容易忽略这类垫板的细节设计，往往直接套用标准件库的通用模型，实际到现场装配时才发现孔位偏差、板材厚度不足导致变形、边缘干涉相邻构件等问题，反而拖慢整体项目进度。

　　从实际功能来看，这类垫板的核心作用是分散连接部位的压应力，避免被连接件的表面因为螺栓锁紧力过大出现凹陷、涂层破损或者局部变形，同时两个腰型孔的设计，给装配过程预留了足够的位置调整余量——不管是现场安装时的孔位对位偏差，还是设备运行一段时间后需要微调构件位置，都不需要重新扩孔或者加工新的安装位，大幅降低现场施工的调整难度。设计之初首先要明确的是安装边界条件：垫板的整体长度需要覆盖两个连接点的最大调整行程，宽度要匹配所搭配的紧固件压合面直径，通常要比平垫的外径大出2到3毫米，避免锁紧时垫板边缘和平垫出现错位导致受力不均。板材厚度的选择不能只凭经验，需要根据实际承载的静载荷、动载荷大小核算，比如普通轻型设备的固定用2到3毫米厚度的冷轧钢板即可，如果是有振动工况的设备连接，就要选用4毫米以上的板材，必要时还要做表面调质处理提升抗疲劳强度，避免长期受振出现板材弯折、孔位撕裂的问题。

　　两个腰型孔的尺寸设计也有讲究，孔的宽度要比所用螺栓的公称直径大0.5到1毫米，保证螺栓能顺利穿入，孔的长度则要根据实际需要的调整量确定，通常预留10到15毫米的调整行程就可以满足绝大多数现场安装需求，过长的腰型孔反而会降低垫板本身的结构强度，还容易在锁紧后出现螺栓滑移的问题。孔的边缘要做倒角处理，不仅是为了去除加工毛刺避免划伤安装人员，更重要的是避免应力集中——如果腰型孔的圆弧过渡处加工出尖锐棱角，长期受载时很容易从棱角位置萌生裂纹，最终导致垫板断裂失效。板材的边缘同样要做钝边处理，直角边缘不仅容易造成安装划伤，在和橡胶垫、密封垫搭配使用时，还容易割伤密封件导致密封失效。

　　从建模逻辑来看，这类钣金类垫板不需要做过于复杂的特征，先绘制基础的矩形轮廓，再定位两个腰型孔的中心位置，保证两个孔的中心距和被连接件的基准孔位中心距公差控制在±0.2毫米以内，避免出现孔位错位导致无法装配的问题。拉伸生成基础实体后，对所有锐边做倒圆角处理，圆角半径根据板材厚度选择，通常取板材厚度的0.2到0.3倍即可，不需要过大的圆角影响安装贴合度。如果是用于腐蚀环境的垫板，还要在模型里预留表面处理的厚度余量，比如镀锌层、喷塑层的厚度通常在0.05到0.1毫米之间，建模时提前把这部分余量考虑进去，就不会出现表面处理后实际尺寸超差，导致和相邻装配面出现间隙的问题。

　　实际应用中，这类垫板经常和螺栓、平垫、弹垫搭配使用，在安装时要注意垫板和被连接件的表面完全贴合，不能有翘曲、夹渣，如果是用于有绝缘要求的场景，还可以在金属垫板和被连接件之间增加绝缘橡胶垫，这时候就要注意垫板的边角不能有毛刺，避免刺破绝缘垫影响绝缘性能。很多现场安装的老技师都有经验，这类垫板如果设计合理，能减少至少三成的现场调整工作量，不需要反复打磨孔位、加塞垫片调整间隙，从源头上降低装配出错的概率。另外在做整机的BOM统计时，这类垫板要明确标注材质、表面处理要求、孔位公差，不能只标注尺寸，不然采购回来的配件很可能因为材质不对、厚度不够，用一段时间就出现变形松动的问题，给设备运行留下安全隐患。
