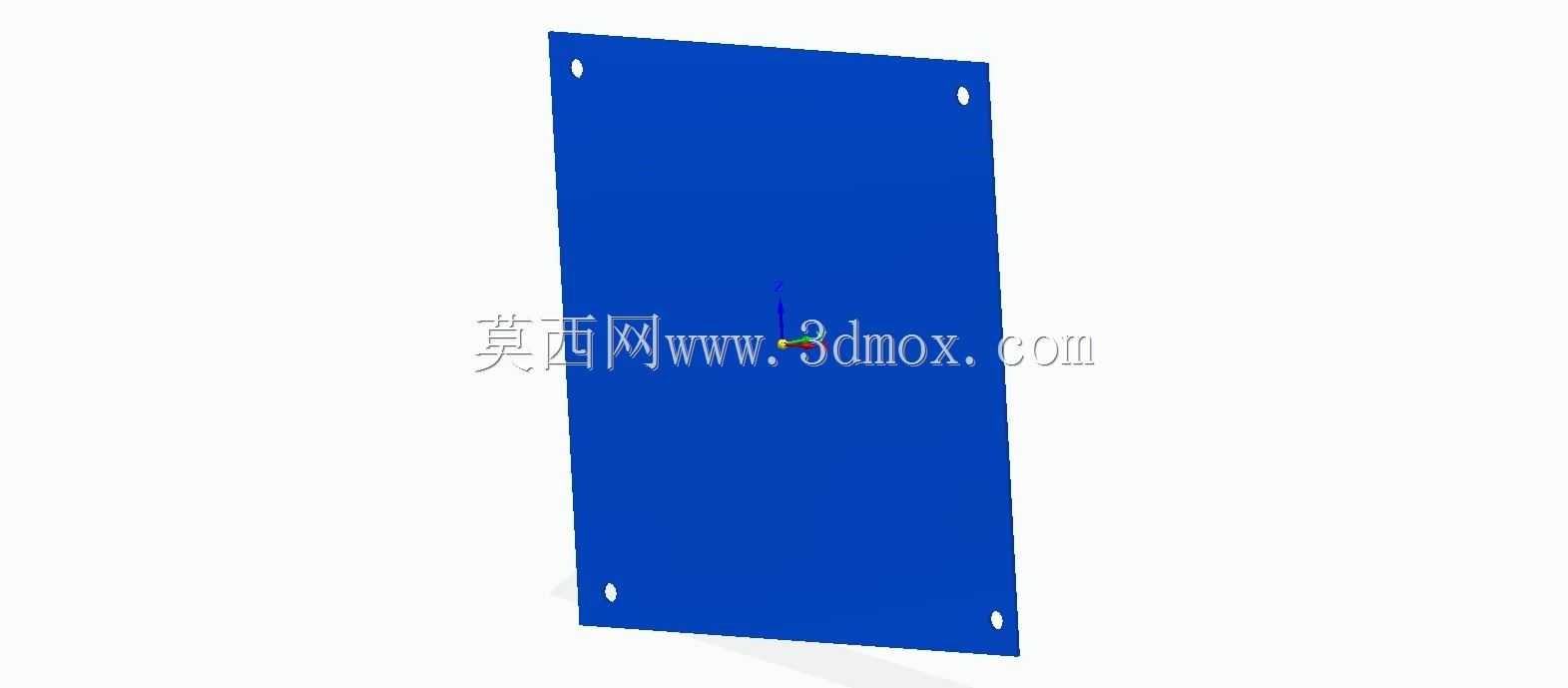

四角带安装孔矩形蓝色防护挡板结构

　　日常做设备结构布局时，这类带安装孔的矩形挡板是出镜率极高的结构件，很多人觉得一块平板没什么设计含量，真到现场装配出问题才会意识到细节的重要性。先从实际应用场景说，这类板件最常出现在中小型自动化设备的侧封位置、电气柜的内侧分隔层、小型输送线的端部防护位，还有Solid Edge做小型工装时的基板安装面，不同场景下对板件的厚度、孔位公差要求差异不小。

　　我之前做小型电子元件分选设备的侧护板时，一开始没注意安装孔的边距，把孔开得离板边缘太近，现场用自攻螺丝固定的时候，板材边缘直接崩裂，后来调整孔位到距离板边12mm的位置，同时把孔的沉头深度做了适配，才解决了安装开裂的问题。这次的挡板结构，四个角的安装孔做了对称布局，不管是横向安装还是纵向安装，都能适配对应的安装基座，不用额外做方向区分，装配的时候能减少工人核对方向的时间，这点在批量装配的时候效率提升很明显。

　　从设计思路上看，这类平板类零件首先要确定的是安装边界，也就是板件的长宽尺寸要完全覆盖需要防护的区域，同时不能和周边的运动部件产生干涉。我之前做过一个类似的挡板，一开始只考虑了覆盖传动带的区域，没算上张紧轮的调整行程，设备运行的时候张紧轮外移直接蹭到挡板，磨出来一堆塑料碎屑掉到产品里，后来把板件宽度加了20mm，同时在对应张紧轮的位置做了小范围的让位缺口，才彻底解决干涉问题。这次的模型是完整的矩形无缺口结构，说明对应的安装位置周边没有突出的运动部件，属于纯平面防护的应用场景，四个安装孔的位置刚好在四个角，固定之后板件的中间区域不会因为设备运行的振动产生晃动感，要是孔位往中间靠，板的边缘位置很容易因为振动产生共振，发出异响不说，长期振动还会导致固定螺丝松动。

　　再说到功能特性，这类挡板除了基础的防护作用，避免操作人员误触设备内部的传动、带电部件，还有一定的防尘作用，平整的板面不容易积灰，日常清理的时候直接用抹布擦拭就行，蓝色的表面处理一般是喷塑或者阳极氧化，相比金属原色更耐脏，轻微的划痕也不会太明显，适合车间这类多粉尘、容易剐蹭的使用环境。板件的厚度选择也有讲究，要是做设备外护板，厚度一般选1.5-2mm的冷轧钢板喷塑，要是做内部的分隔板，用1mm的镀锌板就行，要是做绝缘隔离的位置，还会换成同样孔位布局的环氧板，这个模型的孔位是通用的通孔设计，不管用什么材质，只要按照这个孔位布局加工，都能直接适配对应的安装位，互换性很强。

　　安装的时候要注意，四个固定螺丝不要一次性拧死，先把四个螺丝都带上几扣，调整板件的位置到完全平整，和周边的框架缝隙均匀之后，再按照对角顺序逐步拧紧，不然很容易出现板件翘曲的情况，尤其是薄板件，单边拧紧的话板件会产生内应力，时间长了容易变形。另外孔位的直径要比选用的固定螺丝大0.5-1mm，给安装的时候预留一定的调整余量，不然加工的时候孔位稍有偏差，就会出现螺丝穿不进去的情况，这点很多刚入行的设计师容易忽略，把孔直径做的和螺丝公称直径一样，现场装配的时候经常要重新扩孔，耽误装配进度。

　　还有个容易忽略的细节，就是板件的边角处理，这个模型的四个角是直角结构，实际加工的时候一定要做至少R2的圆角倒钝，不然安装的时候很容易划伤操作人员的手，我之前刚入行的时候就因为没给板件做倒角，装配的时候手被划了个很深的口子，后来不管做什么板类零件，第一件事就是检查边角有没有做倒钝处理。要是用在经常需要拆卸维护的位置，还可以在其中一个孔位做定位销孔，每次装回去的时候都能保证位置准确，不用反复调整。这类看似简单的平板零件，其实藏着很多装配现场的实际经验，不是随便画个矩形打四个孔就完事，每一个尺寸、每一个孔位的布局，都要结合实际的装配、使用、维护场景来确定，才能减少现场出问题的概率。
