机械连接用板式拉杆结构设计

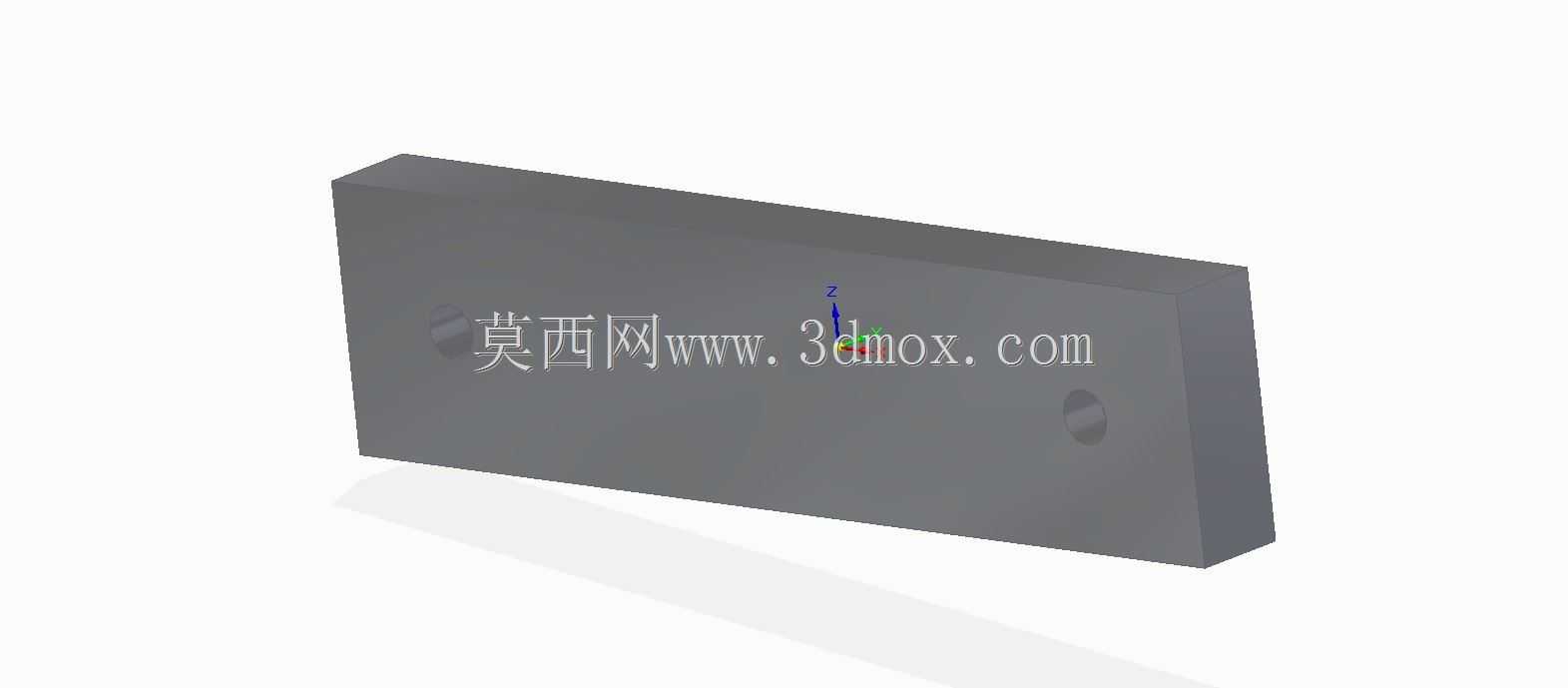

　　在各类工装夹具、输送线张紧机构、小型冲压设备的卸料联动结构中，这类板式拉杆是承担直线牵引力传递的核心受力零件，日常工况下多承受单向拉应力，部分带侧向导槽的安装场景中还会承受少量侧向剪切力，设计时首先要匹配安装空间的边界约束。从结构外形来看，该零件采用矩形长条板式主体，整体为等厚切削加工成型，主体厚度根据额定牵引力核算，常规工况下选用45号钢调质处理即可满足强度要求，若应用在腐蚀环境则可更换为304不锈钢材质。零件一端加工有同轴定位销孔，用于和驱动端的摆臂或者气缸活塞杆端的接头铰接，销孔与销轴的配合公差选用H7/h6间隙配合，保证铰接转动时无卡滞，同时销孔边缘做1×45度倒角，既方便装配时销轴导入，也能消除机加工产生的锐边毛刺，

　　避免装配过程中划伤操作人员。零件主体侧面加工有一处沉头安装孔，用于固定行程触发挡片，配合设备上的接近开关实现行程位置反馈，沉孔深度刚好容纳内六角圆柱头螺钉的头部，保证螺钉安装后不突出零件表面，避免运动过程中与周边的护板、导轨产生刮擦干涉。设计时首先要确认两端连接点的极限运动行程，核算拉杆的总长度要满足最大行程下两端铰接点不出现拉扯脱开，最小行程下不与周边固定结构发生碰撞，主体宽度要适配安装槽的导向间隙，通常单边预留0.2-0.5mm的滑动间隙，既保证直线运动顺畅，也不会出现过大的横向窜动。零件的非配合面统一做喷砂氧化或者发黑处理，提升表面防锈能力，配合销孔的内表面粗糙度要求达到Ra1.6，保证铰接转动时的耐磨性能，

　　减少长期往复运动产生的磨损量，延长零件的更换周期。在实际装配过程中，这类拉杆不需要额外的润滑维护，仅需在首次安装时在销孔内涂抹少量锂基脂即可，日常巡检时重点检查销孔位置的磨损量以及主体是否出现塑性变形，一旦发现销孔失圆或者主体出现弯曲形变就要及时更换，避免出现传动失效导致设备停机。从建模逻辑来看，绘制该零件时首先绘制主体矩形草图，拉伸生成基础实体后，依次切除加工两端的销孔、侧面的沉头孔，最后对所有锐边做倒角处理，建模过程中要注意所有安装孔的位置度公差控制在0.1mm以内，保证装配时的互换性，不需要额外修配即可直接安装到对应工位。这类板式拉杆相比圆钢式拉杆，其平面接触的导向性能更好，在带有导向滑槽的机构中运行更平稳，

　　不会出现圆周方向的转动偏移，适合对传动方向有精准定位要求的联动机构，在小型自动化装配线、工装夹具的锁紧机构、印刷设备的纸张牵引机构中都有广泛应用，设计时可根据实际牵引力大小调整主体的厚度和销孔直径，不需要大幅改动整体外形结构即可适配不同载荷的使用场景。
