杆端配套用环形间隔垫片结构设计

　　在各类连杆传动、铰接连接的机械结构中，杆端连接部位的间隙控制、载荷分散一直是结构设计里容易被忽略但直接影响整机运行寿命的细节，这类杆端用间隔垫片，就是专门针对杆端关节轴承、连杆铰接点的装配需求设计的配套零件。从实际应用场景来看，这类垫片广泛出现在工业自动化连杆机构、工程机械操纵连杆、车辆悬挂杆端连接、非标设备铰接工位等位置，核心作用是填充杆端安装时的轴向间隙，避免杆端关节轴承内圈与安装座端面直接刚性摩擦，同时分散杆端传递的轴向压紧力，防止安装座端面被压溃出现局部塑性变形。

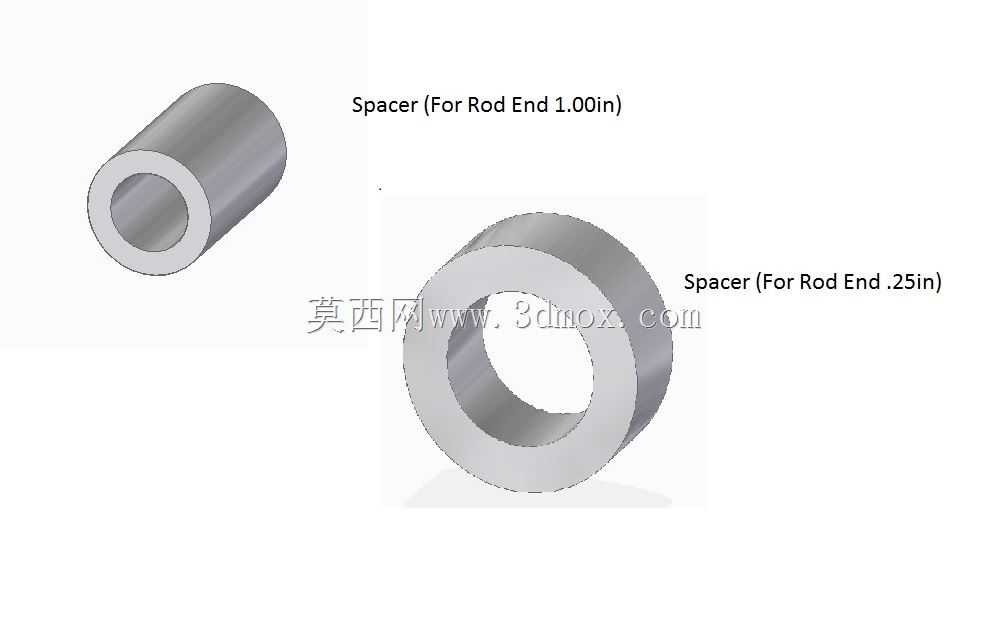

　　从功能特性上看，这类垫片采用空心套筒式的环形结构，和普通平垫片最大的区别是具备一定的轴向厚度，不是仅靠薄板材冲压成型，能够在杆端销轴穿过时，对销轴的径向晃动起到一定的限位辅助作用，同时不同厚度规格的垫片可以灵活搭配，适配不同安装间距的杆端装配需求，比如1.00in内径规格的垫片适配对应直径的英制杆端销轴，0.25in内径规格的则适配小尺寸的微型杆端连接，两种规格都能保证内孔与销轴的间隙控制在合理的滑动配合区间，既不会因为间隙过大导致销轴偏心受力，也不会因为间隙过小出现装配卡滞。

　　设计这类垫片的时候，首先要明确安装边界条件：垫片的内孔直径必须匹配对应杆端销轴的外径，采用基轴制的间隙配合公差，保证销轴可以顺利穿过同时不会出现过大的旷量；垫片的外径尺寸要大于杆端轴承内圈的端面外径，保证压紧力可以完整覆盖轴承内圈端面，避免压紧时轴承内圈局部受力出现倾斜；垫片的轴向厚度则需要根据实际安装工位的间隙计算值确定，要保证装配完成后，杆端轴承留有合理的轴向游动间隙，不会被过度压紧导致转动卡滞，同时也不能过薄导致无法起到轴向间隔的作用。

　　从外形结构上看，这类垫片整体为等壁厚的空心圆柱结构，两个端面都要求有较高的平面度和平行度，表面不能有明显的毛刺、飞边，避免装配后出现端面贴合不实，导致连接部位出现附加的弯曲应力。材质选择上通常会根据使用场景的载荷等级确定，轻载的操纵连杆部位可以采用普通碳素钢做表面氧化处理，中等载荷的传动连杆部位可以采用45号钢调质处理提升强度，有耐腐蚀需求的户外设备场景则可以采用不锈钢材质加工。

　　在实际装配过程中，这类垫片通常是套在杆端销轴上，安装在杆端轴承内圈和安装座端面之间，或者两个相邻的杆端关节轴承之间，用来调整轴向的装配尺寸，当多个杆端连杆并排安装在同一根销轴上时，不同厚度的这类垫片可以灵活调整每个连杆的轴向位置，避免连杆之间出现运动干涉，同时保证每个铰接点都能灵活转动，不会因为轴向压紧力过大导致转动阻力上升。很多现场装配的调试环节里，这类垫片也是常用的调整配件，通过增减不同厚度的垫片，可以快速修正连杆机构的装配累计误差，不需要重新加工其他零件就能让机构的运动行程达到设计要求。

　　从建模逻辑上看，这类零件的三维建模过程相对简洁，但对尺寸参数的准确性要求很高，首先要确定内孔、外径、厚度三个核心尺寸，然后通过拉伸凸台命令生成基础的空心圆柱实体，之后对两个端面的边缘做微小的倒角处理，去除锐边避免装配时割伤操作人员或者刮损其他零件的配合表面，不需要额外的复杂特征，因为这类零件本身就是依靠简单的几何结构实现功能，过多的复杂结构反而会提升加工成本，降低零件的结构强度。需要注意的是，建模时要严格保证内孔和外圆的同轴度公差，两个端面的平行度公差也要在模型的工程图中标注清楚，避免加工出来的零件出现厚薄不均，装配后导致杆端销轴出现偏斜，影响整个连杆机构的运动精度。

　　在设备长期运行的过程中，这类垫片虽然是小零件，但如果选型或者装配不当，很容易导致杆端连接部位出现异常磨损，比如垫片厚度过大会导致杆端轴承被压死，转动时轴承内圈和垫片端面持续干摩擦，短时间内就会出现端面磨损、销轴发热的问题；如果垫片内径过小，装配时强行敲入会导致垫片卡在销轴上，后续维护拆卸非常困难；如果垫片外径过小，压紧力集中在轴承内圈的局部位置，很容易导致轴承内圈出现变形，提前失效。所以在设计选型时，必须结合杆端的实际尺寸、安装空间、载荷大小来确定垫片的具体参数，不能随意选用尺寸接近的平垫片替代。
