三角型带孔金属连接安装支架结构

　　在各类轻载桁架、设备外围护框架、小型工装夹具的搭建场景中，这类三角构型的金属连接板是应用频次极高的连接件，主要承担相邻型材、杆件之间的角度固定与载荷传递作用，区别于平直的一字连接板，三角构型的结构本身就具备更好的抗形变能力，在承受侧向推力、纵向拉力的时候，能通过斜边的结构分散应力，避免连接位置出现应力集中导致的板材弯折或者连接孔位开裂。从实际使用场景来看，这类板件常被用在铝型材框架的角部加固、输送线侧边护板的安装固定、小型设备支脚的连接补强位置，尤其是在需要做45度斜向支撑的连接节点上，这种预成型的三角板不需要现场裁切板材，能直接匹配安装，大幅减少现场装配的加工工作量。

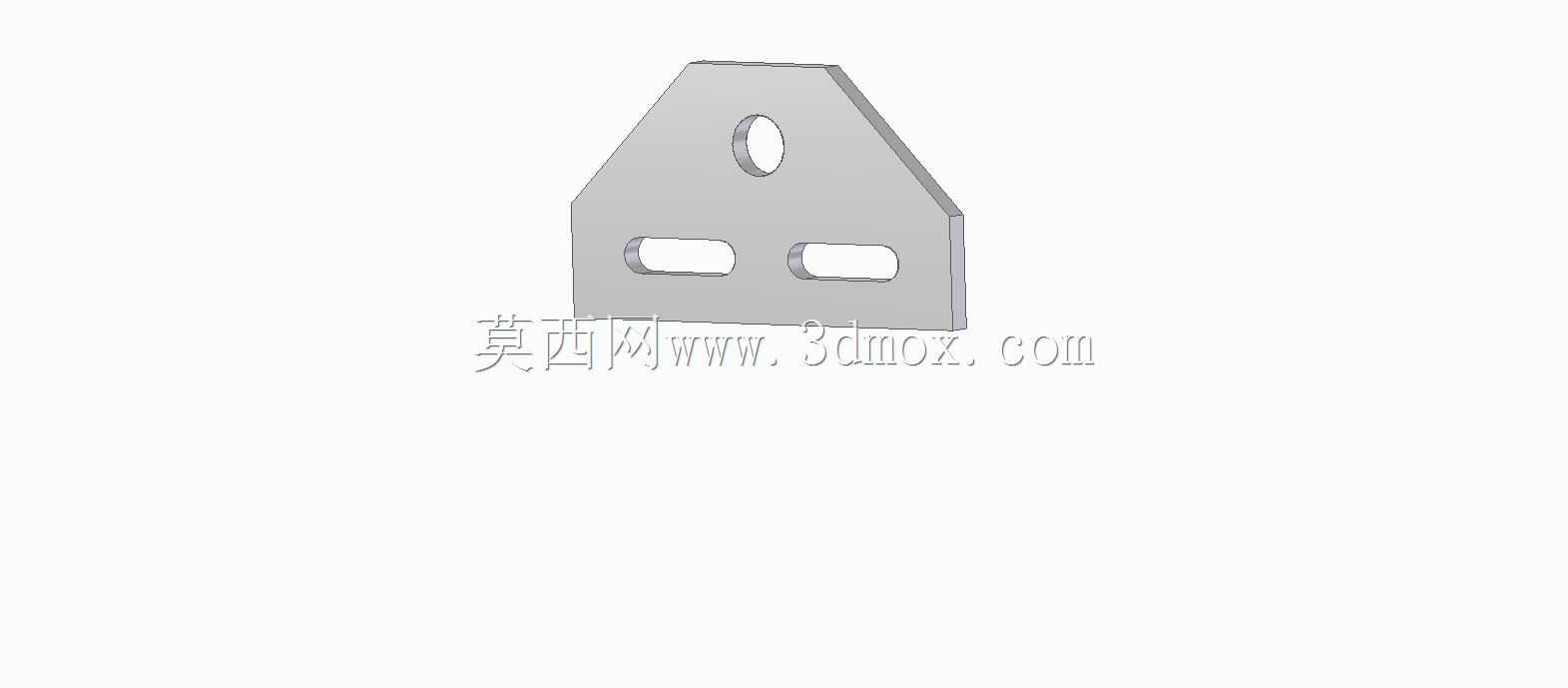

　　从结构设计的角度看，这个板件采用了对称式的孔位布局，上部单孔主要用于穿装铰接销轴或者锁紧螺栓，实现与上部构件的转动或者固定连接，下部两个平行的长圆孔是安装调节位，设计成长圆孔而非圆孔的核心目的，是给安装过程预留一定的位置调整余量，在现场装配的时候，如果相邻构件的安装孔位存在小范围的加工误差，不需要重新扩孔，只需要沿着长圆孔的长度方向调整板件位置，就能对准螺栓完成锁紧，这一点在非标设备的现场装配中实用性很强，能有效降低加工精度要求带来的装配难度。板件的整体轮廓做了斜边收窄处理，顶部做了斜切过渡，没有多余的外伸棱角，一方面是减少板材的用料，在保证结构强度的前提下控制零件重量，另一方面也能避免安装后尖锐的边角划伤操作人员，符合机械安全设计的基本要求。

　　关于安装边界的尺寸逻辑，这类板件的厚度通常根据承载需求选择3-6mm的冷轧钢板或者铝合金板材，上部单孔的孔径一般匹配M6-M10的螺栓规格，孔位距离板件顶部的距离要满足螺栓安装时的扳手操作空间，避免螺栓锁紧时扳手和板件边缘发生干涉；下部两个长圆孔的中心距要匹配常用工业铝型材的槽距或者方管的安装孔距，长圆孔的长度通常预留3-5mm的调节量，宽度和上部单孔保持一致或者适配同规格的螺栓，板件的两个侧边的倾斜角度是根据常用的斜撑角度设定的，一般为45度，能直接匹配直角框架的斜向支撑连接，不需要额外调整角度。在建模过程中，这类板件的特征构建逻辑很清晰，先绘制三角轮廓的草图，拉伸成基础板材，然后依次切除上部的圆孔和下部的两个长圆孔，最后对所有的棱边做倒圆角处理，倒圆角的半径通常取0.5-1mm，既可以去除加工后的毛刺，也能减少棱边的应力集中。

　　从实际使用的功能特性来说，这种一体冲压或者激光切割成型的板件，没有焊接拼接的部位，整体结构强度一致，长期承受交变载荷的时候不会在焊缝位置出现开裂失效，表面处理可以根据使用环境选择镀锌、喷塑或者阳极氧化，在普通车间环境下用镀锌板就能满足防锈需求，在有腐蚀介质的场景下可以选择304不锈钢材质加工。在选型使用的时候需要注意，上部单孔如果作为铰接点使用，要核算孔壁的挤压强度，根据承受的载荷大小选择合适厚度的板材，下部的长圆孔在安装锁紧的时候要搭配平垫使用，避免螺栓头压在长圆孔的边缘导致压痕或者锁紧力不足，两个长圆孔的螺栓要同时锁紧，避免单侧受力导致板件偏移。这类连接板虽然属于小型五金配件，但在框架类结构的节点设计中是很基础的组成部分，合理的孔位设计和构型选择，能直接提升整个框架的装配效率和结构稳定性，很多新手设计人员在做这类连接结构的时候，容易忽略调节余量的设计，全部采用圆孔定位，导致现场装配时因为累计误差无法安装，这种带长圆调节孔的三角连接板，就是在大量实际装配经验中优化出来的成熟结构。
