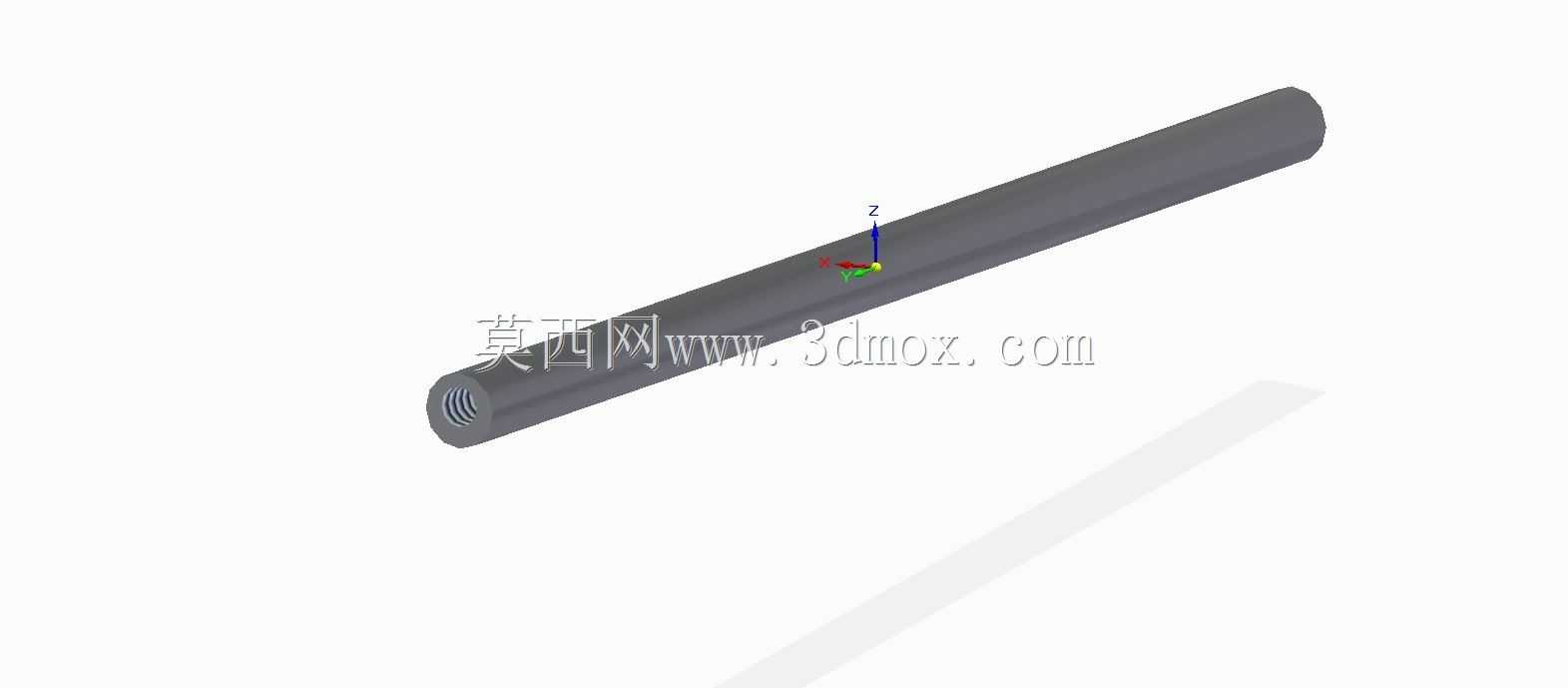

五十英寸长内螺纹连接金属管材结构

　　在流体输送、液压管路搭建、长距离气动系统布设的工程场景里，这类长尺寸带内螺纹的金属管件是管路系统里的基础连接构件，很多现场施工的结构工程师在做管路排布时，都会优先选用定长的预制螺纹管件，减少现场切割套丝的工序误差，提升装配效率。从实际使用的角度看，这类管件的核心作用是在两个带外螺纹的管路元件之间形成定长的刚性连接通道，既可以作为流体介质的输送通路，也能在一些轻载的支撑结构里作为连接杆件使用，比如小型设备的框架支撑杆、工装夹具的加长连接杆件，都能看到这类结构的应用。设计这类管件的时候，首先要明确的是安装边界的尺寸约束，五十英寸的总长度是管路排布时预先核算好的中心距尺寸，在建模的时候要严格控制管件的有效长度公差，

　　避免安装时出现对接错位的问题；端部的内螺纹加工要匹配通用的管螺纹标准，螺纹的有效旋合长度要满足密封和连接强度的要求，不能因为螺纹长度不足导致连接后出现渗漏或者松脱的问题。管件的主体采用等径的圆形截面结构，这种结构的优势是在相同壁厚的情况下，圆形截面的抗内压能力最强，流体在管内流动的时候阻力也最小，不会出现截面突变带来的紊流问题，对于输送液压油、压缩空气、低压水这类介质的管路来说，这种等径圆管的结构是可靠性最高的选择。在做三维建模的时候，要注意区分管件的内外径尺寸，壁厚的选择要匹配管路的额定工作压力，不能为了节省材料盲目减小壁厚，否则在承压工况下容易出现管壁鼓胀甚至破裂的风险；端部的内螺纹收尾处要设计合理的退刀结构，

　　和实际机加工的工艺保持一致，避免模型导入加工编程软件时出现特征错误。现场安装的时候，这类管件不需要额外的转接接头，直接在两端螺纹处缠绕密封带或者涂抹密封胶，就可以和对应的外螺纹元件拧紧对接，相比需要现场焊接的管件，这种螺纹连接的定长管件安装效率更高，后期维护拆卸也更方便，不需要动用焊接设备，在设备检修更换管路的时候能大幅缩短停机时间。在一些对管路安装精度要求较高的设备里，比如自动化生产线的气动管路、小型液压站的外接油路，这类预制的定长螺纹管件可以有效避免现场加工带来的尺寸误差，保证管路排布的整齐美观，同时也能减少管路接头的数量，降低整个管路系统的泄漏点。建模过程中还要注意管件的同轴度要求，两端的内螺纹轴线要和管件主体的轴线完全重合，

　　否则安装的时候会出现螺纹别劲的问题，强行拧紧会导致螺纹损伤，甚至造成管件端部开裂。另外，管件的外表面不需要做额外的复杂结构，保持光滑的圆柱面即可，既可以减少加工工序，也能避免在安装空间内和其他管线、结构件发生干涉，在排布密集管路的场景里，光滑外表面的管件在穿装的时候也更顺畅，不会勾挂其他管线的保护层。这类管件的材质一般根据输送介质的特性选择，普通工况下用碳钢材质做防锈处理即可，有腐蚀介质的场景可以选用不锈钢或者合金材质，建模的时候可以把材质参数预留出来，方便后续做有限元强度校核的时候直接赋予对应的材料属性，核算不同压力工况下的管壁应力分布，验证壁厚选择是否合理。很多刚入行的结构设计人员在做管路设计的时候，容易忽略定长管件的安装操作空间，其实在布置这类长管件的时候，要预留足够的拧紧操作空间，不能把管件布置在紧贴其他结构的位置，否则安装的时候扳手没有操作空间，根本无法完成螺纹的拧紧作业，这也是在三维建模阶段就要做干涉检查的重点内容，不仅要检查管件静态安装后的位置干涉，还要模拟安装过程中的操作空间，确保整个装配流程可以顺利完成。
