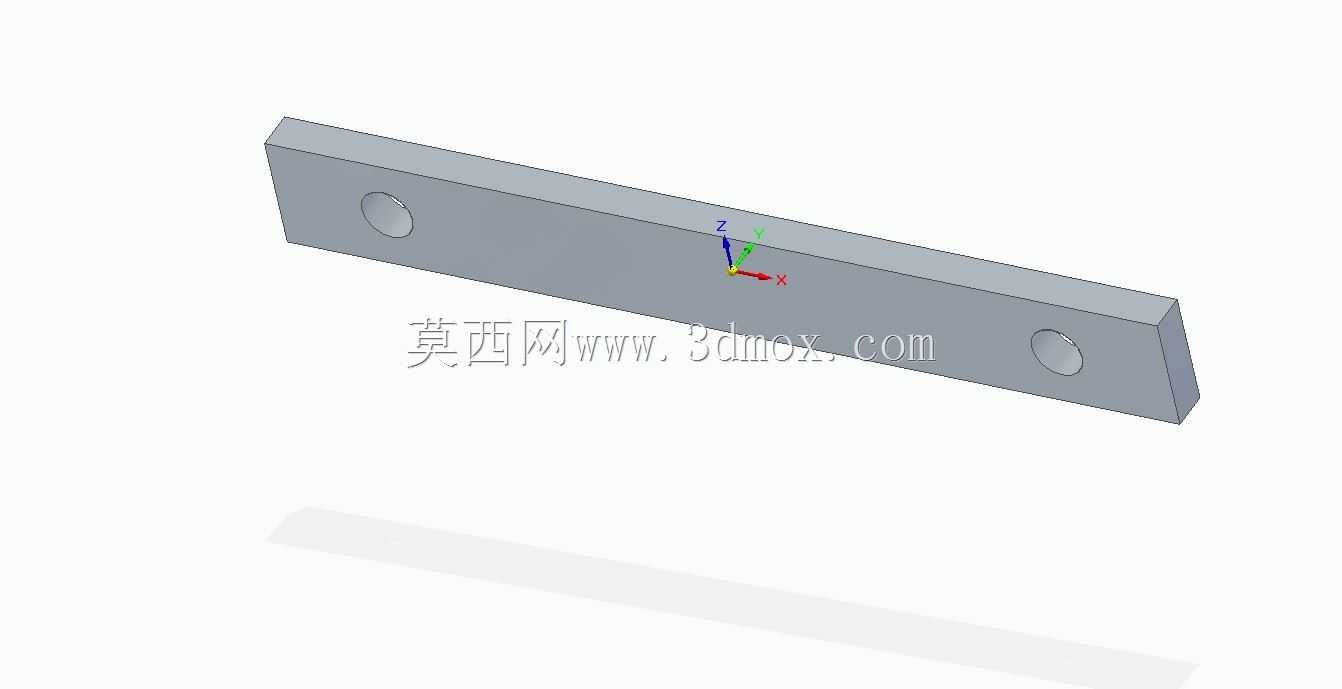

双沉孔长条限位挡块结构设计

　　这类带双安装沉孔的长条挡块，在各类工装夹具、输送线侧边限位、小型设备机架定位场景中应用十分广泛，很多做非标设备结构设计的工程师，在处理工件侧向定位、运动部件行程硬限位、板材拼接定位的需求时，都会优先选用这类结构简单、安装便捷的挡块零件。从实际使用场景来看，这类挡块常被安装在铝型材机架的T型槽端面、工装平台的侧边、输送线的导轨旁，用来限制工件的横向位移，或是作为气缸、滑台运动的硬限位阻挡件，避免运动部件超程碰撞，也能在人工上料时给工件提供明确的定位基准，减少工件装夹的调整时间。

　　从功能特性上看，该零件采用等截面长条矩形结构，整体刚性均匀，两个安装孔沿长度方向对称布置，安装后受力均衡，不会出现单侧翘起的问题；安装孔采用沉孔设计，装配后螺栓头部完全沉入零件表面以下，不会突出零件工作面，避免对经过的工件、运动部件造成刮擦，也能让挡块的工作面完全贴合被阻挡的工件表面，保证定位精度。零件的棱边均做了小倒角处理，既可以去除加工过程中产生的毛刺，避免装配时划伤操作人员，也能在工件靠近挡块时起到导向作用，不会因为棱边的锐角卡滞工件。

　　在设计思路上，这类挡块的厚度选取主要参考实际承受的冲击力大小，若是作为轻载工件的定位使用，厚度可以适当减薄，若是作为运动部件的硬限位，需要根据运动部件的质量、运动速度计算冲击载荷，适当增加零件厚度，同时搭配对应的高强度螺栓进行安装，避免受冲击后零件变形或是螺栓断裂。两个安装孔的孔距设计需要匹配常用的铝型材孔距、工装平台的安装孔位间距，保证零件可以直接适配标准安装基面，不需要额外加工安装孔；沉孔的深度需要匹配常用内六角螺栓的头部高度，保证螺栓锁紧后头部不高出零件表面，同时沉孔的直径要留出足够的扳手操作空间，方便装配时拧紧螺栓。零件的长度则根据需要阻挡的工件宽度、限位行程长度来确定，保证整个接触范围内都能有效阻挡，不会出现工件局部超出挡块范围的情况。

　　从安装边界来看，该零件安装时需要保证底面完全贴合安装基面，不能有悬空区域，否则螺栓锁紧后零件会出现变形，影响工作面的平面度，长期受冲击还容易出现断裂。安装时两个螺栓需要采用对角锁紧的方式，逐步拧紧，避免单侧锁紧导致零件倾斜，保证挡块的工作面与被限位工件的运动方向垂直，这样受力时载荷可以均匀分布在整个接触面上，不会出现局部应力集中。如果是在有振动的设备上使用，还需要在螺栓上加装防松垫圈，避免长期振动导致螺栓松动，挡块移位失去限位作用。零件的工作面不需要做过高的表面处理，只要保证平面度满足定位要求即可，非工作面可以做简单的发黑或者镀锌处理，提升防锈能力，适应车间多油污、多粉尘的使用环境。

　　很多新手工程师在设计这类挡块的时候，容易忽略沉孔的加工余量，要么沉孔深度不够导致螺栓头突出，要么沉孔过深削弱了零件局部的强度，导致安装孔位置受冲击后开裂；还有的会把孔距设计得过于靠近零件端部，导致端部的壁厚太薄，锁紧螺栓时容易出现端部崩裂的问题。实际建模的时候需要注意，安装孔的中心到零件端部的距离至少要保证2倍以上的孔径，保证端部有足够的强度；沉孔的深度要比选用的螺栓头部高度深0.2-0.5mm，既保证螺栓头不突出，也不会过多削弱零件的截面强度。零件的宽度方向不需要做过多的复杂结构，等宽的矩形结构加工难度最低，采用普通的铣削加工就可以完成，加工成本低，后期如果出现磨损也可以快速替换，不需要定制特殊的加工件，非常适合非标设备的快速设计与装配。
