L型带孔滚轴安装定位支撑构件

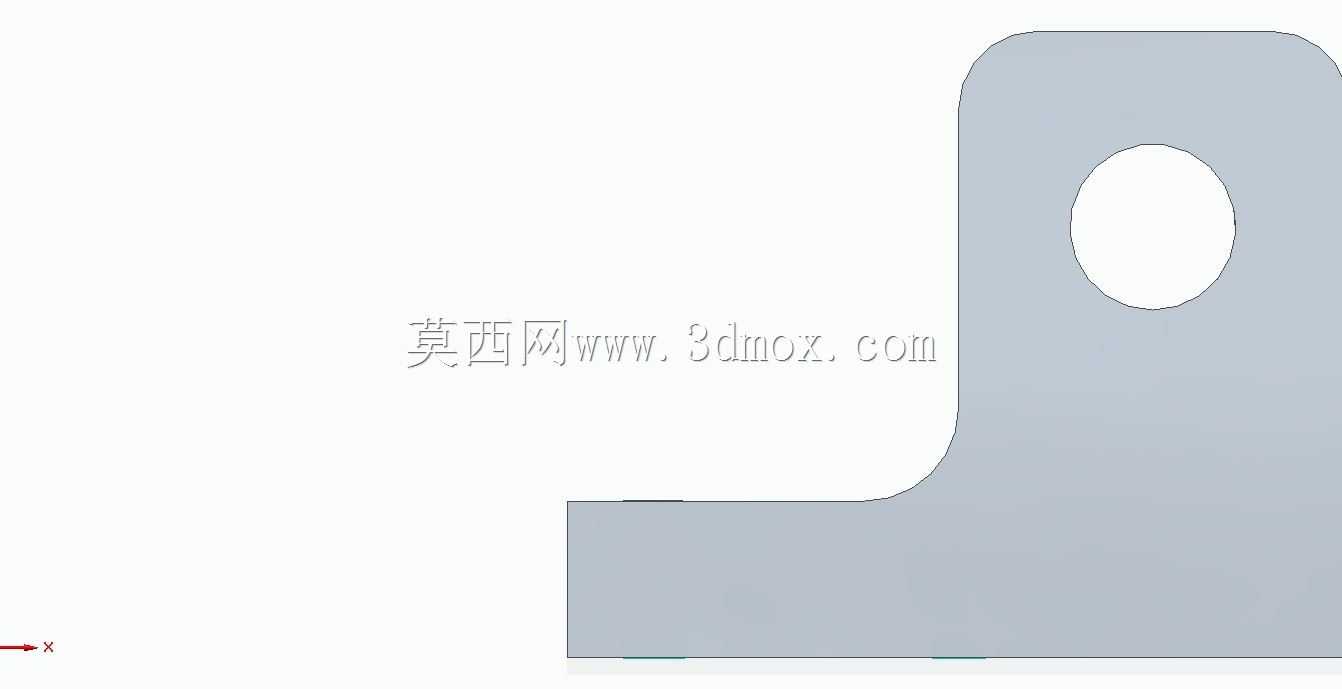

　　在输送线、辊道设备、物料导向机构的实际搭建场景中，这类L型带孔支撑构件是滚轴组件安装时的核心定位部件，多数应用在轻工包装输送、电子件流水线传输、小型工件导料工位的侧边固定位置，承担滚轴端部的承载、限位以及轴向定位作用，避免滚轴在长期转动过程中出现径向窜动、端部偏移的问题，保障辊系运转的同轴度稳定性。从结构设计逻辑来看，构件采用L型折弯的一体式结构，垂直段与水平段的折弯处做了大圆弧过渡处理，而非直角锐边，这一设计并非单纯的工艺美观考量，实际是为了分散安装受力时的应力集中——当滚轴承受物料下压的载荷时，折弯位置是应力传递的核心节点，圆弧过渡能够将集中应力沿折弯面均匀分散，避免长期交变载荷下出现折弯处开裂的问题，

　　同时大圆弧也能规避安装过程中锐边割伤操作人员、刮蹭配套线缆或工件表面的隐患。垂直段上开设的椭圆形通孔，是整个构件的核心功能特征，这个孔并非用于穿设螺栓固定，而是作为滚轴端部的穿装定位位，椭圆孔的设计预留了一定的安装调整余量：在现场安装调试时，不需要完全卡死滚轴的中心高度，可以根据实际输送面的高度差、相邻滚轴的平行度偏差，在椭圆孔的行程范围内微调滚轴的上下位置，待所有滚轴的上表面齐平、转动无卡滞后，再通过端部的锁紧件完成固定，大幅降低现场安装的对位难度，也能抵消一部分机架焊接、钣金加工带来的形位公差误差。水平段为平面安装面，通常会在对应位置开设两个对称的螺栓过孔，用于将整个支撑件锁紧在设备的机架型材或者侧边安装板上，

　　安装面的平面度在设计时需要控制在合理公差范围内，避免安装后构件出现倾斜，导致穿装的滚轴出现偏斜，进而引发输送带跑偏、物料传输卡顿的问题。从安装边界的角度考量，这类支撑件的垂直段高度需要匹配滚轴端部的轴伸长度，确保滚轴穿入孔位后，轴端的卡簧槽或者锁紧位能够完全露出，方便后续安装锁紧挡圈；水平段的宽度则需要适配常用的工业铝型材或者方管机架的安装面宽度，避免出现安装面悬空、螺栓锁紧后构件翘曲的问题；椭圆孔的长轴方向通常沿垂直方向设置，短轴尺寸与滚轴端部的轴径采用间隙配合，既保证滚轴转动时不会出现过大的径向晃动，又能让调整过程顺畅无卡滞。在实际工况适配中，这类构件的厚度选择需要匹配对应滚轴的承载能力，如果是承载较重工件的输送工位，

　　需要适当增加板材厚度，提升整体的抗变形能力，如果是轻载的电子件、包装件输送，则可以采用较薄的板材，在满足强度要求的前提下控制构件自重与材料成本。构件的边缘都做了去毛刺处理，所有安装孔位的边缘都没有锐边，避免安装时刮伤操作人员的手套或者手部，也防止长期使用过程中孔位边缘的毛刺刮损滚轴端部的防锈涂层。不同于分体式的支撑座结构，这种一体式L型构件不需要额外拼接组装，单个零件即可完成滚轴端部的支撑定位，减少了装配环节的零件数量，也降低了拼接结构带来的累积装配误差，在批量搭建输送线时能够大幅提升装配效率，同时一体式结构的整体刚性更好，长期承受滚轴转动带来的微振动时，不会出现拼接螺栓松动、构件移位的问题，设备长期运行的稳定性更有保障。在设计建模过程中，需要重点控制折弯处的内R角尺寸与板材厚度的匹配关系，避免折弯时出现外侧拉裂、内侧起皱的工艺问题，同时椭圆孔的中心到水平安装面的垂直尺寸需要严格控制公差，确保同一组支撑件安装后，滚轴的中心高度一致，避免出现滚轴倾斜、转动阻力过大的问题；另外水平段上的安装孔位中心距需要匹配常用型材的槽口间距，让现场安装时不需要额外打孔，直接利用型材的预置槽位即可完成固定，进一步降低现场施工的工作量。
