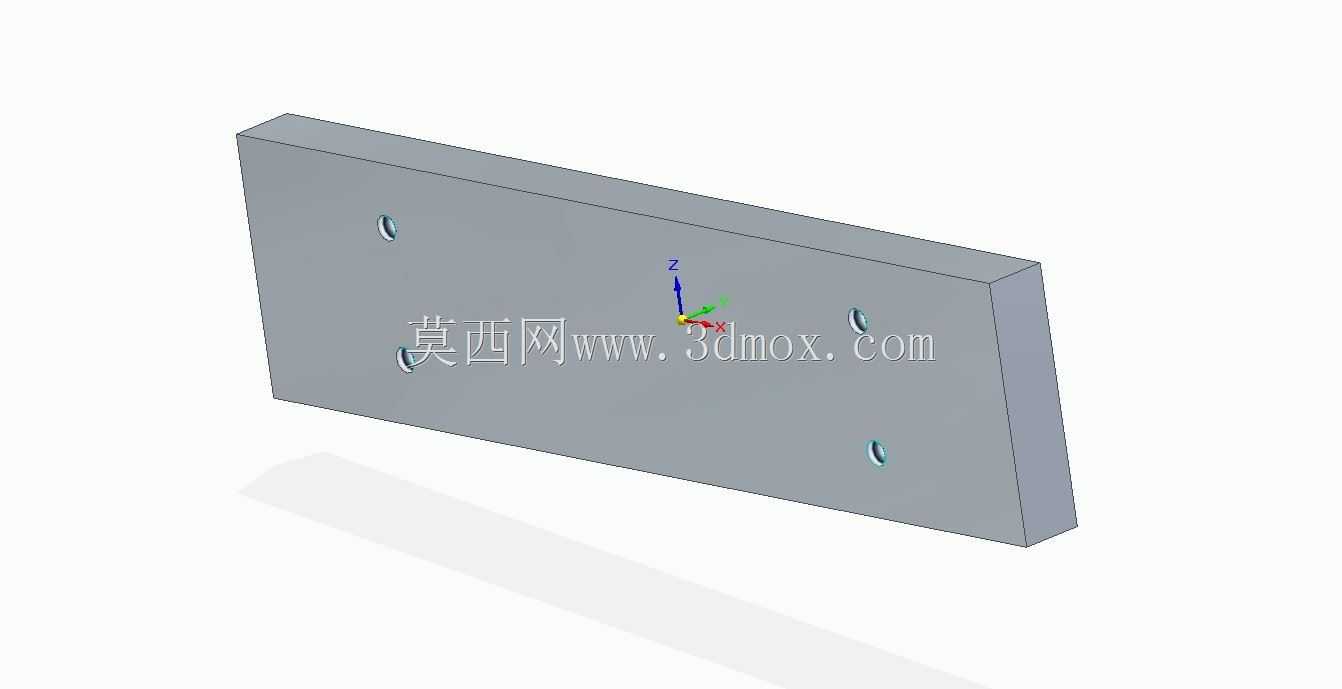

带定位安装孔的矩形金属推杆结构设计

项目分类:通用机械零部件 发布时间:2022-02-05 ID:539308
  • 带定位安装孔的矩形金属推杆结构设计

  这类矩形板状推杆在轻工自动化输送线、小型工装夹具的直线推送工位应用十分普遍,不同于细长杆类推杆的大行程推送场景,该类板状推杆更适配短行程、大接触面的平稳推送需求,比如包装工序中纸盒的整列推送、工装工位上小型工件的定位推移,接触面积大的特性可以避免推送过程中工件表面出现压痕或者偏移,尤其适合薄壁类、易变形工件的工位转移作业。从结构设计逻辑来看,主体采用等厚度矩形钢板加工而成,整体刚性表现优异,推送过程中不会因为受力不均出现翘曲变形,四个安装孔采用对称式布局,分别布置在板件的四个角部区域,孔位的同轴度、孔与板件端面的垂直度都做了公差约束,安装时可以通过螺栓直接与驱动端的滑台或者气缸活塞杆端的连接法兰固定,安装边界清晰,

  不需要额外设计转接件,能直接适配多数标准直线驱动单元的安装接口。设计阶段优先考虑了推送受力的均匀性,板件的推送端面做了锐边倒钝处理,避免长期使用过程中刃口刮伤工件表面,同时板件的厚度选择结合了常规推送负载的受力计算,在满足15kg以内推送负载刚性需求的前提下,尽可能控制板件自重,降低驱动单元的负载冗余,提升驱动动作的响应速度。孔位的设计充分考虑了安装容错空间,每个安装孔都预留了微小的间隙配合余量,安装时可以根据实际对接的驱动端位置做微量调整,降低装配时的对位难度,同时孔口处做了沉孔处理,螺栓安装后头部不会突出板件表面,避免推送过程中螺栓头部与工件或者周边护板发生剐蹭。从实际使用场景出发,

  该推杆的外形尺寸适配多数小型自动化设备的工位间距,板件长度方向的尺寸刚好覆盖常规小型工件的推送接触面宽度,不需要额外加装推块附件,宽度方向的尺寸兼顾了安装空间与结构刚性,不会因为宽度过窄导致推送时出现侧倾,也不会因为宽度过大占用过多的设备内部安装空间。在长期往复运动的工况下,板件的平面度公差控制在合理范围内,推送过程中与工件接触的整个端面可以保持均匀贴合,不会出现局部受力过大的情况,有效降低了工件推送时的歪斜卡滞概率。设计时也考虑了维护更换的便捷性,整体结构没有复杂的异形曲面,常规的铣削、钻孔设备即可完成加工,备件加工周期短,当板件推送端面出现磨损后,可以直接拆卸螺栓更换新件,不需要对驱动端做任何调整,大幅降低设备运维的时间成本。

  对于结构设计从业者而言,这类看似简单的板类传动件,核心的设计要点不在于复杂的曲面造型,而在于安装孔位的布局合理性、尺寸公差与实际工况的匹配度,以及安装边界与周边部件的干涉校验,很多新手设计时容易忽略孔位沉孔、端面倒钝这类细节,导致实际装配或者使用时出现剐蹭、安装干涉等问题,该结构的设计细节刚好覆盖了这类板类传动件的常规设计要点,可以作为同类短行程大接触面推送构件的设计参考,建模过程中对孔位对称度、板件厚度、端面垂直度的参数化设置,也方便后续根据不同的工位负载、安装空间需求做快速的参数调整,不需要重新绘制整体结构,只需要修改对应参数即可生成适配不同工况的推杆模型。
