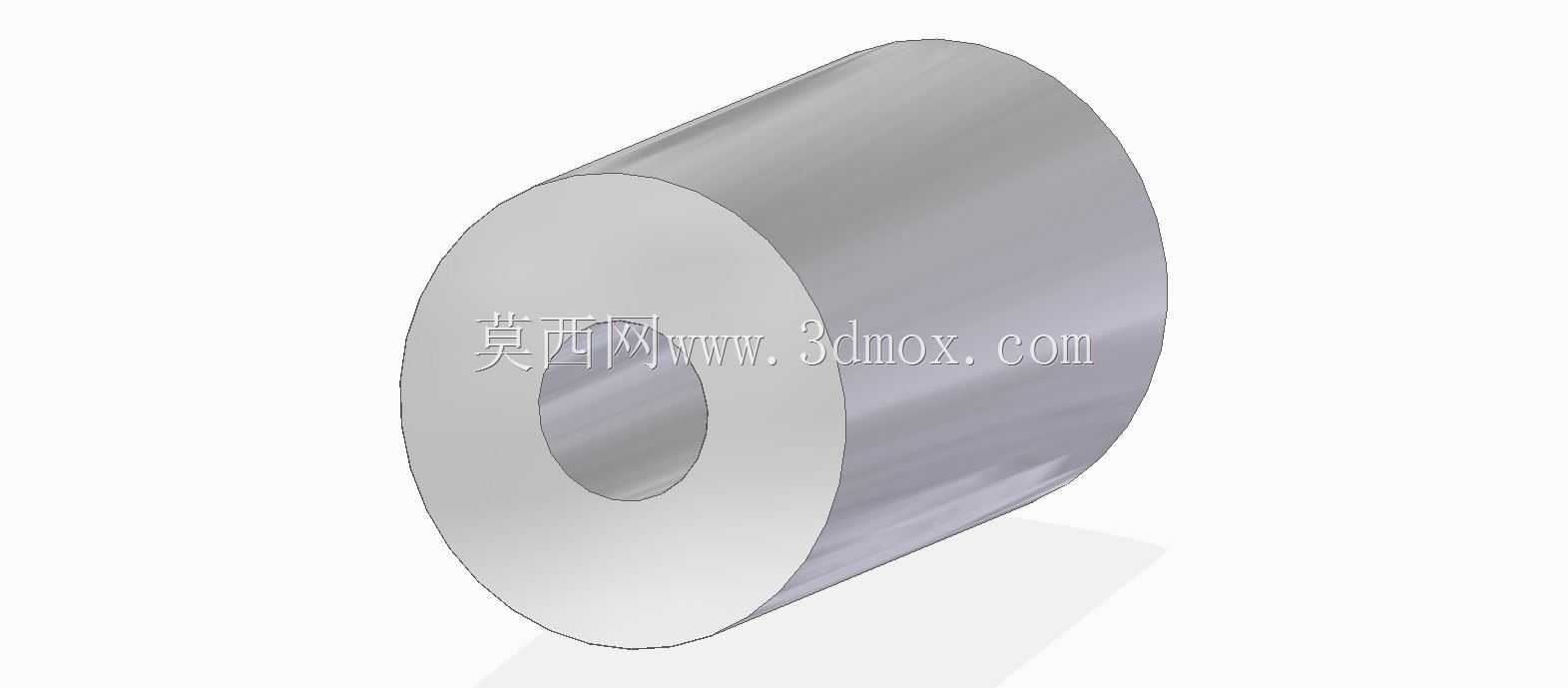

在流体输送管路、动力设备舱段、精密传动单元的防护设计场景中,这类空心筒体结构的防护构件是应用频次极高的基础零件,它的核心作用是在核心功能部件与外部环境之间建立物理隔离屏障,既可以阻挡外界粉尘、飞溅碎屑、冷凝水汽侵入内部工作区域,也能对内部高速运转或带压工作的部件形成物理围挡,避免部件异常脱出时引发安全风险,同时还能在一定程度上削弱内部工作产生的振动传导与噪声扩散。从实际使用场景来看,这类构件常被用在小型动力单元的输出端防护、管路对接处的外罩防护、旋转轴系的外围隔离、实验舱段的端部封隔等位置,不同场景下对筒体的壁厚、内外径公差、端面平面度的要求存在明显差异。
从结构设计逻辑来看,这类等截面空心筒体的设计优先考量的是安装适配性与防护可靠性的平衡,首先要根据内部被防护部件的最大外廓尺寸确定筒体内径,预留足够的装配间隙与部件工作时的热胀冷缩余量,避免筒体与内部运动部件发生刮蹭干涉;外径尺寸则需要匹配外部安装基座的固定边界,保证筒体安装后不会超出设备整体的安装空间限制,同时要兼顾筒体自身的结构强度,壁厚的选择需要结合使用场景的防护需求确定,如果是仅做简单防尘隔离的场景,壁厚可以取较薄的尺寸来降低整体重量,如果是需要承受一定外力冲击、或者作为承压隔舱使用的场景,就需要通过壁厚校核提升结构抗变形能力。
这类构件的两端面设计要求较高,作为安装贴合面,端面需要保证足够的平面度与和筒体轴线的垂直度,否则安装后会出现密封间隙,或者导致筒体安装偏斜,和内部部件产生同轴度误差。如果是需要配合密封件使用的场景,筒体内壁或者外壁还需要设计对应的密封槽结构,用来安装O型圈或者密封垫,保证隔舱的密封性能;如果是需要和其他部件做螺栓连接固定,还需要在端面或者筒壁上设计对应的安装孔位,孔位的位置度公差需要严格控制,避免现场安装时出现孔位错位无法装配的问题。
从建模过程的细节来看,这类回转体结构的建模优先采用旋转特征生成基础实体,相比拉伸切除的方式,旋转特征更能保证筒体的同轴度精度,也方便后续调整内外径与长度参数。建模时需要重点关注筒体的棱边处理,所有外露的锐边都需要做倒角或者圆角处理,一方面是避免安装维护时锐边划伤操作人员,另一方面也能减少应力集中,提升构件的抗疲劳性能,如果是用于有流体经过的场景,内壁的棱边圆角还能减少流体阻力,降低紊流产生的概率。
在实际选型适配时,首先要确认安装位置的轴向空间长度,保证筒体的轴向尺寸不会过长导致和其他相邻部件发生干涉,也不会过短导致无法完全覆盖需要防护的区域;其次要确认筒体的固定方式,是采用端面法兰固定、还是筒壁卡箍固定、或是径向顶丝固定,不同的固定方式对筒体的外形结构有不同的要求,比如卡箍固定就需要筒壁对应位置设计定位凸台,避免卡箍轴向窜动。另外还要考虑使用环境的材质要求,如果是在腐蚀环境下使用,需要选择对应的耐腐蚀材质并做表面处理,如果是在高温环境下使用,还要考虑材质的热膨胀系数,避免温度变化后筒体变形卡滞内部部件。
很多设计人员在做这类构件时容易忽略的细节是筒体的同轴度公差标注,如果筒体两端分别和不同的部件配合,同轴度超差会导致装配后内部部件的运转阻力增大,甚至出现卡滞磨损的问题;另外如果是用于高速旋转部件外围的防护罩,还要考虑筒体的固有频率,避免和内部部件的工作转速产生共振,引发结构振动噪声,严重时甚至会导致筒体焊缝或者连接位置开裂失效。在做三维建模时,也需要提前预留好表面处理的厚度余量,比如做喷塑、镀锌等表面处理时,涂层会有一定的厚度,如果建模时没有预留余量,处理后会导致内径尺寸变小,无法顺利装配内部部件。
