双开关安装固定支撑结构件

　　在低压电气柜、小型设备操控面板、工业操作台的装配场景里，这类双开关支架是用来固定两个并列安装的按压式或旋钮式开关的基础支撑件，日常做设备布线、操控单元组装的时候，经常会碰到需要把两个功能关联的开关并排固定的需求，比如设备的启动与停止开关、正转反转切换开关，用这种一体式支架比单独做两个安装座的装配效率高很多，也能保证两个开关的相对位置精度，避免开关安装歪斜导致的操作卡滞、面板缝隙不均的问题。

　　从实际使用的功能来看，这个支架首先要承担两个开关的承重，还要抵消开关操作时产生的按压力、扭转力，避免长期操作后开关出现松动移位，所以结构设计上首先考虑的是安装的稳固性，主体采用长方体块式结构，相比薄板冲压的支架，实体块结构的抗形变能力更强，适合用在操作频次高、需要频繁按动开关的工位，比如冲床的操作工位、流水线的急停与启动控制位，这类场景每天开关操作次数可达上百次，对支撑件的抗疲劳性能要求不低，实体结构的支架不会因为长期受力出现弯折变形。

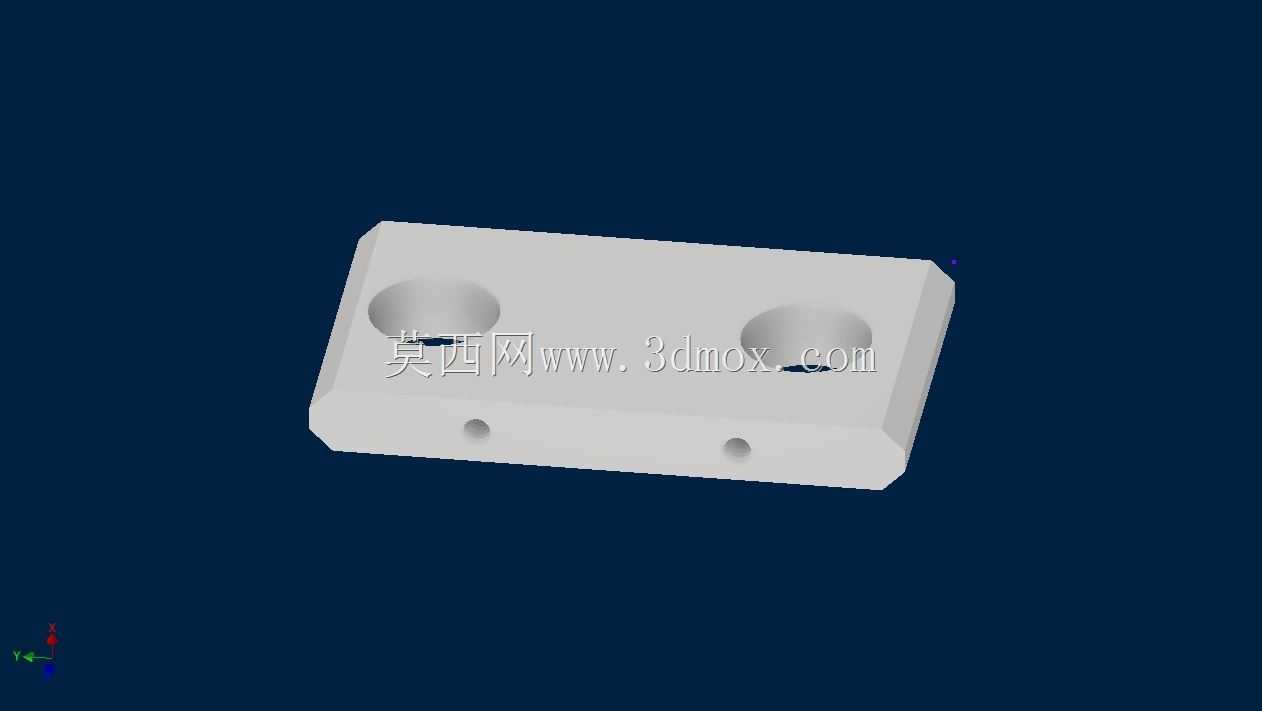

　　设计思路上，首先确定两个开关安装孔的中心距，这个尺寸要匹配对应开关的安装尺寸规范，同时预留足够的扳手操作空间，两个大的沉孔是用来穿入开关的安装螺纹段，沉孔的深度刚好可以容纳开关的安装螺母，让支架表面保持平整，不会突出螺母刮擦布线或者操作人员的手部。支架侧面的两个小孔是用来穿入紧定螺钉的，当开关装入安装孔之后，从侧面拧入紧定螺钉，可以顶住开关的侧壁，防止开关在长期操作中出现转动，尤其是旋钮式开关，每次旋转都会产生周向的扭力，如果没有侧面紧定结构，很容易出现开关跟转，导致接线被扯断的故障。另外支架的边角做了小的倒角处理，一方面是去除加工毛刺，避免装配时划伤操作人员，另一方面也能减少应力集中，提升零件的结构强度，避免在受冲击的时候从边角处开裂。

　　关于安装边界，这个支架的背面是平整的安装基准面，装配的时候可以直接贴装在设备的面板内侧或者安装梁的表面，不需要额外做适配的凸台，降低了配合面的加工要求。两个安装沉孔的轴线保持严格平行，孔的内壁粗糙度控制在合理范围，既保证开关可以顺利装入，又不会因为间隙过大导致开关晃动。侧面的紧定螺钉孔和主安装孔是垂直贯通的，孔位的同轴度误差控制在较小范围，保证紧定螺钉可以准确顶到开关外壳的固定位置，不会顶偏导致开关外壳被顶坏或者固定失效。支架的整体厚度要满足开关安装螺纹的啮合长度要求，保证螺母拧入之后有足够的螺纹咬合量，不会因为螺纹啮合不足导致开关受拉力时脱落。

　　在实际选型适配的时候，要注意这个支架适配的开关外径尺寸，两个安装孔的孔径对应常用的22mm直径标准工业控制开关，中心距符合常规双开关并排布置的间距要求，既不会因为间距太小导致两个开关操作时互相干涉，也不会因为间距过大浪费安装空间，整体外形尺寸紧凑，可以在狭小的设备内腔空间里完成安装，不需要占用过多的布线空间。材质方面这类支架一般采用硬质铝合金或者工程塑料制作，铝合金版本的强度更高，适合用在有一定振动的设备上，比如锻压设备、工程机械的操控箱里，工程塑料版本的绝缘性能更好，用在有绝缘要求的电气设备里可以避免漏电风险，两种材质的支架都可以通过常规的机加工或者注塑工艺完成生产，加工难度低，量产成本可控。

　　装配的时候，先把两个开关从支架的正面穿入安装沉孔，在背面套上平垫和防松螺母，初步拧紧之后调整开关的角度，让开关的标识方向保持正对操作位，然后从侧面的小孔拧入紧定螺钉，顶紧开关的侧壁，之后再把螺母完全锁紧，最后把整个支架组件通过预留的安装孔或者胶粘、卡扣的方式固定在设备面板的对应位置，接好线路之后就可以完成这部分操控单元的装配。这种一体式双开关支架相比分开的两个单开关固定座，装配时不需要反复调整两个开关的相对位置，一次装夹就可以保证两个开关的平行度和间距精度，能有效减少装配工时，在批量组装设备的时候，这种结构的优势会更加明显，也能降低因为装配误差导致的售后故障概率。
