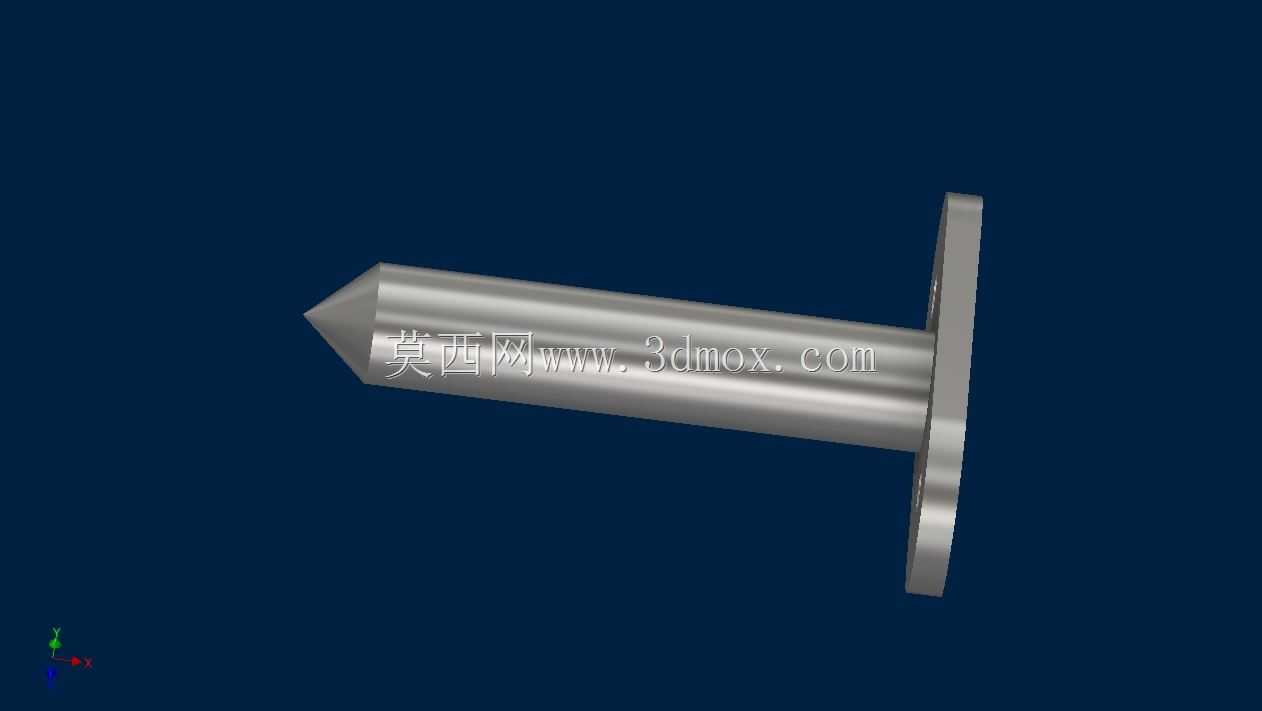

带法兰尖头定位支撑杆结构设计

项目分类:通用五金配件 发布时间:2022-02-05 ID:539329
  • 带法兰尖头定位支撑杆结构设计

  在工装夹具定位、自动化设备工位限位、小型机电产品内部结构支撑场景中,这类带一体式法兰的尖头支撑杆是应用频次极高的连接件,区别于普通光轴支撑件,其端部的锥面尖头设计可在装配初始阶段快速对准安装孔位,降低装配对位的操作难度,尤其适配小空间盲装、视线受阻的装配工位,能有效减少装配对位耗时,避免硬插对位造成的杆部弯曲、安装孔刮伤问题。一体式法兰结构是该零件的核心设计点,法兰盘与杆身采用一体加工成型,无拼接焊缝或装配间隙,相比焊接式法兰支撑,其整体同轴度更容易控制,杆身与法兰端面的垂直度可通过一次装夹加工保证在0.02mm以内,能避免长期受轴向载荷后法兰与杆身连接位置出现松动、偏移的问题。

  法兰盘上预留的安装孔位可配合螺栓完成与安装基座的刚性固定,法兰端面与安装面完全贴合后,可承担轴向的支撑载荷,同时能限制杆身的轴向窜动,不需要额外加装轴用挡圈或锁紧螺母,减少了装配所需的配套零件数量。杆身部分采用等直径圆柱结构,表面粗糙度控制在Ra1.6以内,既可以作为滑动导向面适配直线滑动的工况,也可以作为定位基准面插入对应定位孔中,完成两个组件之间的位置定位。端部锥角的设计经过受力校核,锥尖角度设置为60度,既保证了对位时的导向顺滑性,又避免锥角过尖造成端部应力集中,在承受轴向冲击载荷时出现锥尖崩裂、变形的问题。从安装边界来看,该支撑杆的有效支撑长度为杆身从法兰端面到锥尖起始位置的距离,

  设计时需保证该长度匹配被支撑件与安装基座之间的间距,预留0.1-0.2mm的装配调整间隙,避免过定位造成装配应力。法兰盘的外径尺寸需大于安装孔直径至少3mm,保证法兰端面有足够的接触面积承担压应力,避免长期受压后法兰端面嵌入安装基座表面造成支撑高度偏移。在实际选型应用中,这类支撑杆常被用在电子产品组装工装的PCB板定位支撑、自动化生产线的工件托盘定位、小型箱体类零件的内部筋板支撑场景,当作为定位件使用时,杆身直径与对应定位孔的配合公差选用H7/g6间隙配合,既保证插拔顺畅,又能将定位误差控制在0.05mm以内,满足多数中精度装配工位的定位要求;当作为纯支撑件使用时,杆身可根据实际载荷需求调整直径规格,

  法兰盘的厚度也会随载荷等级对应增加,保证轴向受压时法兰不会出现翘曲变形。建模过程中需重点关注杆身与法兰连接位置的圆角过渡,该位置是应力集中高发区,设置R0.5-R1的过渡圆角可有效分散应力,避免零件受交变载荷时在连接根部出现断裂。锥面部分的加工需保证与杆身的同轴度,若锥面与杆身不同轴,会导致装配对位时锥面单侧受力,刮伤安装孔内壁,甚至出现卡滞无法装配的问题。对于有防锈需求的应用场景,该零件可选用不锈钢材质加工,或在表面做镀镍、发黑处理,提升潮湿工况下的使用寿命;对于有轻量化需求的场景,也可选用铝合金材质加工,但需对应加大杆身直径以保证支撑刚度,避免受压弯曲。
