带方形凸台内螺纹偏心锁紧连接座

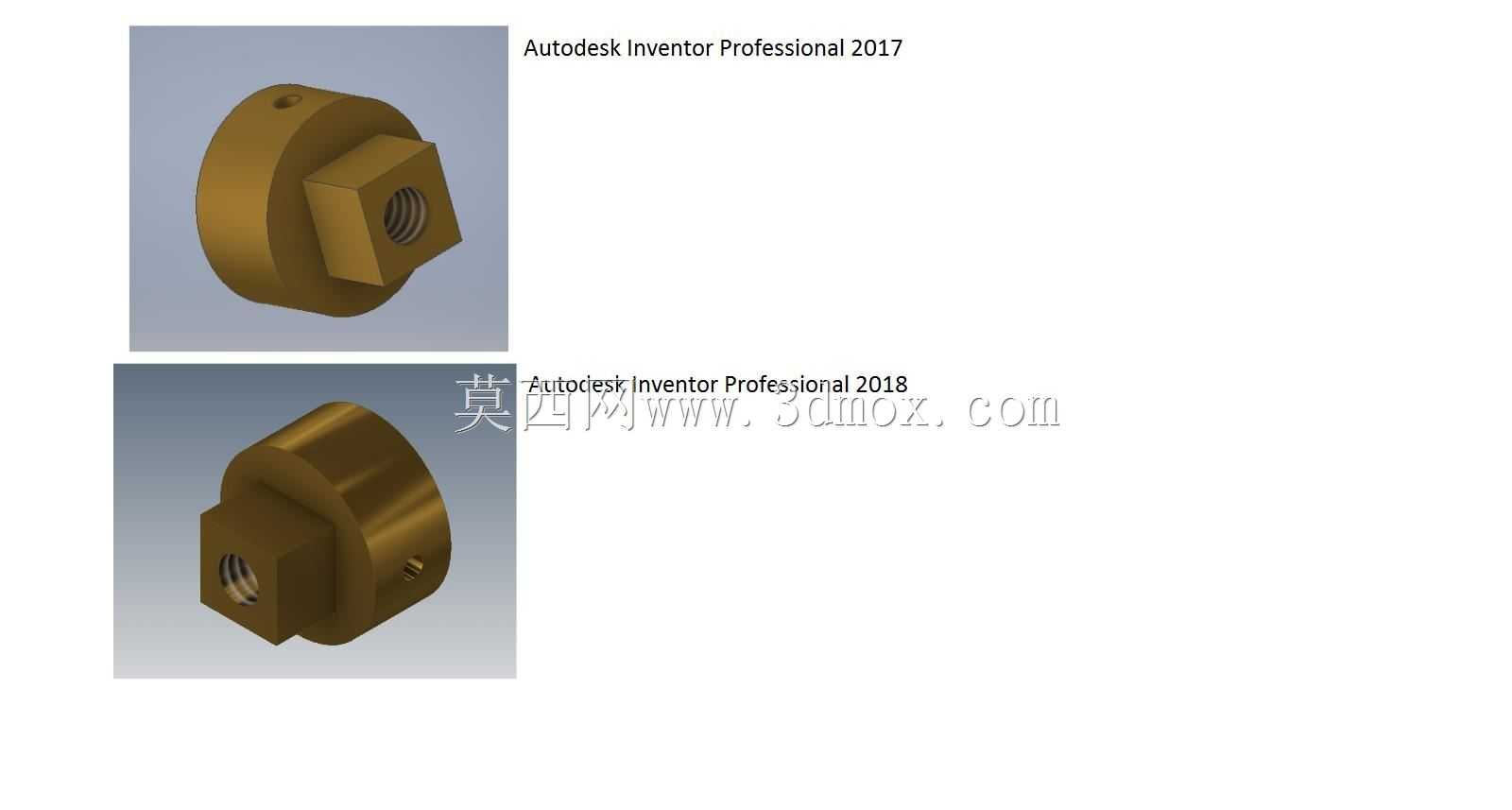

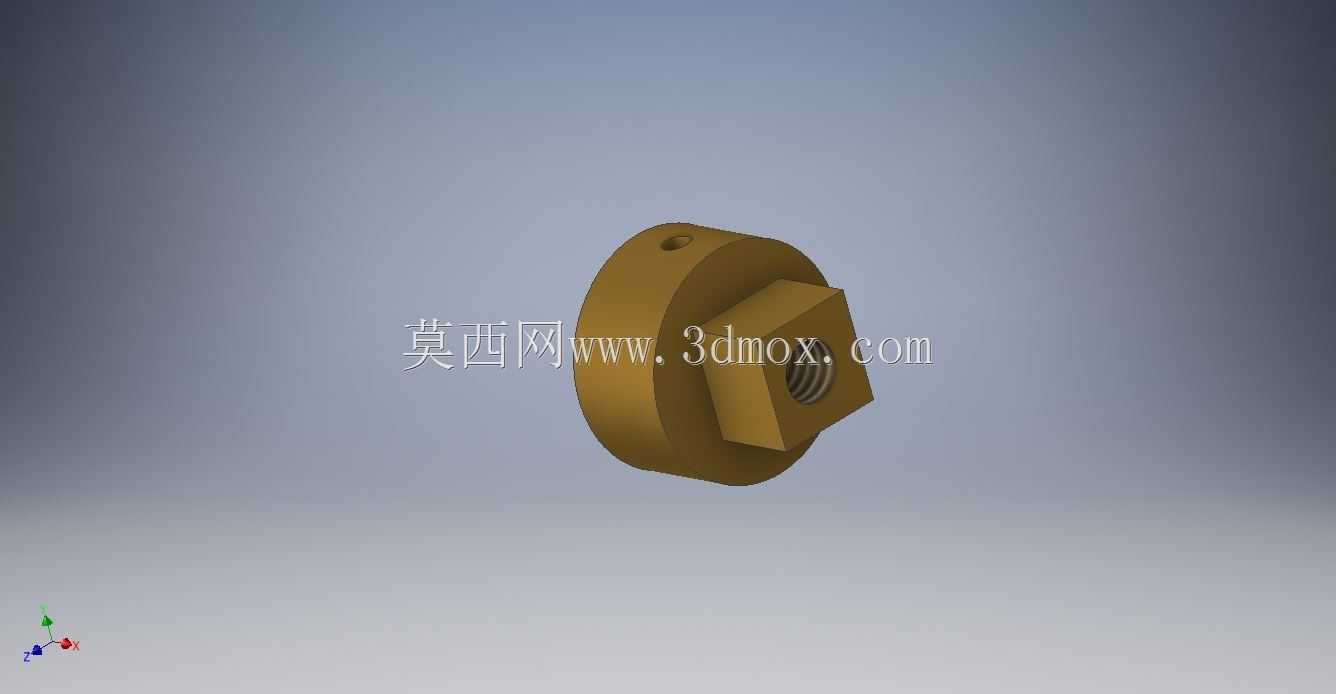

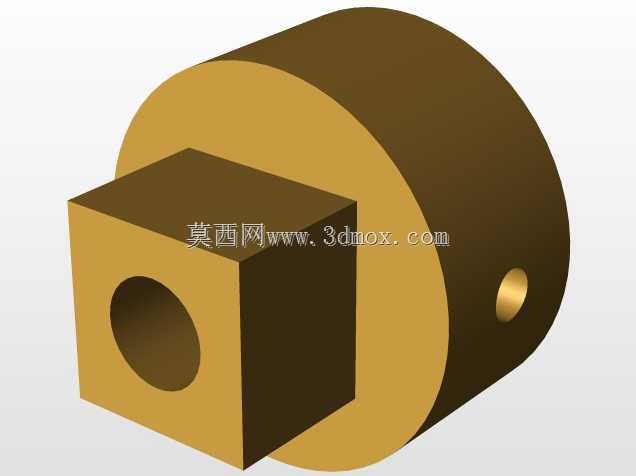

　　这款带方形凸台的内螺纹偏心连接件，在工装夹具定位、小型模组快换、检测治具装夹场景中有着很高的适配性，日常做非标设备迭代时，经常会遇到需要在狭小安装空间内实现轴向锁紧同时兼顾周向防转的需求，这类结构件刚好能填补标准件无法覆盖的安装空白。从结构功能来看，主体圆盘部分的外圆是主要的安装定位基准，圆盘侧壁预留的小径向孔，是用来装入紧定螺钉的，当整个连接件穿入安装板的对应通孔后，拧入径向紧定螺钉就能将整个座体和安装轴或者安装杆锁死，避免工作过程中出现轴向窜动；圆盘一侧延伸出的方形凸台，一方面是作为周向防转的卡位结构，卡入安装位对应的方槽后，就算内螺纹端承受反复的正反扭矩，整个座体也不会跟着转动，

　　另一方面方形凸台的平面也可以作为扭力施加的受力面，安装时用普通扳手卡住方台就能轻松拧紧，不需要额外设计卡位结构，能减少配套零件的加工量。中间贯穿的内螺纹是核心的功能连接位，用来和对应的外螺纹杆件配合，实现两个部件之间的可调连接，比如在工装的压头高度调节、检测探针的位置微调场景里，转动整个座体就能调整螺纹配合的伸出长度，调整到位后再通过径向紧定螺钉锁死，调节精度可以靠螺纹螺距控制，调整过程顺滑无卡滞，不会出现普通圆螺母调节后容易松脱的问题。设计时特意做了偏心结构布局，方形凸台的中心和圆盘主体的中心存在固定偏心距，这个设计是为了适配安装孔位存在小范围偏差的现场装配场景，很多现场装配时，

　　板材上的预制孔和待连接件的螺纹孔会存在1-2mm的位置偏差，标准同轴连接件根本装不上，这款偏心座只需要转动圆盘主体，就能让内螺纹的中心在一定范围内移动，刚好补偿孔位的加工误差，不需要返工扩孔或者重新加工零件，能大幅缩短现场装配的整改周期。从安装边界来看，圆盘主体的外径控制在常规安装通孔的适配范围内，厚度刚好匹配常用10-15mm厚度的安装板材，方形凸台的对边尺寸比圆盘外径小3mm左右，卡入安装板的沉台方槽时不会出现干涉，凸台伸出圆盘端面的高度刚好和沉台深度匹配，安装后整个座体的端面和安装板表面齐平，不会突出额外的高度占用外部安装空间；内螺纹的深度贯穿整个方形凸台并延伸到圆盘主体内部，螺纹啮合长度足够承受常规的轴向拉拽力，

　　就算是在有小幅振动的设备上使用，也不会出现螺纹滑牙或者连接松脱的问题。做结构设计时，这类零件的建模要重点关注几个配合面的公差：圆盘外圆和安装通孔的配合选间隙配合，公差带控制在H8/h7级别，既保证安装时能轻松穿入，又不会因为间隙过大导致整个座体晃动；方形凸台和对应方槽的配合选小间隙配合，四个侧面的平面度要控制在0.02mm以内，保证卡位时受力均匀，不会出现单边受力磨损的问题；内螺纹的精度选6H级，和标准外螺纹配合时不会出现卡顿，径向的紧定螺钉孔要垂直于圆盘轴线，孔口做小倒角，避免紧定螺钉拧入时刮伤外圆安装面。实际使用中，这类零件常搭配调节螺杆、压块、定位销使用，在小型自动化设备的物料挡停机构、工装夹具的快速压紧单元、实验测试台的可调安装位里都能看到类似结构，相比标准的圆螺母加平键的防转结构，这款集成式的连接座把锁紧、防转、偏心补偿三个功能整合在一个零件上，减少了装配时的零件数量，不需要额外加工键槽，也不需要额外配装防转销，整体装配效率能提升40%左右，而且整体结构没有薄弱的悬臂部位，受力时应力分布均匀，圆盘主体的厚度足够承受径向的锁紧力，不会出现普通薄螺母锁紧时容易变形的问题。建模过程中，圆盘边缘和方形凸台的交接处做了小圆角过渡，避免热处理或者受力时出现应力集中开裂的问题，所有锐边都做了0.2mm的倒角，去除加工毛刺，安装时不会划伤操作人员的手，也不会刮坏配套的零件表面。
