带限位凸台圆柱定位销机械结构

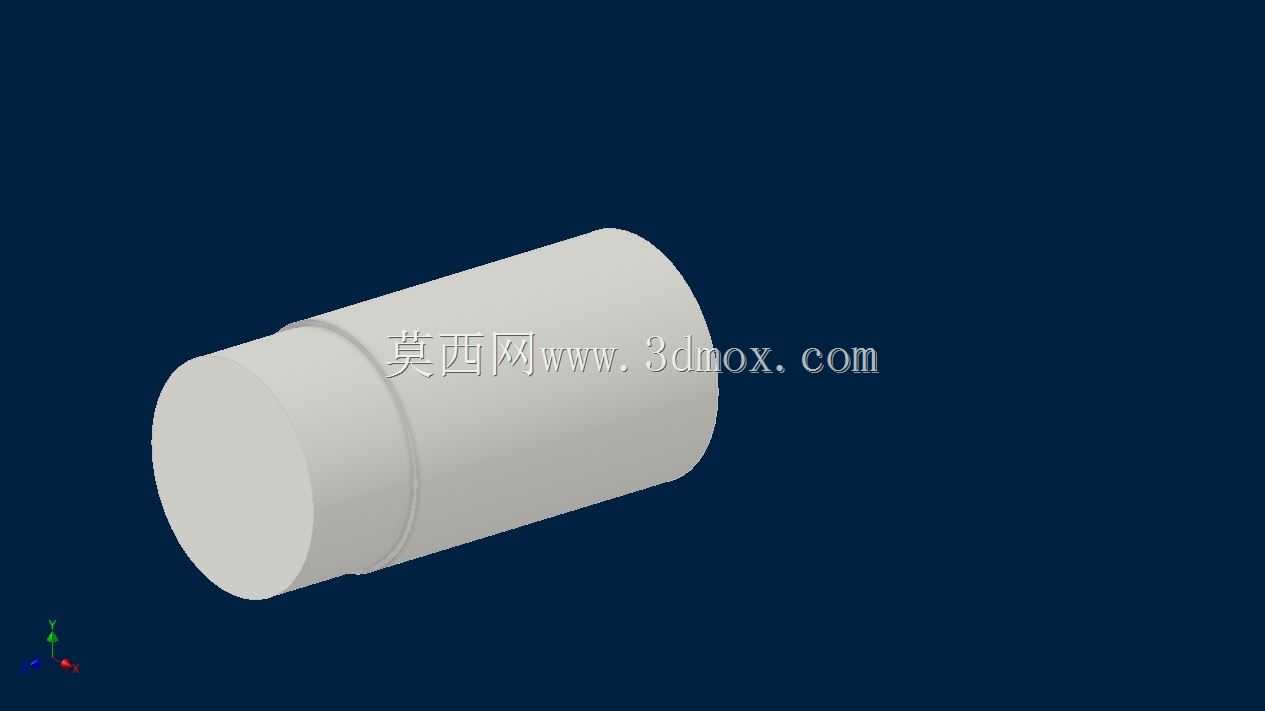

　　在各类工装夹具、精密装配工位以及可拆卸式机械连接结构中，定位销是决定装配对位精度的核心基础零件，这款带单侧凸台的圆柱定位销，主要用于需要限制销体轴向窜动、同时保证两个配合件径向定位精度的装配场景。不同于普通光面圆柱销，这款定位销在靠近端部的位置设计了一圈环形凸台，装配时凸台端面可以抵靠在被连接件的沉孔台阶面上，既能够避免销体在受振动、反复冲击载荷时出现轴向窜动脱出的问题，也能在拆卸时通过凸台提供施力点位，方便使用拔销器完成销体取出，不会出现普通光销因完全沉入孔内难以拆卸的问题。从结构设计逻辑来看，这款定位销的主体工作段采用标准圆柱面设计，表面粗糙度控制在适合过渡配合的区间，装配时与被连接件的销孔采用H7/m6的过渡配合公差，

　　既能够保证装配后的定位精度，控制两个配合件的径向错位量在0.02mm以内，也不会因为过盈量过大导致装配难度提升、拆卸时损伤销孔内壁。端部的导入段做了微小的倒角处理，装配时可以自动导正销体与销孔的同轴度，避免硬敲导致销孔边缘崩边、销体端部变形的问题。在实际应用场景中，这类带凸台的定位销常被用在汽车焊装夹具的模板定位、注塑模具的模架对位、自动化设备的工位托盘定位等场景：比如焊装工位的夹具模板，需要频繁更换不同的焊接工件定位模块，每次更换模块时都需要依靠定位销保证模块与底座的对位精度，凸台结构可以避免模块反复拆装过程中销体被带出底座，减少夹具维护时重新配装销子的工作量；在注塑模架的合模定位场景中，

　　凸台可以限制销体在模具开合模的反复冲击下出现轴向位移，避免因销子窜动导致合模错位、产品出现飞边或者型腔损伤的问题。从安装边界来看，这款定位销的主体直径适配常用的标准销孔规格，凸台的外径比主体工作段大出固定差值，对应的安装沉孔深度与凸台的厚度保持一致，装配后凸台端面与被连接件表面齐平，不会突出零件表面影响后续其他零件的装配。销体的整体长度根据常用的连接板厚度组合设计，工作段长度能够覆盖两层总厚度在对应范围内的板材连接，凸台侧的端面做了平面度处理，抵靠沉孔台阶时可以实现面接触，相比普通圆柱销的线接触限位，承压面积更大，在受轴向冲击载荷时不会出现应力集中压伤零件表面的问题。设计过程中没有采用复杂的异形结构，整体以回转体结构为主，

　　既适合采用冷镦工艺批量生产，也方便后续做淬火表面处理提升销体的表面硬度，保证反复拆装后的耐磨性，延长零件的使用寿命。在选型适配时，需要注意被连接件的销孔需要做铰孔加工保证孔壁的圆柱度，沉孔的台阶面需要与销孔轴线保持垂直，避免装配后凸台端面无法完全贴合，导致定位精度下降、受载时凸台局部应力过大出现变形。相比弹性圆柱销，这款实心结构的定位销抗剪切能力更强，适合需要承受较大横向剪切载荷的定位场景，不会因为受冲击出现销体变形、定位失效的问题；相比圆锥销，它的加工难度更低，不需要配做锥度销孔，装配和拆卸的效率更高，适合大批量生产的设备装配场景使用。
