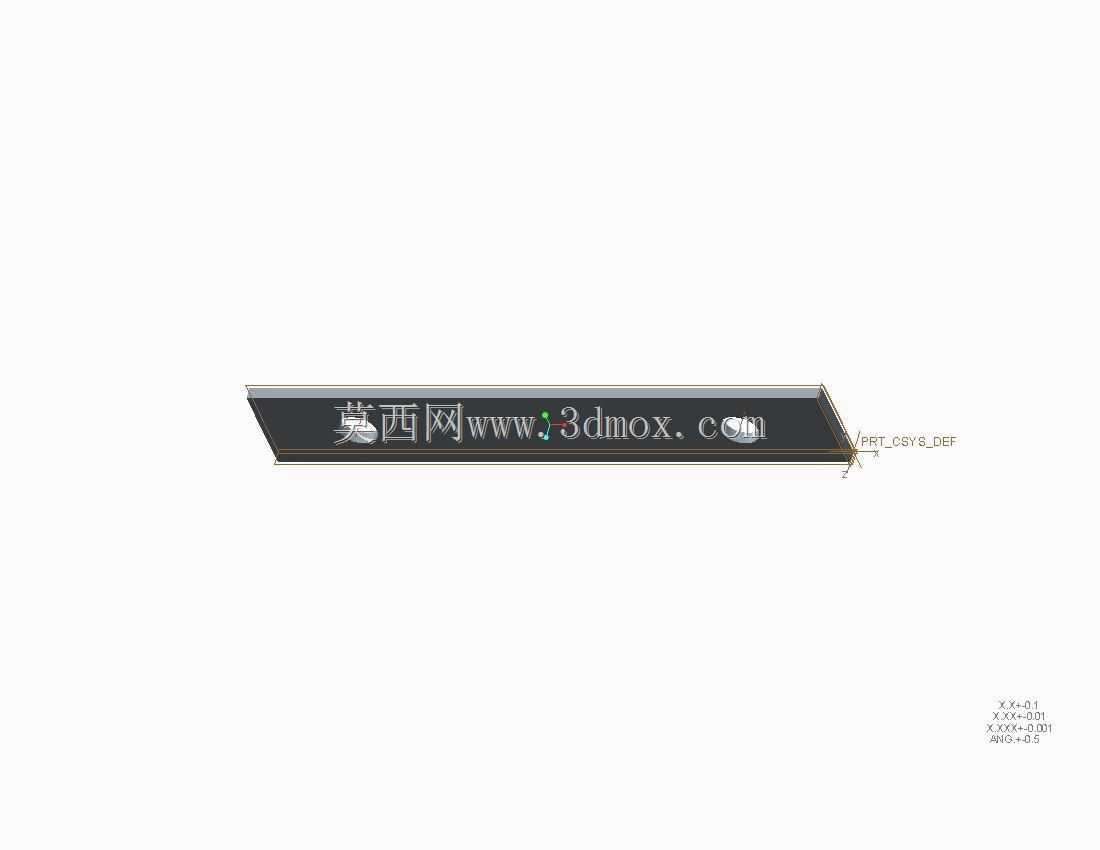

工业设备用斜置式支撑固定支架结构

　　这类斜置式支撑支架在工业现场的应用场景覆盖极广，从轻型输送线的侧边导向组件固定，到小型检测设备的探头安装支撑，再到工装夹具的辅助定位承托，都能见到同结构形式支架的身影。不同于常规的直角焊接支架，该支架采用一体折弯成型的斜向承托结构，在实际使用中可同时承担两个方向的载荷：垂直方向的承重载荷可通过斜向板件分散至安装基面，水平方向的侧向推力则能借助折弯处的加强结构抵消，避免常规直角支架在交变载荷下容易出现的焊缝开裂问题。

　　从实际设备用途来看，该支架主要用于需要倾斜安装角度的功能组件固定，比如生产线上的光电传感器安装、小型气动管路的走向承托、设备检修门的限位支撑等场景，无需额外加工角度垫块即可直接完成组件的角度定位，减少现场安装的调整工序。支架的安装边界经过实际适配验证，底部两个安装孔的孔距适配常规工业铝型材的槽口间距，也可直接固定在钢板焊接的设备机架表面，无需额外打孔适配，安装时仅需匹配对应规格的螺栓即可完成固定，单组支架的安装耗时不超过两分钟，适合批量设备组装时的快速排布。

　　在产品功能特性层面，该支架的承托面做了外翻边处理，一方面可避免安装时尖锐板边划伤操作人员，另一方面外翻边形成的局部加强筋可提升承托面的抗变形能力，当承托重量达到额定载荷上限时，承托面的形变量可控制在0.1mm以内，不会影响被支撑组件的定位精度。支架的折弯圆角经过工艺优化，既不会因为圆角过小导致折弯处出现应力集中裂纹，也不会因为圆角过大占用额外的安装空间，在狭小的设备内部腔体中也能顺利完成安装。

　　设计思路上，该支架摒弃了传统支架多零件焊接的结构形式，采用单块板材一体折弯成型，省去了焊接、焊后打磨、焊缝探伤等多道工序，既降低了加工成本，也避免了焊接变形导致的安装孔位偏差问题。在结构优化阶段，设计人员针对支架的受力路径做了多次迭代：最初的直角结构在侧向载荷测试中，安装孔位处的应力集中系数达到3.2，长期使用容易出现孔位撕裂问题；调整为斜向结构后，应力可沿斜板顺畅传递至安装基面，孔位处的应力集中系数降至1.4，大幅提升了长期使用的可靠性。同时设计阶段就考虑了不同安装场景的适配性，承托面上预留的长条孔可允许被支撑组件做±5mm的位置调整，满足现场安装时的微调需求，无需额外加工调整孔位。

　　外形尺寸方面，该支架的整体高度适配多数轻型工业组件的安装高度需求，不会因为支架过高导致设备整体尺寸超限，也不会因为支架过矮导致被支撑组件与机架表面发生干涉。支架的板厚经过载荷校核，在满足承重需求的前提下尽可能控制板材厚度，降低整体重量的同时也减少了材料消耗，单组支架的重量控制在较轻的区间，不会给设备整体带来额外的负重负担。安装时需注意，固定支架的螺栓需加装平垫与弹垫，避免设备运行过程中的振动导致螺栓松动，若用于有腐蚀性的生产场景，可对支架表面做镀锌或喷塑处理，提升其抗腐蚀能力，延长使用寿命。在实际选型过程中，技术人员可根据被支撑组件的重量与安装角度需求，直接选用该结构支架，无需重新设计绘图，可大幅缩短设备研发的周期，降低非标设计的工作量。
