机械连接用滞后垫片结构设计方案

　　在各类重载机械连接、动力传动总成的装配场景中，滞后垫是承担载荷缓冲、间隙补偿、应力分散作用的核心小尺寸配件，这类零件常被应用在底盘悬挂连接位、动力输出端对接面、液压管路固定座等存在交变载荷的装配位置，看似结构简单，却直接影响整套连接结构的疲劳寿命与运行稳定性。很多一线结构设计人员在做连接件选型时，往往只关注螺栓强度、法兰厚度这类显性参数，忽略垫片的结构匹配性，最终导致设备运行一段时间后出现连接松动、接触面压溃、异常振动等问题，反而增加了后期运维的成本。

　　从实际功能逻辑来看，这款滞后垫的核心作用是在两个刚性连接面之间形成一层具备特定形变滞后特性的缓冲层，当连接部位承受瞬时冲击载荷时，垫片可以通过自身的微量形变吸收峰值应力，避免刚性接触面直接硬碰硬造成的局部压痕或者应力集中；当设备处于持续运行的振动工况下，垫片的滞后特性可以耗散部分振动能量，降低螺栓连接副的防松压力，不需要额外增加过多的防松结构就能保证连接可靠性。和普通平垫片不同，滞后垫的形变特性需要和实际工况的载荷频率、冲击幅值匹配，不能直接套用通用平垫的尺寸参数做设计。

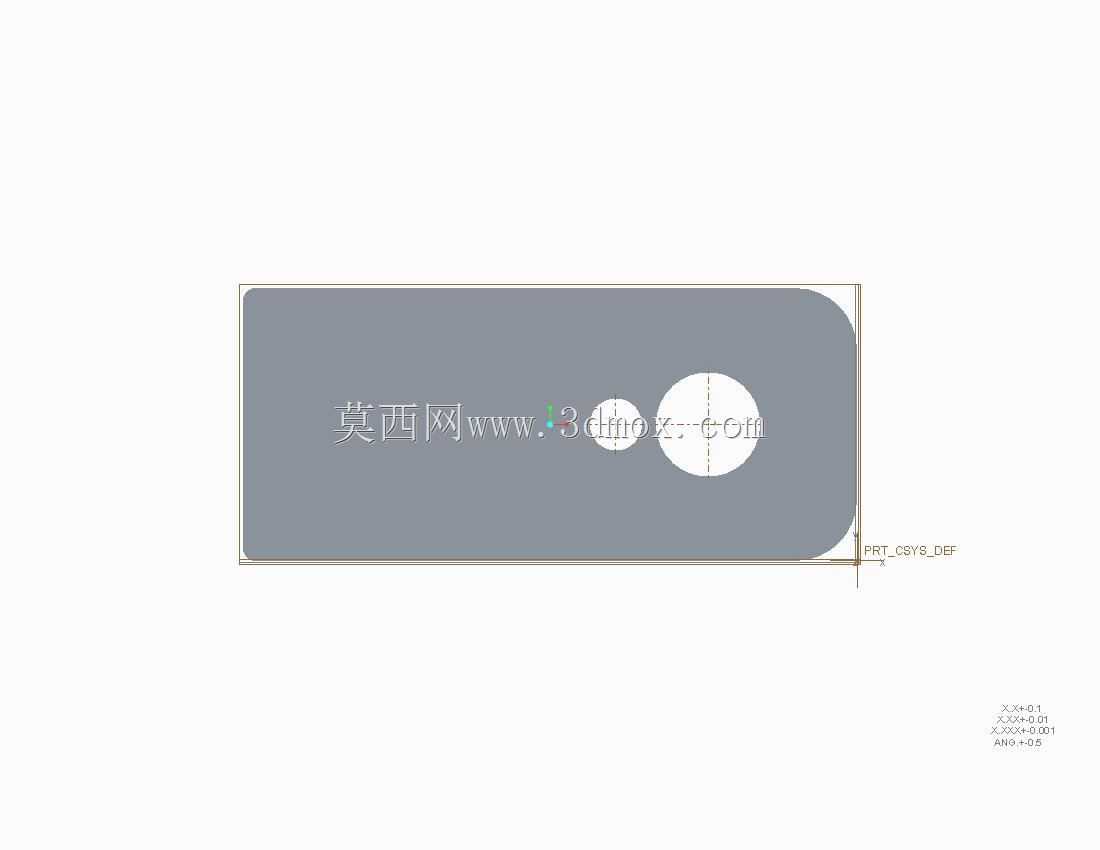

　　这款滞后垫的整体外形采用一端圆角矩形的结构设计，没有选用常规的圆形外轮廓，主要是考虑到实际安装位的空间边界限制——很多连接位置的周边会布置线束、油路或者其他相邻零件，圆形垫片在拧紧过程中容易出现跟转，剐蹭周边的管线，而带直边的圆角矩形结构可以和安装位的定位槽配合，拧紧螺栓时垫片不会发生周向转动，装配效率更高，同时也能在有限的安装空间内获得更大的承压面积，降低接触面的比压。垫片上开设的两个同轴圆孔，尺寸存在明显差异，大孔是主连接螺栓的穿装位，孔径按照对应螺栓的公称尺寸预留了合理的装配间隙，既保证螺栓可以顺利穿过，又不会因为间隙过大导致承压面有效面积损失过多；小孔是定位销穿装位，和安装基座上的定位销配合，可以在装配时快速确定垫片的安装角度，避免装反或者错位，在后期维护拆卸后重装时也能保证位置精度，不需要反复调整对齐。

　　设计过程中，首先要明确安装边界的硬约束：安装位的平面轮廓尺寸决定了垫片的最大外轮廓不能超出基座的接触面，否则垫片边缘悬空，受压时会出现翘曲，反而导致连接面受力不均；螺栓的公称直径、预紧力参数决定了大孔的孔径、垫片的基础厚度，厚度过大的话会导致螺栓的有效夹持长度不足，预紧力衰减更快，厚度过小的话缓冲吸能的效果达不到设计要求，需要结合材料的压缩回弹曲线反复校核。两个孔的中心距是核心尺寸参数，必须和基座、被连接件上的孔位中心距完全一致，公差控制在IT12级以内，避免出现装配干涉。外轮廓的圆角半径也不是随意设定的，圆角过小的话，热处理或者冲压加工时容易在圆角位置产生应力集中，零件受载时容易从圆角处开裂；圆角过大的话会占用过多的安装空间，和相邻零件产生干涉，需要结合整体轮廓尺寸做平衡。

　　从实际应用的反馈来看，这类带定位孔的非圆形滞后垫，在工程机械的悬挂连接点、农用机械的车架对接面、工业设备的电机安装座位置都有广泛的适配性。在做三维建模时，需要重点关注几个容易出错的细节：一是两个安装孔的轴线必须和垫片的端面完全垂直，垂直度公差要控制在0.05mm以内，否则螺栓穿装后会出现偏斜，导致预紧力分布不均；二是垫片的两个端面要保证足够的平面度，不能有翘曲或者凹凸不平的缺陷，否则装配后实际接触面积不足，容易出现局部压溃；三是外轮廓的边缘要做微小的倒角处理，去除冲压或者切削加工产生的毛刺，避免装配时毛刺掉落到连接面之间，影响连接精度。

　　很多新手设计师在做这类小零件建模时，往往只画个大概的外形，不关注尺寸公差和装配边界，等到实际加工装配时才发现孔位不对、轮廓干涉、厚度不匹配等问题，反而耽误项目进度。真正落地的结构设计，哪怕是尺寸很小的垫片，也要结合实际的安装空间、载荷工况、装配工艺做全流程的考量，每一个尺寸、每一处圆角、每一个孔位的设定都要有对应的工程依据，而不是凭感觉随意绘制。这款滞后垫的结构设计，就是在有限的安装空间内，通过轮廓优化、孔位匹配，同时实现了缓冲吸能、防转定位、均匀承压的多重功能，不需要额外增加其他辅助零件，就能有效提升连接结构的可靠性，降低长期运行的故障概率。
