等径直套式流体管路连接接头结构

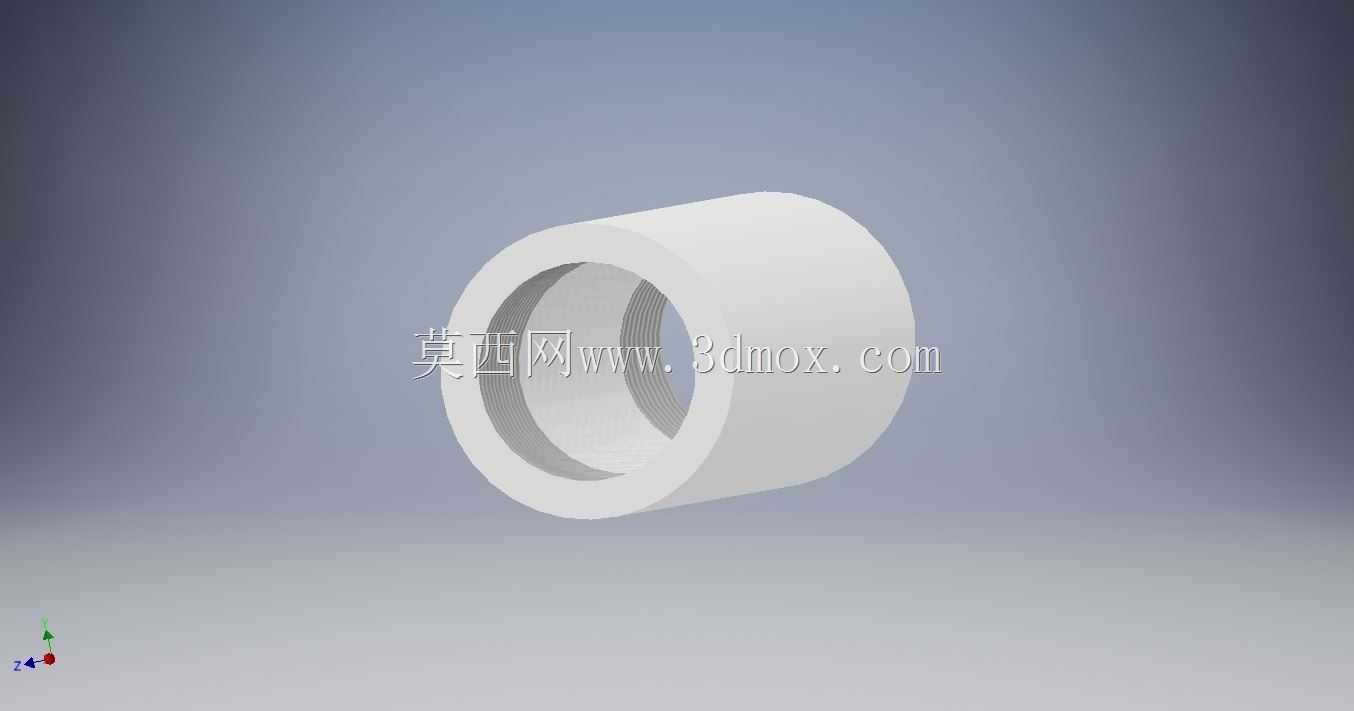

　　这类直通式管接头在流体输送管路系统里属于最基础也最常用的连接件，日常在民用给排水、小型液压回路、低压气动管线、化工介质输送支管段里都能见到它的身影，核心作用是实现两段同公称通径管路的对接，维持管路内部通流截面的连续性，避免介质在连接位置出现不必要的流阻突变。从结构设计逻辑来看，这类接头采用整体套筒式结构，没有多余的分支或转向结构，整体为轴对称回转体，加工时可直接采用棒料车削一次成型，加工工序少，量产时的尺寸一致性容易控制，也不存在多零件装配带来的额外密封失效点。接头的内孔通径与对接管路的通径保持一致，内壁做了平滑过渡处理，没有台阶或凸起结构，介质流经时不会产生明显的涡流或压力损失，对于输送含有微小固体颗粒的介质时，

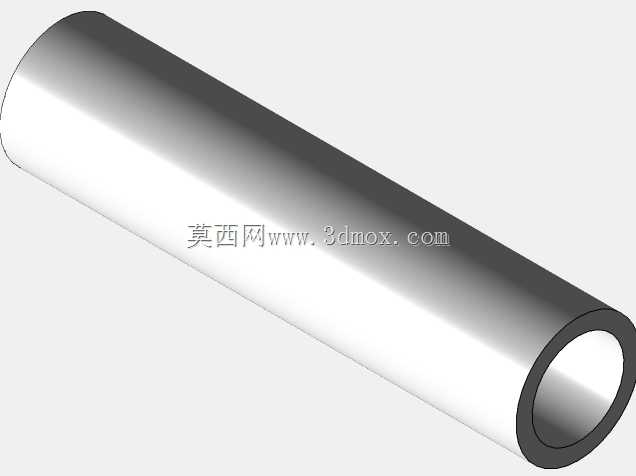

　　也不容易在接头位置出现积料堵塞的问题。接头两端的内孔加工有适配管路连接的配合面，根据实际使用场景的不同，可加工成承插式配合面用于粘接或焊接连接，也可加工内螺纹用于螺纹式管路对接，配合面的尺寸公差严格控制在过渡配合区间，既保证安装时管路能顺利插入，又能控制配合间隙在密封要求允许的范围内，避免介质从配合间隙渗漏。接头的外壁为光滑圆柱面，没有额外的凸缘或卡紧结构，整体外径尺寸控制在比内孔通径大30%左右的区间，既保证接头本体有足够的壁厚承受管路内的介质压力，又不会因为外径过大占用过多的管路安装空间，在密集排布的管路组里，这类小外径的直通接头能有效减少相邻管路之间的安装干涉，降低管线排布的空间要求。在安装边界上，

　　这类接头的轴向长度为通径的1.2-1.5倍，安装时不需要额外的操作空间预留，只要两段对接管路的端部保持平整，插入接头两端的配合段达到规定的插入深度，即可完成连接作业，不管是采用粘接、焊接还是螺纹紧固的连接方式，单人即可完成操作，不需要复杂的专用安装工具，后期管路维护拆卸时也十分便捷，只需要分离两端的连接点即可将接头从管路中取出，不会对相邻的管路段造成额外损伤。从实际使用的工况适配性来看，这类整体式套筒接头没有活动装配部件，不存在长期使用后零件松动脱落的风险，只要根据输送介质的特性选择对应材质的坯料加工，比如输送水介质可选用工程塑料或普通碳钢材质，输送腐蚀性介质可选用不锈钢或工程塑料材质，输送高压液压介质可选用合金钢材质，

　　就能适配绝大多数常压到中压的管路输送场景，在低压气动回路里，这类接头配合密封圈使用时，可承受1MPa以内的工作压力，完全满足常规气动设备的管路连接要求；在民用给排水管路里，采用PVC材质的这类接头可长期承受0.4MPa的供水压力，使用寿命可达数十年。设计这类接头的三维模型时，需要重点控制内孔与外圆的同轴度公差，保证两端配合面的轴线重合，避免安装后两段管路出现轴线偏移，导致管路产生额外的安装应力，长期使用后出现管路变形或接头开裂的问题；同时接头两端的配合端面要与轴线保持垂直，保证管路插入后端面能贴合到位，避免出现倾斜导致的密封间隙。另外，接头的壁厚要根据额定工作压力做对应的强度校核，根据材料的许用应力计算出最小安全壁厚，避免承压时出现鼓胀或破裂的问题，内壁的过渡圆角要做圆滑处理，减少应力集中点，提升接头的抗疲劳性能，在管路存在轻微振动的工况下也能长期稳定工作，不会因为应力集中出现开裂失效。
