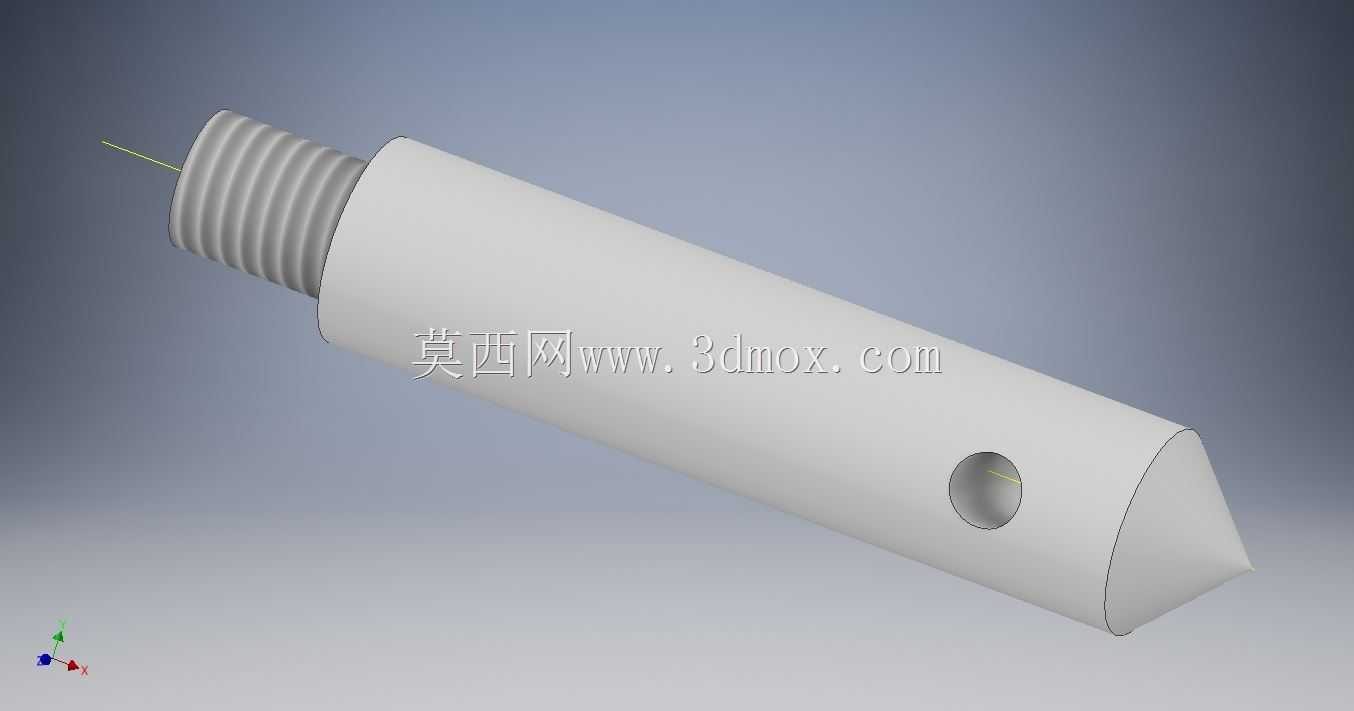

带侧孔锥端外螺纹防护连接螺栓结构

　　在工业设备的外露管路、检测探头安装场景中，这类带侧孔的锥端防护螺栓是很常见的配套连接件，很多现场做设备维护、结构改造的工程师都接触过类似零件，它的核心作用不只是完成基础的螺纹紧固，还要兼顾安装位的防护、细小管线的穿引定位，避免外露的传感线路、细径导气管被设备运行中的振动、飞溅的切屑或者外界磕碰损坏。

　　从实际使用场景来看，这类螺栓常被用在自动化检测工位的传感器安装、气动回路的末端防护、液压管路的测压点预留位置，比如机加工车间的在线测头安装支架上，就需要这类零件来固定测头的信号引线，同时把引线和外界的切削液、金属切屑隔离开；还有一些户外布设的气动控制管线，末端的防护接头也会采用类似结构，锥端的设计可以直接抵紧安装孔的锥面定位面，不需要额外加装密封垫片就能实现一定的径向定位和防松效果，侧孔则是用来穿入直径1mm左右的细导线或者导气管，让管线从螺栓内部的中空通道穿过，避免管线外露被拉扯、磨损。

　　设计这类零件的时候，首先要考虑的是安装边界的适配性，外螺纹段的长度要根据安装板的厚度做匹配，一般螺纹旋合长度要保证大于螺纹公称直径的1.5倍，才能满足常规工况下的紧固强度要求，避免振动工况下出现螺纹滑牙、连接松脱的问题。螺栓主体的光杆段直径要比螺纹大径大1-2mm，一方面可以在安装时起到导向作用，另一方面光杆段和安装孔的间隙配合可以抵消一部分安装时的同轴度误差，降低装配难度。锥端的锥角一般设计成90度，这个角度既能和常见的安装孔倒角、锥面定位座完美贴合，又能在安装时自动找正，不需要反复调整零件的对中位置，现场装配的时候效率很高。

　　侧孔的位置设计也有讲究，不能太靠近锥端，否则会削弱锥端的结构强度，在螺栓拧紧的时候锥端受力容易出现开裂；也不能太靠近螺纹段，否则穿线的时候管线会被螺纹段的锐边划伤，一般侧孔中心距离锥端端面的距离要控制在光杆段直径的0.8倍左右，孔的边缘要做0.2mm的倒圆角处理，避免穿线的时候割破管线的绝缘层或者气管壁。螺栓内部的中空通道直径要比侧孔直径大0.5mm左右，保证穿线的时候有足够的余量，不会因为通道内壁的加工误差导致管线卡滞。

　　从结构强度角度考虑，这类螺栓一般选用304不锈钢或者镀锌碳钢作为加工材料，如果是用在有腐蚀介质的化工场景，还会选用316不锈钢材质，表面做钝化处理提升抗腐蚀能力。加工的时候要注意外螺纹的公差等级，一般选6g级公差，保证和标准内螺纹孔的互换性，不需要额外修配就能直接安装。光杆段的表面粗糙度要控制在Ra3.2以内，降低和安装孔之间的摩擦阻力，拆装的时候更顺畅。锥端的表面粗糙度要稍高一些，控制在Ra1.6以内，保证和定位锥面贴合的时候没有缝隙，避免灰尘、切削液从贴合面渗入螺栓内部，腐蚀穿过的管线。

　　实际选型的时候，要先确认安装位的螺纹规格，再根据需要穿引的管线直径选择侧孔和中空通道的尺寸，还要考虑安装位置的空间大小，光杆段的长度不能超出安装空间的边界，避免和周边的运动部件发生干涉。比如在有机械手往复运动的工位，安装这类螺栓的时候要核算光杆段的伸出长度，保证机械手运动的全行程范围内不会碰到螺栓本体，防止出现设备碰撞事故。另外这类螺栓的拧紧力矩也要控制在合理范围，不能因为要追求紧固效果就过度拧紧，否则锥端会因为受力过大出现变形，后续拆装的时候很难取出，甚至会损坏安装座的锥面定位结构。

　　很多刚入行的结构设计人员在做这类零件的三维建模时，容易忽略侧孔和中空通道的相贯线处理，直接做布尔运算留下尖锐的相贯棱边，实际加工的时候这些棱边会残留毛刺，穿线的时候很容易刮坏管线，所以建模的时候就要在相贯位置做倒圆角处理，给后续的加工工序明确标注工艺要求。还有的设计人员会把锥端的角度做的过小或者过大，角度过小的话锥端的导向性差，安装的时候不容易对准定位孔，角度过大的话锥端的定位效果差，拧紧后容易出现径向偏移，导致螺栓的中轴线和安装孔不同轴，穿线的时候管线会被通道内壁卡住。

　　在设备维护场景中，这类防护螺栓的拆装频率不算高，一般只有在更换内部穿过的传感器、气管的时候才会拆下来，所以设计的时候不需要做快拆结构，依靠螺纹紧固的方式就足够满足使用需求，反而快拆结构会降低连接的可靠性，在振动工况下容易松脱。另外螺栓的外露端面一般会做平面处理，方便用扳手或者内六角工具拧紧，不需要做特殊的防滑纹路，毕竟这类零件不是需要频繁手动调节的旋钮，外露端面只要能满足工具施力的要求就可以。
