圆盘式带定位缺口中心通孔端盖结构

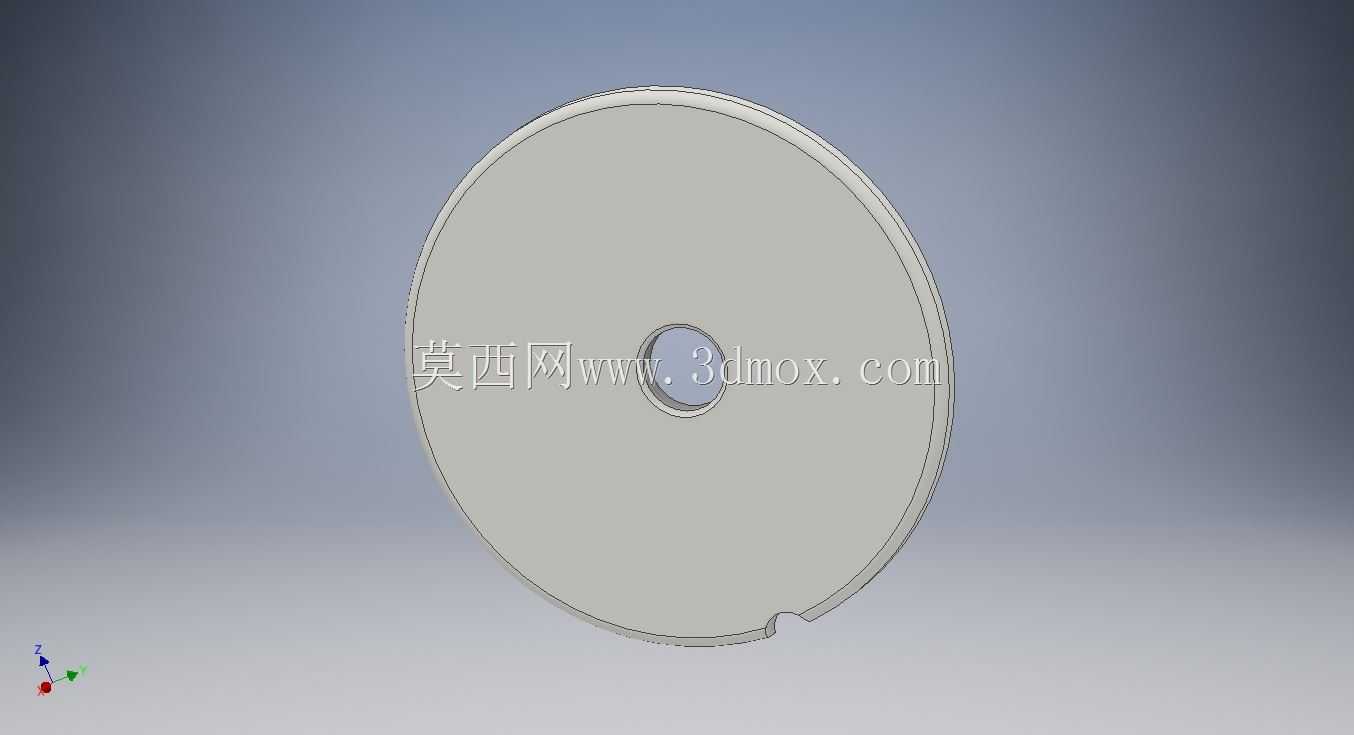

　　这类圆盘形端盖在各类回转类设备的腔体端部应用十分广泛，从常规的减速箱腔体、泵体端部到小型传动机构的轴承腔封盖，都能见到同结构形式的端盖身影，核心作用是对腔体内部的传动件、润滑介质形成封闭防护，同时配合定位结构保证自身安装位置的精度，避免运行过程中出现移位、偏斜的问题。从结构设计来看，整体采用薄圆盘式的主体构型，中心开设的通孔是为了适配贯穿式轴件的布置需求，轴件从通孔位置穿出后，端盖既可以阻挡腔体内的润滑脂、润滑油向外渗漏，也能阻挡外部的粉尘、切削碎屑、水汽等杂质侵入腔体内部，避免内部轴承、齿轮等传动件出现磨粒磨损、润滑失效的问题。端盖外缘做了小厚度的凸边结构，安装时这个凸边可以嵌入腔体端部的止口内，形成径向的定位配合，

　　不需要额外设置复杂的定位结构就能保证端盖与腔体的同轴度，降低安装时的找正难度。端盖下部开设的小缺口是定位防呆结构，安装时这个缺口会对准腔体端部的定位凸点，一方面可以避免端盖装反、周向错位，另一方面在需要周向锁止的使用场景下，这个缺口可以配合定位销实现周向固定，防止设备运行过程中端盖随轴件的转动趋势出现周向窜动。从安装边界来看，这类端盖的外径尺寸需要和腔体端部的止口内径做过渡配合，配合公差通常选H7/h6的间隙配合等级，既保证装配时可以顺利压入止口，又不会出现过大的径向间隙导致密封失效；中心通孔的尺寸需要根据穿过的轴径做匹配设计，通孔与轴件之间通常会预留密封件的安装空间，比如加装O型圈、骨架油封的时候，

　　通孔的内径尺寸要对应密封件的外径公差要求，保证密封件的压缩量在合理区间，既不会因为压缩量过大导致密封件过早磨损，也不会因为压缩量不足出现渗漏问题。端盖的整体厚度需要根据腔体的承压需求做调整，常规常压润滑腔体使用的端盖厚度不需要过大，只需要满足安装时的结构刚度即可，避免拧紧安装螺钉的时候端盖出现翘曲变形；如果是带有一定内部压力的腔体，比如液压泵、气压传动元件的端盖，就需要适当增加主体厚度，同时在端盖背面增设加强筋结构，抵抗内部介质的压力作用，避免端盖出现鼓胀变形甚至破裂的问题。在实际选型应用的时候，需要先确认安装位置的轴径尺寸、腔体止口的内径尺寸、端部安装螺钉的分布圆直径，再匹配对应尺寸的端盖结构，安装前要清理止口位置的毛刺、

　　残留垫片和油污，保证结合面的平整度，如果需要加装密封垫片，要注意垫片的内孔不能遮挡中心通孔，也不能偏移到安装螺钉的孔位上，避免安装后出现密封不严或者螺钉无法拧紧的问题。这类端盖的材质通常根据使用场景选择，常规工业环境下使用的端盖多采用灰铸铁或者压铸铝合金材质，灰铸铁的减震性好，成本较低，适合重载、有一定振动的设备场景；压铸铝合金的重量轻，导热性好，适合对重量有要求或者需要辅助散热的使用场景；如果是在腐蚀环境下使用，还可以选用不锈钢或者工程塑料材质，提升端盖的抗腐蚀能力，延长使用寿命。在建模过程中，这类端盖的结构特征相对规整，主要以回转特征为主体，再添加缺口、安装孔等切削特征，建模时需要重点注意各配合尺寸的公差标注，尤其是止口配合面、中心通孔配合面的尺寸精度和形位公差，要保证端面与轴线的垂直度要求，避免安装后端盖出现偏斜，导致密封件受力不均出现偏磨，影响密封效果和使用寿命。
