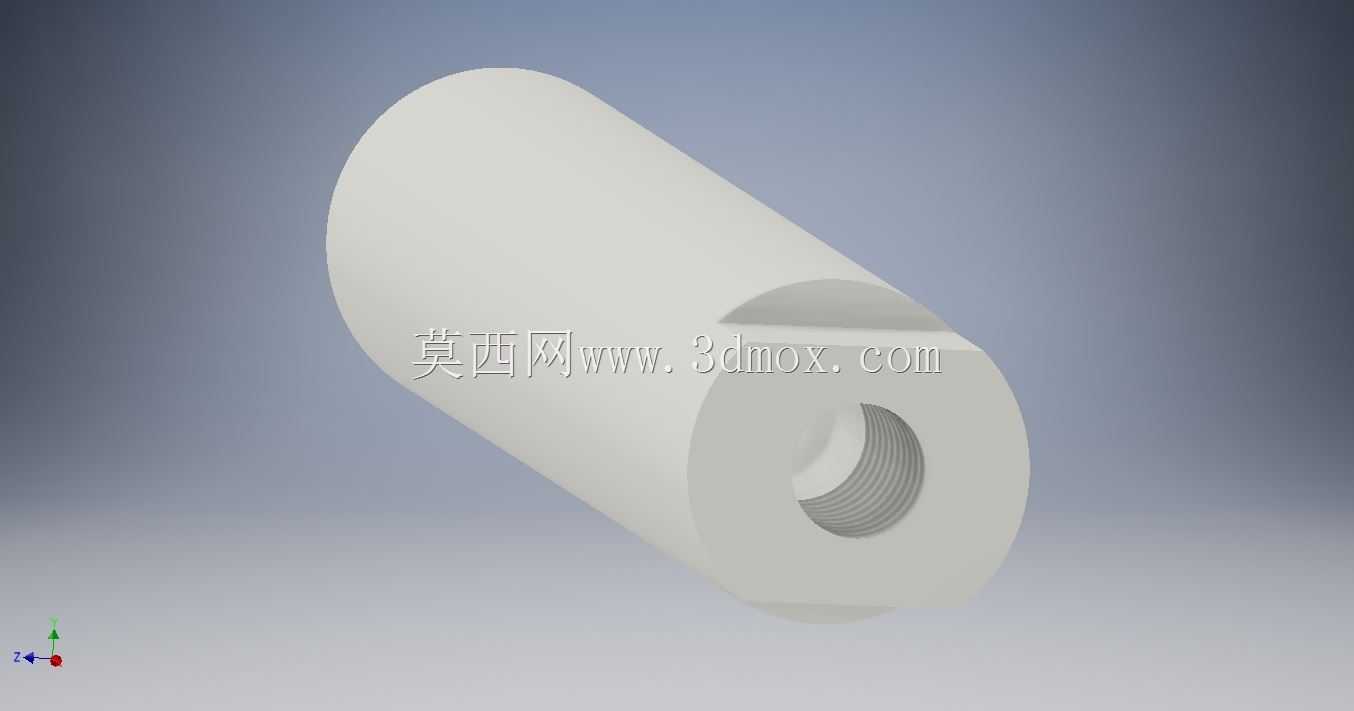

带内螺纹开槽圆柱导向杆件

　　这类带内螺纹的开槽圆柱导杆，在各类直线导向机构、工装夹具定位单元、小型自动化执行组件里应用十分普遍，日常做设备改型或者新建设备结构时，经常会碰到需要这类杆件的场景。从实际使用场景来看，它既可以作为小型气动滑台的导向承载件，承担滑块往复运动时的径向限位作用，避免执行端出现偏摆，也可以用在工装夹具的定位导柱位置，配合开槽结构实现快速卡接锁紧，不需要额外加装复杂的锁止结构就能完成工装的快速拆装。

　　从功能特性上看，这个杆件主体采用等直径圆柱结构，外圆面需要做较高的表面粗糙度处理，一般和直线轴承或者无油衬套配合使用的时候，外圆公差要控制在h6到h7区间，才能保证往复滑动时的顺畅度，不会出现卡滞或者旷量过大的问题。端部加工的内螺纹是标准连接结构，用来和驱动端的螺杆或者连接头配合，把驱动件的直线动力传递到执行端，不需要额外做焊接或者粘接结构，拆装维护都很方便。柱身一侧的开槽结构是专门为锁止件预留的安装位，实际装配时可以嵌入平键或者锁紧销，既可以限制杆件自身的周向转动，也能作为行程限位的触发点，配合槽型光电或者机械限位块实现行程端点的位置控制，不需要在杆件外圆额外加工凸台或者安装孔，最大程度保留圆柱外圆的完整导向面，避免加工位置破坏导向面的连续性，影响滑动精度。

　　做这个零件的三维建模时，首先要确定核心的安装边界尺寸，主体圆柱的外径要和配套的衬套内径匹配，长度尺寸要根据实际行程预留足够的余量，一般要比最大行程长出10到15毫米，避免滑块滑出导向范围。内螺纹的深度要根据连接负载计算，一般螺纹旋合长度不小于螺纹公称直径的1.5倍，才能保证连接强度足够，承受往复运动的冲击载荷不会出现螺纹滑牙。开槽的宽度要和配套的平键或者锁销宽度做过渡配合，槽的深度不能超过杆件壁厚的三分之一，避免开槽位置应力集中，在长期往复载荷下出现断裂问题。建模过程中要注意内螺纹和外圆柱面的同轴度公差，一般要控制在0.02毫米以内，不然装配后会出现滑动卡滞，连接端受力不均的问题。端部的倒角也不能忽略，外圆端部要做C1到C2的倒角，方便装配时顺利导入衬套，内螺纹孔口也要做倒角，去除螺纹加工的毛刺，也方便连接螺杆顺利旋入。

　　实际选型使用的时候，要根据负载大小确定杆件的材质，轻载场景下可以用45号钢做调质处理，表面硬度达到HB220到250就能满足使用要求，如果是高速往复或者重载场景，就要用轴承钢做淬火处理，表面硬度达到HRC58到62，提高外圆面的耐磨性能，延长使用寿命。开槽位置的棱边要做倒钝处理，避免滑动时刮伤衬套的内壁，也能减少装配时割伤操作人员的风险。安装的时候要保证导杆的轴线和驱动方向完全平行，平行度误差控制在0.05毫米/100毫米以内，不然会加剧衬套的磨损，也会增大驱动阻力，严重的时候甚至会出现杆件弯曲变形的问题。这类导杆虽然是小型基础零部件，但在整个导向机构里的作用十分关键，建模时如果忽略了公差配合、工艺倒角、应力集中这些细节，后续实际加工装配就会出现各种问题，要么装不上，要么用不久，所以做三维设计的时候不能只画个外形，要结合实际加工工艺和装配使用的需求，把每个结构的作用都考虑到位，才能做出符合工程实际要求的模型。
